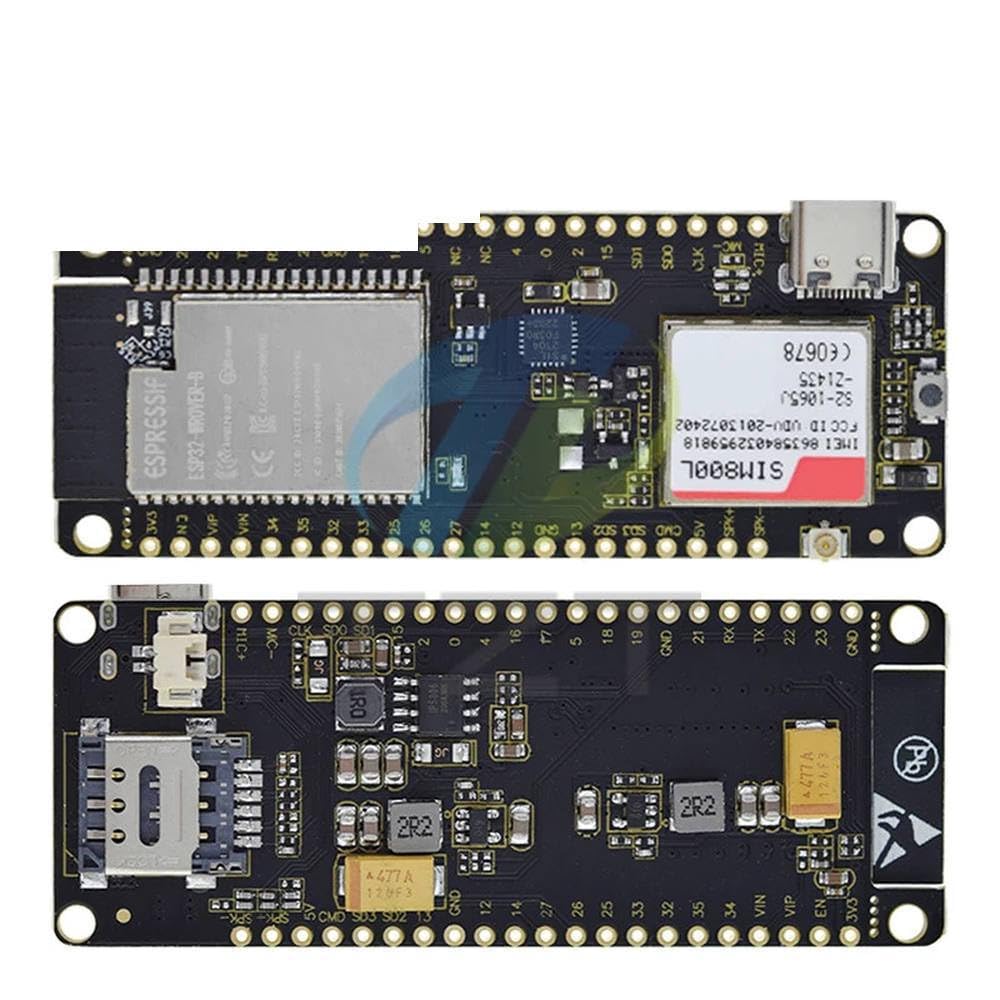

О плате TTGO T-Call (LilyGO)

TTGO T-Call (LilyGO) — мощная отладочная плата ESP32, разработанная для **приложений IoT с сотовой связью**, оснащённая интегрированной GSM/GPRS связью вместе с **Wi-Fi 802.11 b/g/n** и **Bluetooth 4.2 + BLE**. 📶📱

Плата оснащена двухъядерным процессором ESP32 с частотой 240 МГц, 4 МБ/8 МБ flash-памяти и 8 МБ PSRAM, что оптимизирует её для требовательных IoT-проектов, требующих надёжной удалённой связи. ⚡

Плата поддерживает несколько сотовых модулей: SIM800H (2G GSM/GPRS) и A7670E (LTE/4G) для глобальной сотовой связи. Включает слот для nano-SIM, разъём антенны GSM и комплексные сотовые интерфейсы. 🔌

Оснащена USB Type-C для программирования, поддержкой Li-Po аккумуляторов с цепью зарядки и обширными выводами GPIO, поддерживающими ADC, DAC, PWM, I2C, SPI, UART, I2S и CAN интерфейсы. Работает от 3,3 В с надёжным управлением питанием. 🔋

Где купить TTGO T-Call

Цена от

$26.52 за штуку

Amazon.com Доставка по всему миру

Посмотреть цену

AliExpress Лучшая цена

Посмотреть цену

Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.

Технические характеристики

Полные спецификации оборудования для TTGO T-Call (LilyGO)

Связь

WiFi802.11 b/g/n

Bluetooth4.2

BLE4.2

GSM/GPRSДа

LTEДа (A7670E)

Микроконтроллер

МодельESP32

Частота240 МГц

Память4 МБ

АрхитектураXTENSA

Возможности

Цифровые I/O30

Аналоговые входы16

PWM19

Прерывания16

USB

ТипType-C

ЧипCH9102

Скачать полный даташит

Быстрая настройка

ESP32 240 МГц 4 МБ DIO XTENSA

Arduino IDE

Плата (Board)	Esp32 Dev
Частота CPU	240 МГц
Размер Flash	4 МБ
Flash Mode	DIO
Скорость загрузки	921600
Архитектура	Xtensa

В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите его. Затем перейдите в Tools → Board и выберите "Esp32 Dev" для TTGO T-Call (LilyGO).

PlatformIO

[env:ttgo-t-call]
platform  = espressif32
board     = esp32dev
framework = arduino
; Точная конфигурация железа для TTGO T-Call
board_build.mcu        = esp32
board_build.f_cpu      = 240000000L
board_build.flash_size = 4MB
board_build.flash_mode = dio
board_upload.flash_size = 4MB

Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.

ESPHome

esp32:
  board: esp32dev
  framework:
    type: arduino   # или "esp-idf"
TTGO T-Call (LilyGO) - 240 МГц ESP32
Flash: 4MB | USB: Type-C

Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.

esptool.py

esptool.py \
  --chip esp32 \
  --baud 921600 \
  write_flash \
    --flash_mode dio \
    --flash_size 4MB \
    0x1000 bootloader.bin \
    0x8000    partitions.bin \
    0xe000    boot_app0.bin \
    0x10000   firmware.bin

Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x1000

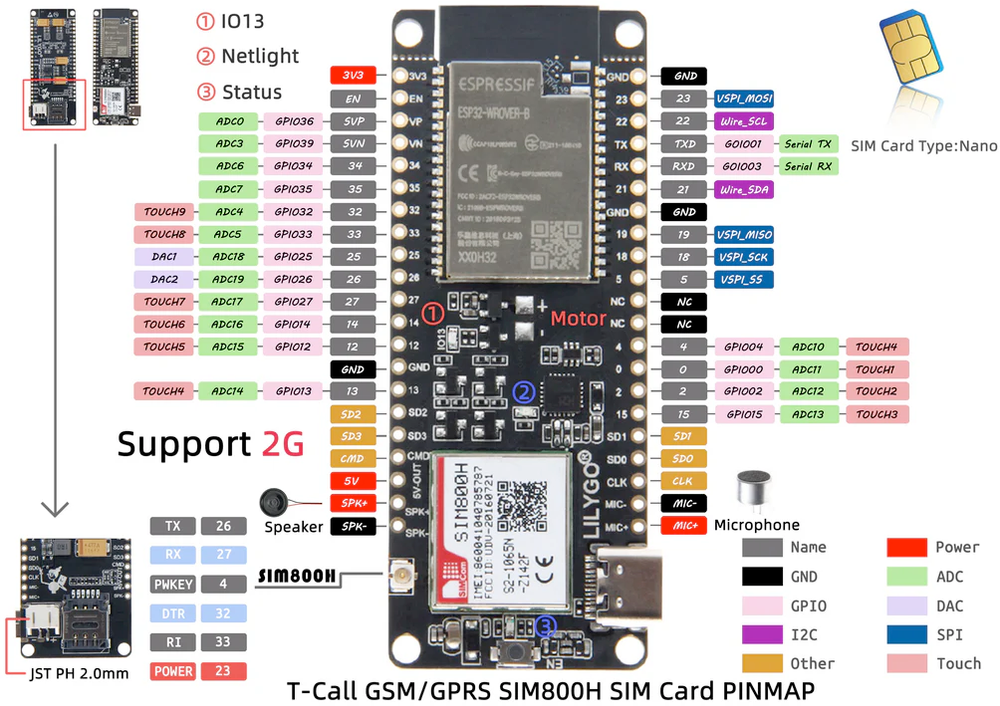

Схема распиновки TTGO T-Call

Полная справка по выводам TTGO T-Call (LilyGO)

Распиновка TTGO T-Call предоставляет обширные возможности подключения для IoT-проектов с сотовой связью. Управление питанием включает вход `5V`, регуляторный выход `3.3V` и цепь зарядки аккумулятора.

Сотовая связь включает выделенный слот для SIM-карты и разъём антенны GSM. Интерфейсы связи включают несколько каналов UART для связи с сотовым модулем плюс стандартные выводы GPIO ESP32.

Выводы GPIO поддерживают цифровые I/O, ADC (18 каналов), PWM и множественные протоколы. Плата включает кнопку сброса EN и комплексные периферийные интерфейсы для интеграции датчиков и подключения внешних устройств.

Полезные ссылки

Даташиты и ресурсы для TTGO T-Call (LilyGO)

Даташит платы

Технические спецификации

Страница продукта

Официальный магазин LilyGO

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32

26

Цифровые I/O пины

26

Пины прерываний

16

Аналоговые входы

34

PWM пины

Пин	Аналог	Тач	PWM	Другое
0	A11	T1	PWM
1			PWM	TX0
2	A12	T2	PWM
3			PWM	RX0
4	A10	T0	PWM
5			PWM	SS
12	A15	T5	PWM
13	A14	T4	PWM
14	A16	T6	PWM
15	A13	T3	PWM
16			PWM
17			PWM
18			PWM	SCK
19			PWM	MISO
21			PWM	SDA
22			PWM	SCL
23			PWM	MOSI
25	A18		PWM	DAC1
26	A19		PWM	DAC2
27	A17	T7	PWM
32	A4	T9	PWM
33	A5	T8	PWM
34	A6
35	A7
36	A0
39	A3

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

Инструменты и конфигурация

Настройки сборки и загрузки по умолчанию для TTGO T-Call (LilyGO)

Настройка	Значение
Инструмент загрузчика	esptool_py
Инструмент сетевой загрузки	esp_ota
Адрес загрузчика	`0x1000`
Режим Flash	DIO СКОРОСТЬ ЗАГРУЗКИ921600 АРХИТЕКТУРАXTENSA В ARDUINO IDE 2 ОТКРОЙТЕ BOARDS MANAGER, НАЙДИТЕ “ESP32” ОТ ESPRESSIF И УСТАНОВИТЕ ЕГО. ЗАТЕМ ПЕРЕЙДИТЕ В TOOLS → BOARD И ВЫБЕРИТЕ “ESP32 DEV” ДЛЯ TTGO T-CALL (LILYGO). PLATFORMIO [ENV:TTGO-T-CALL] PLATFORM = ESPRESSIF32 BOARD = ESP32DEV FRAMEWORK = ARDUINO ; ТОЧНАЯ КОНФИГУРАЦИЯ ЖЕЛЕЗА ДЛЯ TTGO T-CALL BOARD_BUILD.MCU = ESP32 BOARD_BUILD.F_CPU = 240000000L BOARD_BUILD.FLASH_SIZE = 4MB BOARD_BUILD.FLASH_MODE = DIO BOARD_UPLOAD.FLASH_SIZE = 4MB ЗНАЧЕНИЕ BOARD — БЛИЗКОЕ СОВПАДЕНИЕ. ПРОВЕРЬТЕ РЕЕСТР ПЛАТ PLATFORMIO ДЛЯ ТОЧНОГО СООТВЕТСТВИЯ. ESPHOME ESP32: BOARD: ESP32DEV FRAMEWORK: TYPE: ARDUINO # ИЛИ “ESP-IDF” TTGO T-CALL (LILYGO) - 240 МГЦ ESP32 FLASH: 4MB \| USB: TYPE-C ВСТАВЬТЕ В .YAML ФАЙЛ УСТРОЙСТВА. СМ. ДОКУМЕНТАЦИЮ ESPHOME ESP32 ДЛЯ ПОЛНОГО СПИСКА ОПЦИЙ. ESPTOOL.PY ESPTOOL.PY —CHIP ESP32 —BAUD 921600 WRITE_FLASH —FLASH_MODE DIO —FLASH_SIZE 4MB 0X1000 BOOTLOADER.BIN 0X8000 PARTITIONS.BIN 0XE000 BOOT_APP0.BIN 0X10000 FIRMWARE.BIN УСТАНОВКА: PIP INSTALL ESPTOOL — ЗАМЕНИТЕ FIRMWARE.BIN НА ВАШ БИНАРНЫЙ ФАЙЛ — ЗАГРУЗЧИК ПО АДРЕСУ 0X1000 СХЕМА РАСПИНОВКИ TTGO T-CALL ПОЛНАЯ СПРАВКА ПО ВЫВОДАМ TTGO T-CALL (LILYGO) РАСПИНОВКА TTGO T-CALL ПРЕДОСТАВЛЯЕТ ОБШИРНЫЕ ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ ДЛЯ IOT-ПРОЕКТОВ С СОТОВОЙ СВЯЗЬЮ. УПРАВЛЕНИЕ ПИТАНИЕМ ВКЛЮЧАЕТ ВХОД `5V`, РЕГУЛЯТОРНЫЙ ВЫХОД `3.3V` И ЦЕПЬ ЗАРЯДКИ АККУМУЛЯТОРА. СОТОВАЯ СВЯЗЬ ВКЛЮЧАЕТ ВЫДЕЛЕННЫЙ СЛОТ ДЛЯ SIM-КАРТЫ И РАЗЪЁМ АНТЕННЫ GSM. ИНТЕРФЕЙСЫ СВЯЗИ ВКЛЮЧАЮТ НЕСКОЛЬКО КАНАЛОВ UART ДЛЯ СВЯЗИ С СОТОВЫМ МОДУЛЕМ ПЛЮС СТАНДАРТНЫЕ ВЫВОДЫ GPIO ESP32. ВЫВОДЫ GPIO ПОДДЕРЖИВАЮТ ЦИФРОВЫЕ I/O, ADC (18 КАНАЛОВ), PWM И МНОЖЕСТВЕННЫЕ ПРОТОКОЛЫ. ПЛАТА ВКЛЮЧАЕТ КНОПКУ СБРОСА `EN` И КОМПЛЕКСНЫЕ ПЕРИФЕРИЙНЫЕ ИНТЕРФЕЙСЫ ДЛЯ ИНТЕГРАЦИИ ДАТЧИКОВ И ПОДКЛЮЧЕНИЯ ВНЕШНИХ УСТРОЙСТВ. ПОЛЕЗНЫЕ ССЫЛКИ ДАТАШИТЫ И РЕСУРСЫ ДЛЯ TTGO T-CALL (LILYGO) ДАТАШИТ ПЛАТЫ ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ СТРАНИЦА ПРОДУКТА ОФИЦИАЛЬНЫЙ МАГАЗИН LILYGO
Максимальный размер	4 МБ FLASH MODEDIO СКОРОСТЬ ЗАГРУЗКИ921600 АРХИТЕКТУРАXTENSA В ARDUINO IDE 2 ОТКРОЙТЕ BOARDS MANAGER, НАЙДИТЕ “ESP32” ОТ ESPRESSIF И УСТАНОВИТЕ ЕГО. ЗАТЕМ ПЕРЕЙДИТЕ В TOOLS → BOARD И ВЫБЕРИТЕ “ESP32 DEV” ДЛЯ TTGO T-CALL (LILYGO). PLATFORMIO [ENV:TTGO-T-CALL] PLATFORM = ESPRESSIF32 BOARD = ESP32DEV FRAMEWORK = ARDUINO ; ТОЧНАЯ КОНФИГУРАЦИЯ ЖЕЛЕЗА ДЛЯ TTGO T-CALL BOARD_BUILD.MCU = ESP32 BOARD_BUILD.F_CPU = 240000000L BOARD_BUILD.FLASH_SIZE = 4МБ BOARD_BUILD.FLASH_MODE = DIO BOARD_UPLOAD.FLASH_SIZE = 4МБ ЗНАЧЕНИЕ BOARD — БЛИЗКОЕ СОВПАДЕНИЕ. ПРОВЕРЬТЕ РЕЕСТР ПЛАТ PLATFORMIO ДЛЯ ТОЧНОГО СООТВЕТСТВИЯ. ESPHOME ESP32: BOARD: ESP32DEV FRAMEWORK: TYPE: ARDUINO # ИЛИ “ESP-IDF” TTGO T-CALL (LILYGO) - 240 МГЦ ESP32 FLASH: 4МБ \| USB: TYPE-C ВСТАВЬТЕ В .YAML ФАЙЛ УСТРОЙСТВА. СМ. ДОКУМЕНТАЦИЮ ESPHOME ESP32 ДЛЯ ПОЛНОГО СПИСКА ОПЦИЙ. ESPTOOL.PY ESPTOOL.PY —CHIP ESP32 —BAUD 921600 WRITE_FLASH —FLASH_MODE DIO —FLASH_SIZE 4МБ 0X1000 BOOTLOADER.BIN 0X8000 PARTITIONS.BIN 0XE000 BOOT_APP0.BIN 0X10000 FIRMWARE.BIN УСТАНОВКА: PIP INSTALL ESPTOOL — ЗАМЕНИТЕ FIRMWARE.BIN НА ВАШ БИНАРНЫЙ ФАЙЛ — ЗАГРУЗЧИК ПО АДРЕСУ 0X1000 СХЕМА РАСПИНОВКИ TTGO T-CALL ПОЛНАЯ СПРАВКА ПО ВЫВОДАМ TTGO T-CALL (LILYGO) РАСПИНОВКА TTGO T-CALL ПРЕДОСТАВЛЯЕТ ОБШИРНЫЕ ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ ДЛЯ IOT-ПРОЕКТОВ С СОТОВОЙ СВЯЗЬЮ. УПРАВЛЕНИЕ ПИТАНИЕМ ВКЛЮЧАЕТ ВХОД `5V`, РЕГУЛЯТОРНЫЙ ВЫХОД `3.3V` И ЦЕПЬ ЗАРЯДКИ АККУМУЛЯТОРА. СОТОВАЯ СВЯЗЬ ВКЛЮЧАЕТ ВЫДЕЛЕННЫЙ СЛОТ ДЛЯ SIM-КАРТЫ И РАЗЪЁМ АНТЕННЫ GSM. ИНТЕРФЕЙСЫ СВЯЗИ ВКЛЮЧАЮТ НЕСКОЛЬКО КАНАЛОВ UART ДЛЯ СВЯЗИ С СОТОВЫМ МОДУЛЕМ ПЛЮС СТАНДАРТНЫЕ ВЫВОДЫ GPIO ESP32. ВЫВОДЫ GPIO ПОДДЕРЖИВАЮТ ЦИФРОВЫЕ I/O, ADC (18 КАНАЛОВ), PWM И МНОЖЕСТВЕННЫЕ ПРОТОКОЛЫ. ПЛАТА ВКЛЮЧАЕТ КНОПКУ СБРОСА `EN` И КОМПЛЕКСНЫЕ ПЕРИФЕРИЙНЫЕ ИНТЕРФЕЙСЫ ДЛЯ ИНТЕГРАЦИИ ДАТЧИКОВ И ПОДКЛЮЧЕНИЯ ВНЕШНИХ УСТРОЙСТВ. ПОЛЕЗНЫЕ ССЫЛКИ ДАТАШИТЫ И РЕСУРСЫ ДЛЯ TTGO T-CALL (LILYGO) ДАТАШИТ ПЛАТЫ ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ СТРАНИЦА ПРОДУКТА ОФИЦИАЛЬНЫЙ МАГАЗИН LILYGO

схема распиновки ttgo t-call

полная справка по выводам ttgo t-call (lilygo)

распиновка ttgo t-call предоставляет обширные возможности подключения для iot-проектов с сотовой связью. управление питанием включает вход `5v`, регуляторный выход `3.3v` и цепь зарядки аккумулятора.

сотовая связь включает выделенный слот для sim-карты и разъём антенны gsm. интерфейсы связи включают несколько каналов uart для связи с сотовым модулем плюс стандартные выводы gpio esp32.

выводы gpio поддерживают цифровые i/o, adc (18 каналов), pwm и множественные протоколы. плата включает кнопку сброса en и комплексные периферийные интерфейсы для интеграции датчиков и подключения внешних устройств.

полезные ссылки

даташиты и ресурсы для ttgo t-call (lilygo)

даташит платы

технические спецификации

страница продукта

официальный магазин lilygo

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32

26

Цифровые I/O пины

26

Пины прерываний

16

Аналоговые входы

34

PWM пины

Пин	Аналог	Тач	PWM	Другое
0	A11	T1	PWM
1			PWM	TX0
2	A12	T2	PWM
3			PWM	RX0
4	A10	T0	PWM
5			PWM	SS
12	A15	T5	PWM
13	A14	T4	PWM
14	A16	T6	PWM
15	A13	T3	PWM
16			PWM
17			PWM
18			PWM	SCK
19			PWM	MISO
21			PWM	SDA
22			PWM	SCL
23			PWM	MOSI
25	A18		PWM	DAC1
26	A19		PWM	DAC2
27	A17	T7	PWM
32	A4	T9	PWM
33	A5	T8	PWM
34	A6
35	A7
36	A0
39	A3

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

схема распиновки ttgo t-call

полная справка по выводам ttgo t-call (lilygo)

распиновка ttgo t-call предоставляет обширные возможности подключения для iot-проектов с сотовой связью. управление питанием включает вход `5v`, регуляторный выход `3.3v` и цепь зарядки аккумулятора.

сотовая связь включает выделенный слот для sim-карты и разъём антенны gsm. интерфейсы связи включают несколько каналов uart для связи с сотовым модулем плюс стандартные выводы gpio esp32.

выводы gpio поддерживают цифровые i/o, adc (18 каналов), pwm и множественные протоколы. плата включает кнопку сброса en и комплексные периферийные интерфейсы для интеграции датчиков и подключения внешних устройств.

полезные ссылки

даташиты и ресурсы для ttgo t-call (lilygo)

даташит платы

технические спецификации

страница продукта

официальный магазин lilygo

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32

26

Цифровые I/O пины

26

Пины прерываний

16

Аналоговые входы

34

PWM пины

Пин	Аналог	Тач	PWM	Другое
0	A11	T1	PWM
1			PWM	TX0
2	A12	T2	PWM
3			PWM	RX0
4	A10	T0	PWM
5			PWM	SS
12	A15	T5	PWM
13	A14	T4	PWM
14	A16	T6	PWM
15	A13	T3	PWM
16			PWM
17			PWM
18			PWM	SCK
19			PWM	MISO
21			PWM	SDA
22			PWM	SCL
23			PWM	MOSI
25	A18		PWM	DAC1
26	A19		PWM	DAC2
27	A17	T7	PWM
32	A4	T9	PWM
33	A5	T8	PWM
34	A6
35	A7
36	A0
39	A3

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

TTGO T-Call (LilyGO)

TTGO T-Call (LilyGO)

О плате TTGO T-Call (LilyGO)

Где купить TTGO T-Call

Технические характеристики

Быстрая настройка

Arduino IDE

PlatformIO

ESPHome

TTGO T-Call (LilyGO) - 240 МГц ESP32

`Flash: 4MB | USB: Type-C`

esptool.py

Схема распиновки TTGO T-Call

Полезные ссылки

Маппинг пинов

Инструменты и конфигурация

TTGO T-CALL (LILYGO) - 240 МГЦ ESP32

FLASH: 4MB | USB: TYPE-C

TTGO T-CALL (LILYGO) - 240 МГЦ ESP32

FLASH: 4МБ | USB: TYPE-C

схема распиновки ttgo t-call

полезные ссылки

Маппинг пинов

схема распиновки ttgo t-call

полезные ссылки

Маппинг пинов

Похожие платы

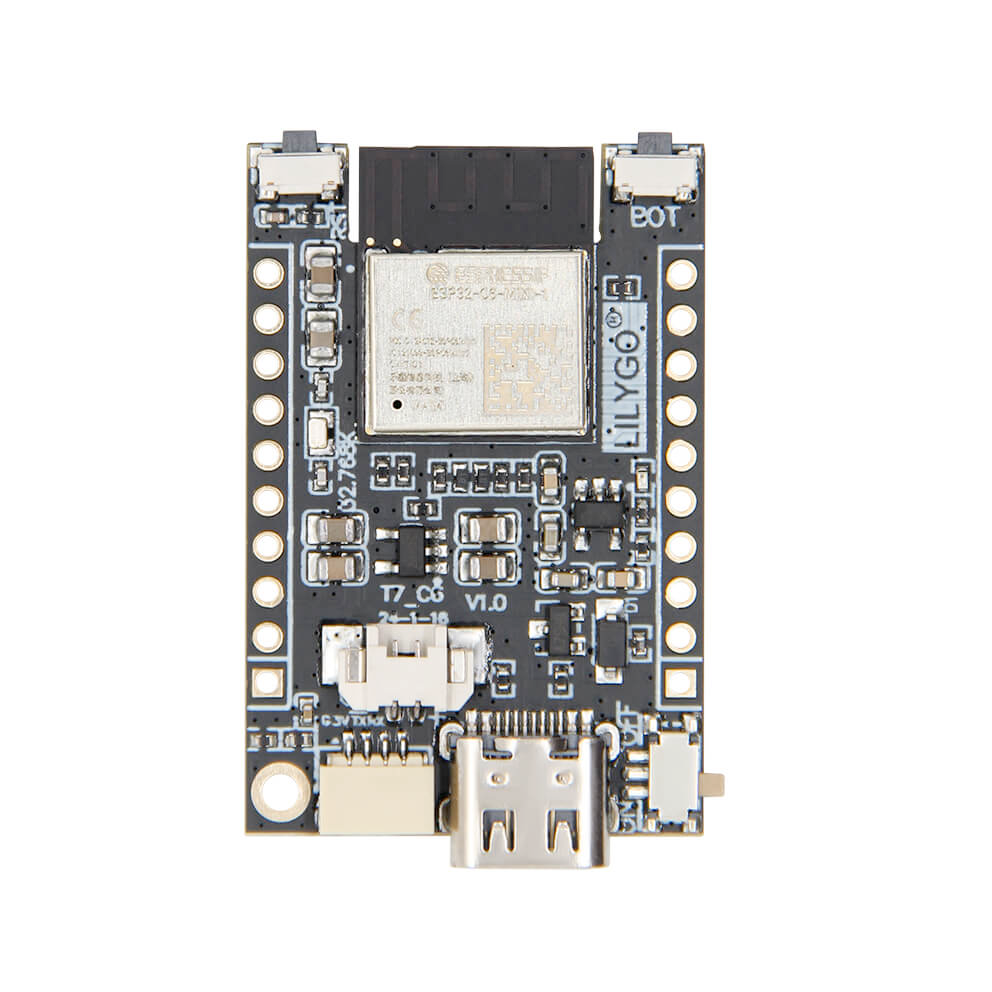

LilyGO T7-C6
