TTGO T-OI PLUS RISC-V ESP32-C3

TTGO T-OI PLUS RISC-V ESP32-C3 — это отладочная плата на базе мощного микроконтроллера ESP32C3 с архитектурой RISC-V. Она обеспечивает максимальную частоту процессора 160 МГц и оснащена 4 МБ flash-памяти.

Где купить Характеристики Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Примеры кода

Конфигурации плат

Arduino IDE

PlatformIO

ESPHome

О плате TTGO T-OI PLUS RISC-V ESP32-C3

TTGO T-OI PLUS RISC-V ESP32-C3 — компактная отладочная плата от компании LilyGO на базе микроконтроллера ESP32C3 с процессорным ядром RISC-V. Плата оснащена портом USB-C для удобного подключения и программирования, что делает её отличным выбором для портативных и бюджетных IoT-проектов. TTGO T-OI PLUS поддерживает Wi-Fi 802.11 b/g/n (2,4 ГГц) и Bluetooth 5.0 с поддержкой BLE, обеспечивая современные возможности беспроводной связи при низкой стоимости и энергопотреблении.

Технические характеристики

Полные спецификации оборудования для TTGO T-OI PLUS RISC-V ESP32-C3

Связь

WiFi802.11 b/g/n (2,4 ГГц)

Bluetooth5.0

BLE5.0

Микроконтроллер

МодельESP32C3

Частота160 МГц

Память4 МБ

АрхитектураRISC-V

Возможности и пины

Цифровые I/O12

Аналоговые входы3

Прерывания12

Скачать полный даташит

Быстрая настройка

ESP32C3 160 МГц 4 МБ QIO RISC-V

Arduino IDE

Плата (Board)	Ttgo-t-oi-plus Dev
Частота CPU	160 МГц
Размер Flash	4 МБ
Flash Mode	QIO
Скорость загрузки	921600
Архитектура	RISC-V

В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите его. Затем перейдите в Tools → Board и выберите "Ttgo-t-oi-plus Dev" для TTGO T-OI PLUS RISC-V ESP32-C3.

PlatformIO

[env:ttgo-t-oi-plus]
platform  = espressif32
board     = esp32-c3-devkitm-1
framework = arduino
; Точная конфигурация железа для TTGO T-OI PLUS
board_build.mcu        = esp32c3
board_build.f_cpu      = 160000000L
board_build.flash_size = 4MB
board_build.flash_mode = qio
board_upload.flash_size = 4MB

Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.

ESPHome

esp32:
  board: esp32-c3-devkitm-1
  framework:
    type: arduino   # или "esp-idf"
TTGO T-OI PLUS RISC-V ESP32-C3 - 160 МГц
Flash: 4MB | USB: N/A

Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.

esptool.py

esptool.py \
  --chip esp32c3 \
  --baud 921600 \
  write_flash \
    --flash_mode qio \
    --flash_size 4MB \
    0x0 bootloader.bin \
    0x8000    partitions.bin \
    0xe000    boot_app0.bin \
    0x10000   firmware.bin

Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x0

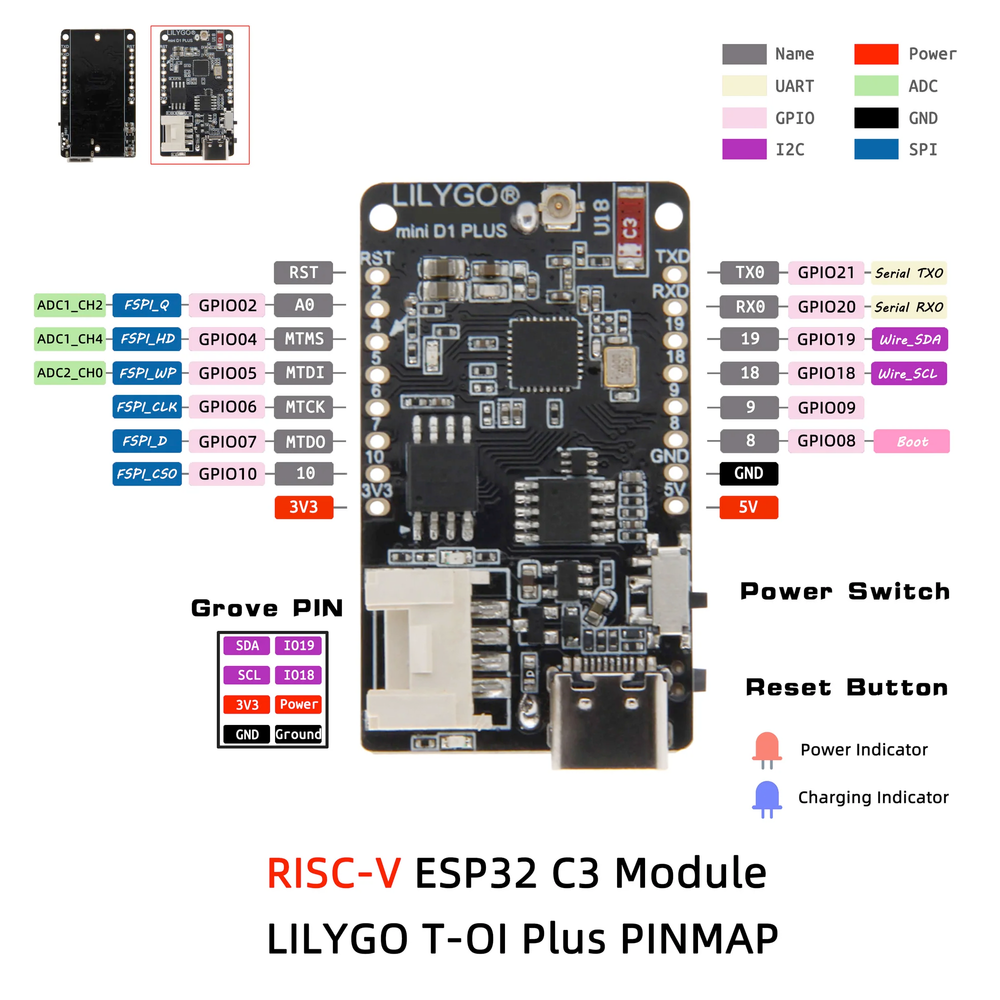

Схема распиновки TTGO T-OI PLUS

Полная справка по выводам TTGO T-OI PLUS RISC-V ESP32-C3

Распиновка TTGO T-OI PLUS предоставляет доступ к 12 GPIO и интерфейсам связи. Плата имеет пины питания, UART-пины (TX, RX), I2C-пины (SDA, SCL), SPI-пины (MISO, MOSI, SCK, SS). ADC-пины доступны для работы с аналоговыми сигналами. Плата поддерживает PWM и другие цифровые функции. Особенностью является наличие встроенного светодиода и пина измерения напряжения батареи (BAT_ADC_PIN).

Полезные ссылки

Даташиты и ресурсы для TTGO T-OI PLUS RISC-V ESP32-C3

Даташит платы

Технические спецификации

Даташит ESP32C3

Справочник по микроконтроллеру

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32-C3

15

Цифровые I/O пины

15

Пины прерываний

6

Аналоговые входы

22

PWM пины

Пин	Аналог	PWM	Другое
0	A0	PWM
1	A1	PWM
2	A2	PWM
3	A3	PWM
4	A4	PWM	SCK
5	A5	PWM	MISO
6		PWM	MOSI
7		PWM	SS
8		PWM	SDA
9		PWM	SCL
10		PWM
18		PWM	USB_D-
19		PWM	USB_D+
20		PWM	RX0
21		PWM	TX0

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

Инструменты и конфигурация

Настройки сборки и загрузки по умолчанию для TTGO T-OI PLUS RISC-V ESP32-C3

Настройка	Значение
Инструмент загрузчика	esptool_py
Инструмент сетевой загрузки	esp_ota
Адрес загрузчика	`0x0`
Режим Flash	QIO СКОРОСТЬ ЗАГРУЗКИ921600 АРХИТЕКТУРАRISC-V В ARDUINO IDE 2 ОТКРОЙТЕ BOARDS MANAGER, НАЙДИТЕ “ESP32” ОТ ESPRESSIF И УСТАНОВИТЕ ЕГО. ЗАТЕМ ПЕРЕЙДИТЕ В TOOLS → BOARD И ВЫБЕРИТЕ “TTGO-T-OI-PLUS DEV” ДЛЯ TTGO T-OI PLUS RISC-V ESP32-C3. PLATFORMIO [ENV:TTGO-T-OI-PLUS] PLATFORM = ESPRESSIF32 BOARD = ESP32-C3-DEVKITM-1 FRAMEWORK = ARDUINO ; ТОЧНАЯ КОНФИГУРАЦИЯ ЖЕЛЕЗА ДЛЯ TTGO T-OI PLUS BOARD_BUILD.MCU = ESP32C3 BOARD_BUILD.F_CPU = 160000000L BOARD_BUILD.FLASH_SIZE = 4MB BOARD_BUILD.FLASH_MODE = QIO BOARD_UPLOAD.FLASH_SIZE = 4MB ЗНАЧЕНИЕ BOARD — БЛИЗКОЕ СОВПАДЕНИЕ. ПРОВЕРЬТЕ РЕЕСТР ПЛАТ PLATFORMIO ДЛЯ ТОЧНОГО СООТВЕТСТВИЯ. ESPHOME ESP32: BOARD: ESP32-C3-DEVKITM-1 FRAMEWORK: TYPE: ARDUINO # ИЛИ “ESP-IDF” TTGO T-OI PLUS RISC-V ESP32-C3 - 160 МГЦ FLASH: 4MB \| USB: N/A ВСТАВЬТЕ В .YAML ФАЙЛ УСТРОЙСТВА. СМ. ДОКУМЕНТАЦИЮ ESPHOME ESP32 ДЛЯ ПОЛНОГО СПИСКА ОПЦИЙ. ESPTOOL.PY ESPTOOL.PY —CHIP ESP32C3 —BAUD 921600 WRITE_FLASH —FLASH_MODE QIO —FLASH_SIZE 4MB 0X0 BOOTLOADER.BIN 0X8000 PARTITIONS.BIN 0XE000 BOOT_APP0.BIN 0X10000 FIRMWARE.BIN УСТАНОВКА: PIP INSTALL ESPTOOL — ЗАМЕНИТЕ FIRMWARE.BIN НА ВАШ БИНАРНЫЙ ФАЙЛ — ЗАГРУЗЧИК ПО АДРЕСУ 0X0 СХЕМА РАСПИНОВКИ TTGO T-OI PLUS ПОЛНАЯ СПРАВКА ПО ВЫВОДАМ TTGO T-OI PLUS RISC-V ESP32-C3 РАСПИНОВКА TTGO T-OI PLUS ПРЕДОСТАВЛЯЕТ ДОСТУП К 12 GPIO И ИНТЕРФЕЙСАМ СВЯЗИ. ПЛАТА ИМЕЕТ ПИНЫ ПИТАНИЯ, UART-ПИНЫ (TX, RX), I2C-ПИНЫ (SDA, SCL), SPI-ПИНЫ (MISO, MOSI, SCK, SS). ADC-ПИНЫ ДОСТУПНЫ ДЛЯ РАБОТЫ С АНАЛОГОВЫМИ СИГНАЛАМИ. ПЛАТА ПОДДЕРЖИВАЕТ PWM И ДРУГИЕ ЦИФРОВЫЕ ФУНКЦИИ. ОСОБЕННОСТЬЮ ЯВЛЯЕТСЯ НАЛИЧИЕ ВСТРОЕННОГО СВЕТОДИОДА И ПИНА ИЗМЕРЕНИЯ НАПРЯЖЕНИЯ БАТАРЕИ (BAT_ADC_PIN). ПОЛЕЗНЫЕ ССЫЛКИ ДАТАШИТЫ И РЕСУРСЫ ДЛЯ TTGO T-OI PLUS RISC-V ESP32-C3 ДАТАШИТ ПЛАТЫ ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ ДАТАШИТ ESP32C3 СПРАВОЧНИК ПО МИКРОКОНТРОЛЛЕРУ
Максимальный размер	4 МБ FLASH MODEQIO СКОРОСТЬ ЗАГРУЗКИ921600 АРХИТЕКТУРАRISC-V В ARDUINO IDE 2 ОТКРОЙТЕ BOARDS MANAGER, НАЙДИТЕ “ESP32” ОТ ESPRESSIF И УСТАНОВИТЕ ЕГО. ЗАТЕМ ПЕРЕЙДИТЕ В TOOLS → BOARD И ВЫБЕРИТЕ “TTGO-T-OI-PLUS DEV” ДЛЯ TTGO T-OI PLUS RISC-V ESP32-C3. PLATFORMIO [ENV:TTGO-T-OI-PLUS] PLATFORM = ESPRESSIF32 BOARD = ESP32-C3-DEVKITM-1 FRAMEWORK = ARDUINO ; ТОЧНАЯ КОНФИГУРАЦИЯ ЖЕЛЕЗА ДЛЯ TTGO T-OI PLUS BOARD_BUILD.MCU = ESP32C3 BOARD_BUILD.F_CPU = 160000000L BOARD_BUILD.FLASH_SIZE = 4МБ BOARD_BUILD.FLASH_MODE = QIO BOARD_UPLOAD.FLASH_SIZE = 4МБ ЗНАЧЕНИЕ BOARD — БЛИЗКОЕ СОВПАДЕНИЕ. ПРОВЕРЬТЕ РЕЕСТР ПЛАТ PLATFORMIO ДЛЯ ТОЧНОГО СООТВЕТСТВИЯ. ESPHOME ESP32: BOARD: ESP32-C3-DEVKITM-1 FRAMEWORK: TYPE: ARDUINO # ИЛИ “ESP-IDF” TTGO T-OI PLUS RISC-V ESP32-C3 - 160 МГЦ FLASH: 4МБ \| USB: N/A ВСТАВЬТЕ В .YAML ФАЙЛ УСТРОЙСТВА. СМ. ДОКУМЕНТАЦИЮ ESPHOME ESP32 ДЛЯ ПОЛНОГО СПИСКА ОПЦИЙ. ESPTOOL.PY ESPTOOL.PY —CHIP ESP32C3 —BAUD 921600 WRITE_FLASH —FLASH_MODE QIO —FLASH_SIZE 4МБ 0X0 BOOTLOADER.BIN 0X8000 PARTITIONS.BIN 0XE000 BOOT_APP0.BIN 0X10000 FIRMWARE.BIN УСТАНОВКА: PIP INSTALL ESPTOOL — ЗАМЕНИТЕ FIRMWARE.BIN НА ВАШ БИНАРНЫЙ ФАЙЛ — ЗАГРУЗЧИК ПО АДРЕСУ 0X0 СХЕМА РАСПИНОВКИ TTGO T-OI PLUS ПОЛНАЯ СПРАВКА ПО ВЫВОДАМ TTGO T-OI PLUS RISC-V ESP32-C3 РАСПИНОВКА TTGO T-OI PLUS ПРЕДОСТАВЛЯЕТ ДОСТУП К 12 GPIO И ИНТЕРФЕЙСАМ СВЯЗИ. ПЛАТА ИМЕЕТ ПИНЫ ПИТАНИЯ, UART-ПИНЫ (TX, RX), I2C-ПИНЫ (SDA, SCL), SPI-ПИНЫ (MISO, MOSI, SCK, SS). ADC-ПИНЫ ДОСТУПНЫ ДЛЯ РАБОТЫ С АНАЛОГОВЫМИ СИГНАЛАМИ. ПЛАТА ПОДДЕРЖИВАЕТ PWM И ДРУГИЕ ЦИФРОВЫЕ ФУНКЦИИ. ОСОБЕННОСТЬЮ ЯВЛЯЕТСЯ НАЛИЧИЕ ВСТРОЕННОГО СВЕТОДИОДА И ПИНА ИЗМЕРЕНИЯ НАПРЯЖЕНИЯ БАТАРЕИ (BAT_ADC_PIN). ПОЛЕЗНЫЕ ССЫЛКИ ДАТАШИТЫ И РЕСУРСЫ ДЛЯ TTGO T-OI PLUS RISC-V ESP32-C3 ДАТАШИТ ПЛАТЫ ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ ДАТАШИТ ESP32C3 СПРАВОЧНИК ПО МИКРОКОНТРОЛЛЕРУ

схема распиновки ttgo t-oi plus

полная справка по выводам ttgo t-oi plus risc-v esp32-c3

распиновка ttgo t-oi plus предоставляет доступ к 12 gpio и интерфейсам связи. плата имеет пины питания, uart-пины (tx, rx), i2c-пины (sda, scl), spi-пины (miso, mosi, sck, ss). adc-пины доступны для работы с аналоговыми сигналами. плата поддерживает pwm и другие цифровые функции. особенностью является наличие встроенного светодиода и пина измерения напряжения батареи (bat_adc_pin).

полезные ссылки

даташиты и ресурсы для ttgo t-oi plus risc-v esp32-c3

даташит платы

технические спецификации

даташит esp32c3

справочник по микроконтроллеру

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32-C3

15

Цифровые I/O пины

15

Пины прерываний

6

Аналоговые входы

22

PWM пины

Пин	Аналог	PWM	Другое
0	A0	PWM
1	A1	PWM
2	A2	PWM
3	A3	PWM
4	A4	PWM	SCK
5	A5	PWM	MISO
6		PWM	MOSI
7		PWM	SS
8		PWM	SDA
9		PWM	SCL
10		PWM
18		PWM	USB_D-
19		PWM	USB_D+
20		PWM	RX0
21		PWM	TX0

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

схема распиновки ttgo t-oi plus

полная справка по выводам ttgo t-oi plus risc-v esp32-c3

распиновка ttgo t-oi plus предоставляет доступ к 12 gpio и интерфейсам связи. плата имеет пины питания, uart-пины (tx, rx), i2c-пины (sda, scl), spi-пины (miso, mosi, sck, ss). adc-пины доступны для работы с аналоговыми сигналами. плата поддерживает pwm и другие цифровые функции. особенностью является наличие встроенного светодиода и пина измерения напряжения батареи (bat_adc_pin).

полезные ссылки

даташиты и ресурсы для ttgo t-oi plus risc-v esp32-c3

даташит платы

технические спецификации

даташит esp32c3

справочник по микроконтроллеру

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32-C3

15

Цифровые I/O пины

15

Пины прерываний

6

Аналоговые входы

22

PWM пины

Пин	Аналог	PWM	Другое
0	A0	PWM
1	A1	PWM
2	A2	PWM
3	A3	PWM
4	A4	PWM	SCK
5	A5	PWM	MISO
6		PWM	MOSI
7		PWM	SS
8		PWM	SDA
9		PWM	SCL
10		PWM
18		PWM	USB_D-
19		PWM	USB_D+
20		PWM	RX0
21		PWM	TX0

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

TTGO T-OI PLUS RISC-V ESP32-C3

TTGO T-OI PLUS RISC-V ESP32-C3

О плате TTGO T-OI PLUS RISC-V ESP32-C3

Технические характеристики

Быстрая настройка

Arduino IDE

PlatformIO

ESPHome

TTGO T-OI PLUS RISC-V ESP32-C3 - 160 МГц

`Flash: 4MB | USB: N/A`

esptool.py

Схема распиновки TTGO T-OI PLUS

Полезные ссылки

Маппинг пинов

Инструменты и конфигурация

TTGO T-OI PLUS RISC-V ESP32-C3 - 160 МГЦ

FLASH: 4MB | USB: N/A

TTGO T-OI PLUS RISC-V ESP32-C3 - 160 МГЦ

FLASH: 4МБ | USB: N/A

схема распиновки ttgo t-oi plus

полезные ссылки

Маппинг пинов

схема распиновки ttgo t-oi plus

полезные ссылки

Маппинг пинов
