TTGO T1

TTGO T1 — это отладочная плата на базе мощного микроконтроллера ESP32 с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 4 МБ flash-памяти.

Где купить Характеристики Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Примеры кода

Конфигурации плат

Arduino IDE

PlatformIO

ESPHome

О плате TTGO T1

TTGO T1 — классическая отладочная плата от компании LILYGO на базе микроконтроллера ESP32. Плата оснащена поддержкой LiPo-аккумуляторов и имеет стандартную распиновку заголовков, что делает её отличным выбором для базовых беспроводных проектов и IoT-разработок. TTGO T1 поддерживает Wi-Fi 802.11 b/g/n (2,4 ГГц), Bluetooth 4.2 и BLE 4.2, обеспечивая гибкие возможности беспроводной связи для различных применений.

Где купить TTGO T1

Цена от

$8 за штуку

AliExpress Лучшая цена

Посмотреть цену

Цены могут меняться. Мы получаем комиссию от покупок через партнёрские программы.

Технические характеристики

Полные спецификации оборудования для TTGO T1

Связь

WiFi802.11 b/g/n (2,4 ГГц)

Bluetooth4.2

BLE4.2

Микроконтроллер

МодельESP32

Частота240 МГц

Память4 МБ

АрхитектураXTENSA

Возможности и пины

Цифровые I/O40

Аналоговые входы16

PWM16

Прерывания16

Скачать полный даташит

Быстрая настройка

ESP32 240 МГц 4 МБ DIO XTENSA

Arduino IDE

Плата (Board)	Ttgo T1
Частота CPU	240 МГц
Размер Flash	4 МБ
Flash Mode	DIO
Скорость загрузки	921600
Архитектура	Xtensa

В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите его. Затем перейдите в Tools → Board и выберите "Ttgo T1" для TTGO T1.

PlatformIO

[env:ttgo-t1]
platform  = espressif32
board     = esp32dev
framework = arduino
; Точная конфигурация железа для TTGO T1
board_build.mcu        = esp32
board_build.f_cpu      = 240000000L
board_build.flash_size = 4MB
board_build.flash_mode = dio
board_upload.flash_size = 4MB

Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.

ESPHome

esp32:
  board: esp32dev
  framework:
    type: arduino   # или "esp-idf"
TTGO T1 - 240 МГц ESP32
Flash: 4MB | USB: N/A

Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.

esptool.py

esptool.py \
  --chip esp32 \
  --baud 921600 \
  write_flash \
    --flash_mode dio \
    --flash_size 4MB \
    0x1000 bootloader.bin \
    0x8000    partitions.bin \
    0xe000    boot_app0.bin \
    0x10000   firmware.bin

Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x1000

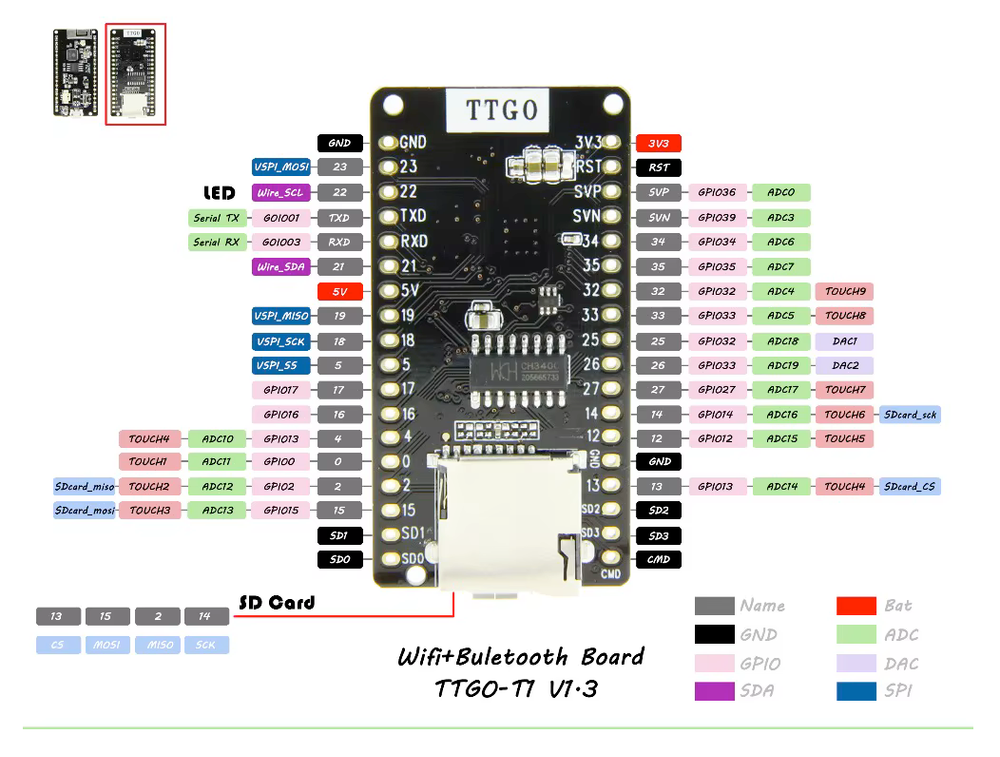

Схема распиновки TTGO T1

Полная справка по выводам TTGO T1

Распиновка TTGO T1 предоставляет доступ к множеству GPIO и интерфейсов связи. Плата имеет пины питания 5V, 3.3V и GND. Присутствуют выделенные UART-пины (TX, RX), I2C-пины (SDA, SCL), SPI-пины (MISO, MOSI, SCK, SS), что позволяет подключать разнообразную периферию. ADC-пины доступны для работы с аналоговыми сигналами. Плата поддерживает PWM и другие цифровые функции. Особенностью этой платы является наличие встроенного OLED-дисплея, LoRa-модуля, RTC DS3231 и слота для SD-карты.

Полезные ссылки

Даташиты и ресурсы для TTGO T1

Даташит платы

Технические спецификации

Даташит ESP32

Справочник по микроконтроллеру

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32

26

Цифровые I/O пины

26

Пины прерываний

16

Аналоговые входы

34

PWM пины

Пин	Аналог	Тач	PWM	Другое
0	A11	T1	PWM
1			PWM	TX0
2	A12	T2	PWM
3			PWM	RX0
4	A10	T0	PWM
5			PWM	SS
12	A15	T5	PWM
13	A14	T4	PWM
14	A16	T6	PWM
15	A13	T3	PWM
16			PWM
17			PWM
18			PWM	SCK
19			PWM	MISO
21			PWM	SDA
22			PWM	SCL
23			PWM	MOSI
25	A18		PWM	DAC1
26	A19		PWM	DAC2
27	A17	T7	PWM
32	A4	T9	PWM
33	A5	T8	PWM
34	A6
35	A7
36	A0
39	A3

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

Инструменты и конфигурация

Настройки сборки и загрузки по умолчанию для TTGO T1

Настройка	Значение
Инструмент загрузчика	esptool_py
Инструмент сетевой загрузки	esp_ota
Адрес загрузчика	`0x1000`
Режим Flash	DIO СКОРОСТЬ ЗАГРУЗКИ921600 АРХИТЕКТУРАXTENSA В ARDUINO IDE 2 ОТКРОЙТЕ BOARDS MANAGER, НАЙДИТЕ “ESP32” ОТ ESPRESSIF И УСТАНОВИТЕ ЕГО. ЗАТЕМ ПЕРЕЙДИТЕ В TOOLS → BOARD И ВЫБЕРИТЕ “TTGO T1” ДЛЯ TTGO T1. PLATFORMIO [ENV:TTGO-T1] PLATFORM = ESPRESSIF32 BOARD = ESP32DEV FRAMEWORK = ARDUINO ; ТОЧНАЯ КОНФИГУРАЦИЯ ЖЕЛЕЗА ДЛЯ TTGO T1 BOARD_BUILD.MCU = ESP32 BOARD_BUILD.F_CPU = 240000000L BOARD_BUILD.FLASH_SIZE = 4MB BOARD_BUILD.FLASH_MODE = DIO BOARD_UPLOAD.FLASH_SIZE = 4MB ЗНАЧЕНИЕ BOARD — БЛИЗКОЕ СОВПАДЕНИЕ. ПРОВЕРЬТЕ РЕЕСТР ПЛАТ PLATFORMIO ДЛЯ ТОЧНОГО СООТВЕТСТВИЯ. ESPHOME ESP32: BOARD: ESP32DEV FRAMEWORK: TYPE: ARDUINO # ИЛИ “ESP-IDF” TTGO T1 - 240 МГЦ ESP32 FLASH: 4MB \| USB: N/A ВСТАВЬТЕ В .YAML ФАЙЛ УСТРОЙСТВА. СМ. ДОКУМЕНТАЦИЮ ESPHOME ESP32 ДЛЯ ПОЛНОГО СПИСКА ОПЦИЙ. ESPTOOL.PY ESPTOOL.PY —CHIP ESP32 —BAUD 921600 WRITE_FLASH —FLASH_MODE DIO —FLASH_SIZE 4MB 0X1000 BOOTLOADER.BIN 0X8000 PARTITIONS.BIN 0XE000 BOOT_APP0.BIN 0X10000 FIRMWARE.BIN УСТАНОВКА: PIP INSTALL ESPTOOL — ЗАМЕНИТЕ FIRMWARE.BIN НА ВАШ БИНАРНЫЙ ФАЙЛ — ЗАГРУЗЧИК ПО АДРЕСУ 0X1000 СХЕМА РАСПИНОВКИ TTGO T1 ПОЛНАЯ СПРАВКА ПО ВЫВОДАМ TTGO T1 РАСПИНОВКА TTGO T1 ПРЕДОСТАВЛЯЕТ ДОСТУП К МНОЖЕСТВУ GPIO И ИНТЕРФЕЙСОВ СВЯЗИ. ПЛАТА ИМЕЕТ ПИНЫ ПИТАНИЯ 5V, 3.3V И GND. ПРИСУТСТВУЮТ ВЫДЕЛЕННЫЕ UART-ПИНЫ (TX, RX), I2C-ПИНЫ (SDA, SCL), SPI-ПИНЫ (MISO, MOSI, SCK, SS), ЧТО ПОЗВОЛЯЕТ ПОДКЛЮЧАТЬ РАЗНООБРАЗНУЮ ПЕРИФЕРИЮ. ADC-ПИНЫ ДОСТУПНЫ ДЛЯ РАБОТЫ С АНАЛОГОВЫМИ СИГНАЛАМИ. ПЛАТА ПОДДЕРЖИВАЕТ PWM И ДРУГИЕ ЦИФРОВЫЕ ФУНКЦИИ. ОСОБЕННОСТЬЮ ЭТОЙ ПЛАТЫ ЯВЛЯЕТСЯ НАЛИЧИЕ ВСТРОЕННОГО OLED-ДИСПЛЕЯ, LORA-МОДУЛЯ, RTC DS3231 И СЛОТА ДЛЯ SD-КАРТЫ. ПОЛЕЗНЫЕ ССЫЛКИ ДАТАШИТЫ И РЕСУРСЫ ДЛЯ TTGO T1 ДАТАШИТ ПЛАТЫ ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ ДАТАШИТ ESP32 СПРАВОЧНИК ПО МИКРОКОНТРОЛЛЕРУ
Максимальный размер	4 МБ FLASH MODEDIO СКОРОСТЬ ЗАГРУЗКИ921600 АРХИТЕКТУРАXTENSA В ARDUINO IDE 2 ОТКРОЙТЕ BOARDS MANAGER, НАЙДИТЕ “ESP32” ОТ ESPRESSIF И УСТАНОВИТЕ ЕГО. ЗАТЕМ ПЕРЕЙДИТЕ В TOOLS → BOARD И ВЫБЕРИТЕ “TTGO T1” ДЛЯ TTGO T1. PLATFORMIO [ENV:TTGO-T1] PLATFORM = ESPRESSIF32 BOARD = ESP32DEV FRAMEWORK = ARDUINO ; ТОЧНАЯ КОНФИГУРАЦИЯ ЖЕЛЕЗА ДЛЯ TTGO T1 BOARD_BUILD.MCU = ESP32 BOARD_BUILD.F_CPU = 240000000L BOARD_BUILD.FLASH_SIZE = 4МБ BOARD_BUILD.FLASH_MODE = DIO BOARD_UPLOAD.FLASH_SIZE = 4МБ ЗНАЧЕНИЕ BOARD — БЛИЗКОЕ СОВПАДЕНИЕ. ПРОВЕРЬТЕ РЕЕСТР ПЛАТ PLATFORMIO ДЛЯ ТОЧНОГО СООТВЕТСТВИЯ. ESPHOME ESP32: BOARD: ESP32DEV FRAMEWORK: TYPE: ARDUINO # ИЛИ “ESP-IDF” TTGO T1 - 240 МГЦ ESP32 FLASH: 4МБ \| USB: N/A ВСТАВЬТЕ В .YAML ФАЙЛ УСТРОЙСТВА. СМ. ДОКУМЕНТАЦИЮ ESPHOME ESP32 ДЛЯ ПОЛНОГО СПИСКА ОПЦИЙ. ESPTOOL.PY ESPTOOL.PY —CHIP ESP32 —BAUD 921600 WRITE_FLASH —FLASH_MODE DIO —FLASH_SIZE 4МБ 0X1000 BOOTLOADER.BIN 0X8000 PARTITIONS.BIN 0XE000 BOOT_APP0.BIN 0X10000 FIRMWARE.BIN УСТАНОВКА: PIP INSTALL ESPTOOL — ЗАМЕНИТЕ FIRMWARE.BIN НА ВАШ БИНАРНЫЙ ФАЙЛ — ЗАГРУЗЧИК ПО АДРЕСУ 0X1000 СХЕМА РАСПИНОВКИ TTGO T1 ПОЛНАЯ СПРАВКА ПО ВЫВОДАМ TTGO T1 РАСПИНОВКА TTGO T1 ПРЕДОСТАВЛЯЕТ ДОСТУП К МНОЖЕСТВУ GPIO И ИНТЕРФЕЙСОВ СВЯЗИ. ПЛАТА ИМЕЕТ ПИНЫ ПИТАНИЯ 5V, 3.3V И GND. ПРИСУТСТВУЮТ ВЫДЕЛЕННЫЕ UART-ПИНЫ (TX, RX), I2C-ПИНЫ (SDA, SCL), SPI-ПИНЫ (MISO, MOSI, SCK, SS), ЧТО ПОЗВОЛЯЕТ ПОДКЛЮЧАТЬ РАЗНООБРАЗНУЮ ПЕРИФЕРИЮ. ADC-ПИНЫ ДОСТУПНЫ ДЛЯ РАБОТЫ С АНАЛОГОВЫМИ СИГНАЛАМИ. ПЛАТА ПОДДЕРЖИВАЕТ PWM И ДРУГИЕ ЦИФРОВЫЕ ФУНКЦИИ. ОСОБЕННОСТЬЮ ЭТОЙ ПЛАТЫ ЯВЛЯЕТСЯ НАЛИЧИЕ ВСТРОЕННОГО OLED-ДИСПЛЕЯ, LORA-МОДУЛЯ, RTC DS3231 И СЛОТА ДЛЯ SD-КАРТЫ. ПОЛЕЗНЫЕ ССЫЛКИ ДАТАШИТЫ И РЕСУРСЫ ДЛЯ TTGO T1 ДАТАШИТ ПЛАТЫ ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ ДАТАШИТ ESP32 СПРАВОЧНИК ПО МИКРОКОНТРОЛЛЕРУ

схема распиновки ttgo t1

полная справка по выводам ttgo t1

распиновка ttgo t1 предоставляет доступ к множеству gpio и интерфейсов связи. плата имеет пины питания 5v, 3.3v и gnd. присутствуют выделенные uart-пины (tx, rx), i2c-пины (sda, scl), spi-пины (miso, mosi, sck, ss), что позволяет подключать разнообразную периферию. adc-пины доступны для работы с аналоговыми сигналами. плата поддерживает pwm и другие цифровые функции. особенностью этой платы является наличие встроенного oled-дисплея, lora-модуля, rtc ds3231 и слота для sd-карты.

полезные ссылки

даташиты и ресурсы для ttgo t1

даташит платы

технические спецификации

даташит esp32

справочник по микроконтроллеру

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32

26

Цифровые I/O пины

26

Пины прерываний

16

Аналоговые входы

34

PWM пины

Пин	Аналог	Тач	PWM	Другое
0	A11	T1	PWM
1			PWM	TX0
2	A12	T2	PWM
3			PWM	RX0
4	A10	T0	PWM
5			PWM	SS
12	A15	T5	PWM
13	A14	T4	PWM
14	A16	T6	PWM
15	A13	T3	PWM
16			PWM
17			PWM
18			PWM	SCK
19			PWM	MISO
21			PWM	SDA
22			PWM	SCL
23			PWM	MOSI
25	A18		PWM	DAC1
26	A19		PWM	DAC2
27	A17	T7	PWM
32	A4	T9	PWM
33	A5	T8	PWM
34	A6
35	A7
36	A0
39	A3

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

схема распиновки ttgo t1

полная справка по выводам ttgo t1

распиновка ttgo t1 предоставляет доступ к множеству gpio и интерфейсов связи. плата имеет пины питания 5v, 3.3v и gnd. присутствуют выделенные uart-пины (tx, rx), i2c-пины (sda, scl), spi-пины (miso, mosi, sck, ss), что позволяет подключать разнообразную периферию. adc-пины доступны для работы с аналоговыми сигналами. плата поддерживает pwm и другие цифровые функции. особенностью этой платы является наличие встроенного oled-дисплея, lora-модуля, rtc ds3231 и слота для sd-карты.

полезные ссылки

даташиты и ресурсы для ttgo t1

даташит платы

технические спецификации

даташит esp32

справочник по микроконтроллеру

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32

26

Цифровые I/O пины

26

Пины прерываний

16

Аналоговые входы

34

PWM пины

Пин	Аналог	Тач	PWM	Другое
0	A11	T1	PWM
1			PWM	TX0
2	A12	T2	PWM
3			PWM	RX0
4	A10	T0	PWM
5			PWM	SS
12	A15	T5	PWM
13	A14	T4	PWM
14	A16	T6	PWM
15	A13	T3	PWM
16			PWM
17			PWM
18			PWM	SCK
19			PWM	MISO
21			PWM	SDA
22			PWM	SCL
23			PWM	MOSI
25	A18		PWM	DAC1
26	A19		PWM	DAC2
27	A17	T7	PWM
32	A4	T9	PWM
33	A5	T8	PWM
34	A6
35	A7
36	A0
39	A3

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

TTGO T1

TTGO T1

О плате TTGO T1

Где купить TTGO T1

Технические характеристики

Быстрая настройка

Arduino IDE

PlatformIO

ESPHome

TTGO T1 - 240 МГц ESP32

`Flash: 4MB | USB: N/A`

esptool.py

Схема распиновки TTGO T1

Полезные ссылки

Маппинг пинов

Инструменты и конфигурация

TTGO T1 - 240 МГЦ ESP32

FLASH: 4MB | USB: N/A

TTGO T1 - 240 МГЦ ESP32

FLASH: 4МБ | USB: N/A

схема распиновки ttgo t1

полезные ссылки

Маппинг пинов

схема распиновки ttgo t1

полезные ссылки

Маппинг пинов

Похожие платы

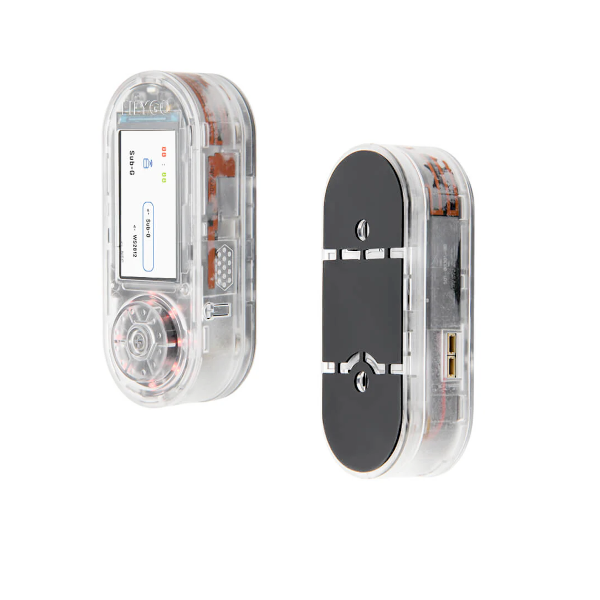

LilyGo T-Embed CC1101

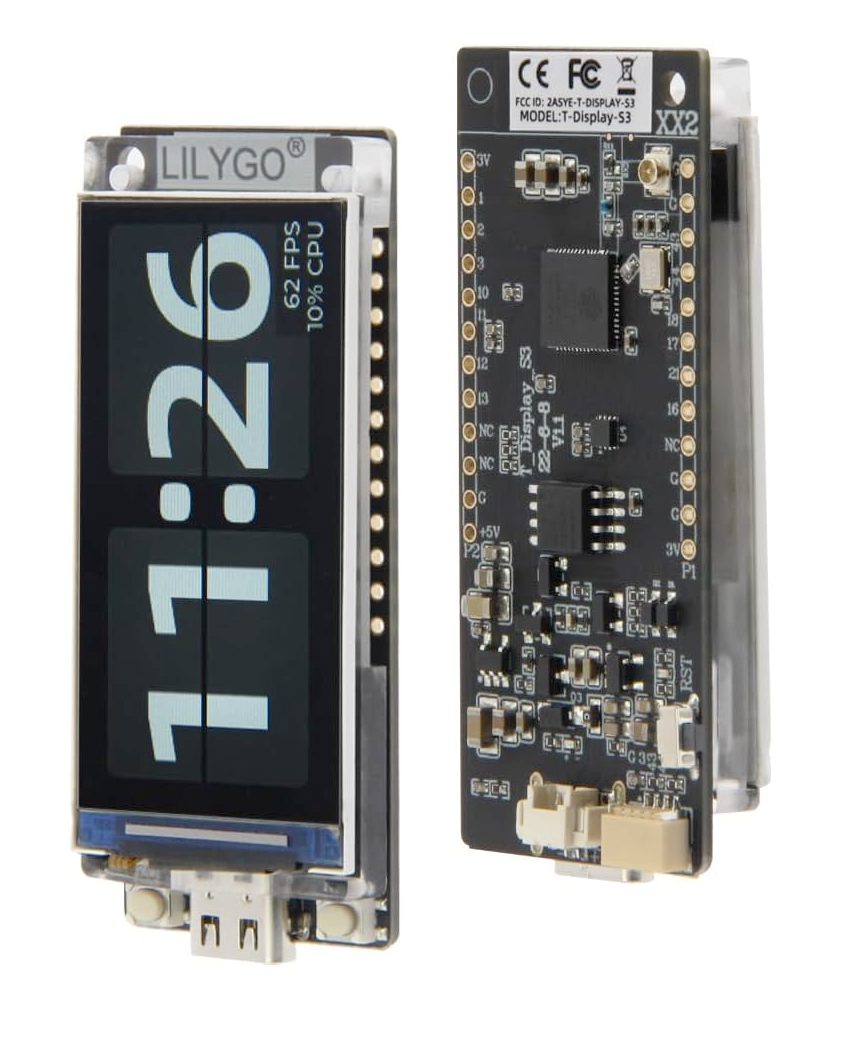

LilyGo T-Display-S3
