TTGO T7 V1.3 Mini32

TTGO T7 V1.3 Mini32 — это отладочная плата на базе мощного микроконтроллера ESP32 с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 4 МБ flash-памяти.

Где купить Характеристики Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Примеры кода

Конфигурации плат

Arduino IDE

PlatformIO

ESPHome

О плате TTGO T7 V1.3 Mini32

TTGO T7 V1.3 Mini32 — компактная отладочная плата на базе микроконтроллера ESP32 от компании LILYGO. Эта версия оснащена функцией автоматического сброса и USB-интерфейсом для удобного программирования. Плата идеально подходит для проектов с ограниченным пространством, требующих беспроводной связи Wi-Fi и Bluetooth. TTGO T7 V1.3 Mini32 поддерживает Wi-Fi 802.11 b/g/n (2,4 ГГц), Bluetooth 4.2 и BLE 4.2, что делает её отличным выбором для IoT-приложений, систем умного дома и носимой электроники.

Технические характеристики

Полные спецификации оборудования для TTGO T7 V1.3 Mini32

Связь

WiFi802.11 b/g/n (2,4 ГГц)

Bluetooth4.2

BLE4.2

Микроконтроллер

МодельESP32

Частота240 МГц

Память4 МБ

АрхитектураXTENSA

Возможности и пины

Цифровые I/O40

Аналоговые входы16

PWM19

Прерывания16

Скачать полный даташит

Быстрая настройка

ESP32 240 МГц 4 МБ DIO XTENSA

Arduino IDE

Плата (Board)	Ttgo T7 V13 Mini32
Частота CPU	240 МГц
Размер Flash	4 МБ
Flash Mode	DIO
Скорость загрузки	921600
Архитектура	Xtensa

В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите его. Затем перейдите в Tools → Board и выберите "Ttgo T7 V13 Mini32" для TTGO T7 V1.3 Mini32.

PlatformIO

[env:ttgo-t7-v13-mini32]
platform  = espressif32
board     = esp32dev
framework = arduino
; Точная конфигурация железа для TTGO T7 V1.3 Mini32
board_build.mcu        = esp32
board_build.f_cpu      = 240000000L
board_build.flash_size = 4MB
board_build.flash_mode = dio
board_upload.flash_size = 4MB

Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.

ESPHome

esp32:
  board: esp32dev
  framework:
    type: arduino   # или "esp-idf"
TTGO T7 V1.3 Mini32 - 240 МГц ESP32
Flash: 4MB | USB: N/A

Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.

esptool.py

esptool.py \
  --chip esp32 \
  --baud 921600 \
  write_flash \
    --flash_mode dio \
    --flash_size 4MB \
    0x1000 bootloader.bin \
    0x8000    partitions.bin \
    0xe000    boot_app0.bin \
    0x10000   firmware.bin

Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x1000

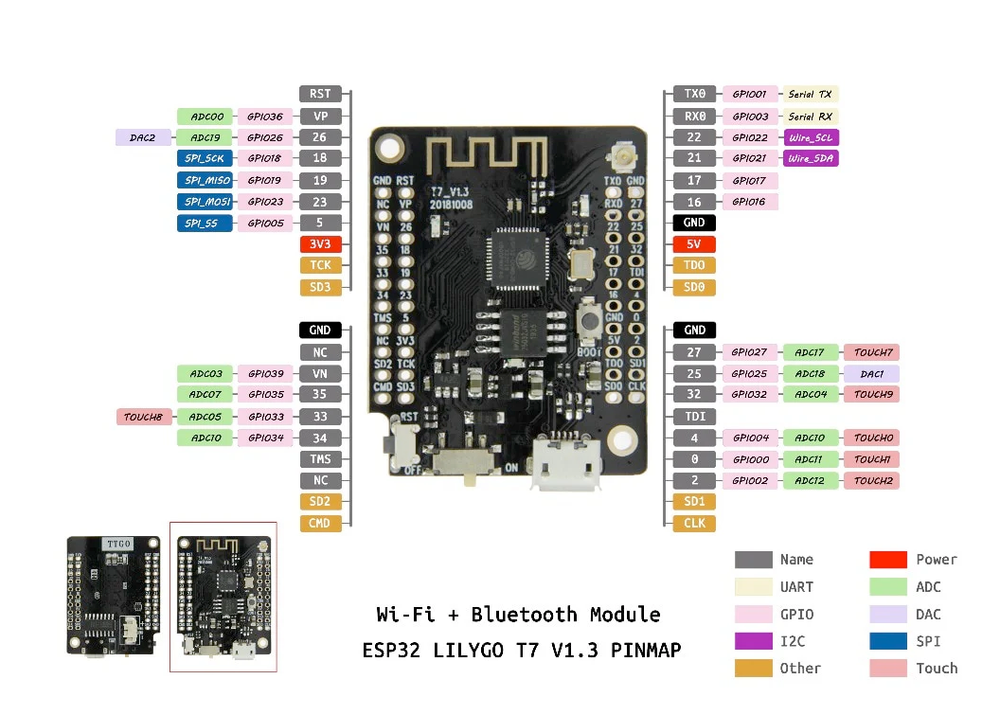

Схема распиновки TTGO T7 V1.3 Mini32

Полная справка по выводам TTGO T7 V1.3 Mini32

Распиновка TTGO T7 V1.3 Mini32 предоставляет доступ к множеству GPIO и интерфейсов связи. Плата имеет пины питания 5V, 3.3V и GND. Присутствуют выделенные UART-пины (TX, RX), I2C-пины (SDA, SCL), SPI-пины (MISO, MOSI, SCK, SS), что позволяет подключать разнообразную периферию. ADC-пины доступны для работы с аналоговыми сигналами. Плата поддерживает PWM и другие цифровые функции. Особенностью этой платы является наличие встроенного OLED-дисплея, LoRa-модуля, RTC DS3231 и слота для SD-карты.

Полезные ссылки

Даташиты и ресурсы для TTGO T7 V1.3 Mini32

Даташит платы

Технические спецификации

Даташит ESP32

Справочник по микроконтроллеру

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32

26

Цифровые I/O пины

26

Пины прерываний

16

Аналоговые входы

34

PWM пины

Пин	Аналог	Тач	PWM	Другое
0	A11	T1	PWM
1			PWM	TX0
2	A12	T2	PWM
3			PWM	RX0
4	A10	T0	PWM
5			PWM	SS
12	A15	T5	PWM
13	A14	T4	PWM
14	A16	T6	PWM
15	A13	T3	PWM
16			PWM
17			PWM
18			PWM	SCK
19			PWM	MISO
21			PWM	SDA
22			PWM	SCL
23			PWM	MOSI
25	A18		PWM	DAC1
26	A19		PWM	DAC2
27	A17	T7	PWM
32	A4	T9	PWM
33	A5	T8	PWM
34	A6
35	A7
36	A0
39	A3

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

Инструменты и конфигурация

Настройки сборки и загрузки по умолчанию для TTGO T7 V1.3 Mini32

Настройка	Значение
Инструмент загрузчика	esptool_py
Инструмент сетевой загрузки	esp_ota
Адрес загрузчика	`0x1000`
