unPhone 7

unPhone 7 — это отладочная плата на базе мощного микроконтроллера ESP32 с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 4 МБ flash-памяти.

Где купить Характеристики Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Примеры кода

Конфигурации плат

Arduino IDE

PlatformIO

ESPHome

О плате unPhone 7

unPhone 7 — это модульная мобильная платформа на базе ESP32, которая идеально подходит для образовательных целей, прототипирования и разработки открытых телефонов. Плата поддерживает Wi-Fi 802.11 b/g/n (2,4 ГГц), Bluetooth 4.2 и BLE 4.2, что делает её универсальным решением для IoT-проектов и носимых устройств.

Технические характеристики

Полные спецификации оборудования для unPhone 7

Связь

WiFi 802.11 b/g/n (2.4 ГГц)

Bluetooth 4.2

BLE 4.2

Микроконтроллер

Модель esp32

Частота 240 МГц

Память 4 МБ

Архитектура xtensa

Возможности и пины

Цифровые I/O 40

Аналоговые входы 16

PWM 17

Прерывания 16

Быстрая настройка

ESP32 240 МГц 4 МБ DIO Xtensa

Arduino IDE

Плата (Board)	Feather Esp32
Частота CPU	240 МГц
Размер Flash	4 МБ
Flash Mode	DIO
Скорость загрузки	921600
Архитектура	Xtensa

В Arduino IDE 2 откройте «Boards Manager», найдите «esp32» от Espressif и установите. Затем перейдите в Tools → Board и выберите «Feather Esp32».

PlatformIO

[env:unphone7]
platform  = espressif32
board     = esp32dev
framework = arduino
; Точная конфигурация железа для unPhone 7
board_build.mcu        = esp32
board_build.f_cpu      = 240000000L
board_build.flash_size = 4MB
board_build.flash_mode = dio
board_upload.flash_size = 4MB

Значение `board` является близким общим соответствием — проверьте реестр плат PlatformIO для точного соответствия.

ESPHome

esp32:
  board: esp32dev
  framework:
    type: arduino   # или "esp-idf"
unPhone 7 - 240 MHz ESP32
Flash: 4MB | USB: N/A

Вставьте в файл `.yaml` вашего устройства. Смотрите документацию ESPHome для получения полных опций.

esptool.py

esptool.py \
  --chip esp32 \
  --baud 921600 \
  write_flash \
    --flash_mode dio \
    --flash_size 4MB \
    0x1000 bootloader.bin \
    0x8000    partitions.bin \
    0xe000    boot_app0.bin \
    0x10000   firmware.bin

Установка: `pip install esptool` — замените `firmware.bin` на ваш бинарный файл, загрузчик находится по адресу `0x1000`

Полезные ссылки

Даташит микроконтроллера

Справочник по ESP32

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32

26

Цифровые I/O пины

26

Пины прерываний

16

Аналоговые входы

34

PWM пины

Пин	Аналог	Тач	PWM	Другое
0	A11	T1	PWM
1			PWM	TX0
2	A12	T2	PWM
3			PWM	RX0
4	A10	T0	PWM
5			PWM	SS
12	A15	T5	PWM
13	A14	T4	PWM
14	A16	T6	PWM
15	A13	T3	PWM
16			PWM
17			PWM
18			PWM	SCK
19			PWM	MISO
21			PWM	SDA
22			PWM	SCL
23			PWM	MOSI
25	A18		PWM	DAC1
26	A19		PWM	DAC2
27	A17	T7	PWM
32	A4	T9	PWM
33	A5	T8	PWM
34	A6
35	A7
36	A0
39	A3

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

Инструменты и конфигурация

Настройки сборки и загрузки по умолчанию для unPhone 7

Настройка	Значение
Инструмент загрузчика	esptool_py
Инструмент сетевой загрузки	esp_ota
Адрес загрузчика	`0x1000`
Режим Flash	DIO СКОРОСТЬ ЗАГРУЗКИ 921600 АРХИТЕКТУРА XTENSA В ARDUINO IDE 2 ОТКРОЙТЕ «BOARDS MANAGER», НАЙДИТЕ «ESP32» ОТ ESPRESSIF И УСТАНОВИТЕ. ЗАТЕМ ПЕРЕЙДИТЕ В TOOLS → BOARD И ВЫБЕРИТЕ «FEATHER ESP32». PLATFORMIO [ENV:UNPHONE7] PLATFORM = ESPRESSIF32 BOARD = ESP32DEV FRAMEWORK = ARDUINO ; ТОЧНАЯ КОНФИГУРАЦИЯ ЖЕЛЕЗА ДЛЯ UNPHONE 7 BOARD_BUILD.MCU = ESP32 BOARD_BUILD.F_CPU = 240000000L BOARD_BUILD.FLASH_SIZE = 4MB BOARD_BUILD.FLASH_MODE = DIO BOARD_UPLOAD.FLASH_SIZE = 4MB ЗНАЧЕНИЕ `BOARD` ЯВЛЯЕТСЯ БЛИЗКИМ ОБЩИМ СООТВЕТСТВИЕМ — ПРОВЕРЬТЕ РЕЕСТР ПЛАТ PLATFORMIO ДЛЯ ТОЧНОГО СООТВЕТСТВИЯ. ESPHOME ESP32: BOARD: ESP32DEV FRAMEWORK: TYPE: ARDUINO # ИЛИ “ESP-IDF” UNPHONE 7 - 240 MHZ ESP32 FLASH: 4MB \| USB: N/A ВСТАВЬТЕ В ФАЙЛ `.YAML` ВАШЕГО УСТРОЙСТВА. СМОТРИТЕ ДОКУМЕНТАЦИЮ ESPHOME ДЛЯ ПОЛУЧЕНИЯ ПОЛНЫХ ОПЦИЙ. ESPTOOL.PY ESPTOOL.PY —CHIP ESP32 —BAUD 921600 WRITE_FLASH —FLASH_MODE DIO —FLASH_SIZE 4MB 0X1000 BOOTLOADER.BIN 0X8000 PARTITIONS.BIN 0XE000 BOOT_APP0.BIN 0X10000 FIRMWARE.BIN УСТАНОВКА: `PIP INSTALL ESPTOOL` — ЗАМЕНИТЕ `FIRMWARE.BIN` НА ВАШ БИНАРНЫЙ ФАЙЛ, ЗАГРУЗЧИК НАХОДИТСЯ ПО АДРЕСУ `0X1000` ПОЛЕЗНЫЕ ССЫЛКИ ДАТАШИТ МИКРОКОНТРОЛЛЕРА СПРАВОЧНИК ПО ESP32
Максимальный размер	4 МБ FLASH MODE DIO СКОРОСТЬ ЗАГРУЗКИ 921600 АРХИТЕКТУРА XTENSA В ARDUINO IDE 2 ОТКРОЙТЕ «BOARDS MANAGER», НАЙДИТЕ «ESP32» ОТ ESPRESSIF И УСТАНОВИТЕ. ЗАТЕМ ПЕРЕЙДИТЕ В TOOLS → BOARD И ВЫБЕРИТЕ «FEATHER ESP32». PLATFORMIO [ENV:UNPHONE7] PLATFORM = ESPRESSIF32 BOARD = ESP32DEV FRAMEWORK = ARDUINO ; ТОЧНАЯ КОНФИГУРАЦИЯ ЖЕЛЕЗА ДЛЯ UNPHONE 7 BOARD_BUILD.MCU = ESP32 BOARD_BUILD.F_CPU = 240000000L BOARD_BUILD.FLASH_SIZE = 4МБ BOARD_BUILD.FLASH_MODE = DIO BOARD_UPLOAD.FLASH_SIZE = 4МБ ЗНАЧЕНИЕ `BOARD` ЯВЛЯЕТСЯ БЛИЗКИМ ОБЩИМ СООТВЕТСТВИЕМ — ПРОВЕРЬТЕ РЕЕСТР ПЛАТ PLATFORMIO ДЛЯ ТОЧНОГО СООТВЕТСТВИЯ. ESPHOME ESP32: BOARD: ESP32DEV FRAMEWORK: TYPE: ARDUINO # ИЛИ “ESP-IDF” UNPHONE 7 - 240 MHZ ESP32 FLASH: 4МБ \| USB: N/A ВСТАВЬТЕ В ФАЙЛ `.YAML` ВАШЕГО УСТРОЙСТВА. СМОТРИТЕ ДОКУМЕНТАЦИЮ ESPHOME ДЛЯ ПОЛУЧЕНИЯ ПОЛНЫХ ОПЦИЙ. ESPTOOL.PY ESPTOOL.PY —CHIP ESP32 —BAUD 921600 WRITE_FLASH —FLASH_MODE DIO —FLASH_SIZE 4МБ 0X1000 BOOTLOADER.BIN 0X8000 PARTITIONS.BIN 0XE000 BOOT_APP0.BIN 0X10000 FIRMWARE.BIN УСТАНОВКА: `PIP INSTALL ESPTOOL` — ЗАМЕНИТЕ `FIRMWARE.BIN` НА ВАШ БИНАРНЫЙ ФАЙЛ, ЗАГРУЗЧИК НАХОДИТСЯ ПО АДРЕСУ `0X1000` ПОЛЕЗНЫЕ ССЫЛКИ ДАТАШИТ МИКРОКОНТРОЛЛЕРА СПРАВОЧНИК ПО ESP32

полезные ссылки

даташит микроконтроллера

справочник по esp32

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32

26

Цифровые I/O пины

26

Пины прерываний

16

Аналоговые входы

34

PWM пины

Пин	Аналог	Тач	PWM	Другое
0	A11	T1	PWM
1			PWM	TX0
2	A12	T2	PWM
3			PWM	RX0
4	A10	T0	PWM
5			PWM	SS
12	A15	T5	PWM
13	A14	T4	PWM
14	A16	T6	PWM
15	A13	T3	PWM
16			PWM
17			PWM
18			PWM	SCK
19			PWM	MISO
21			PWM	SDA
22			PWM	SCL
23			PWM	MOSI
25	A18		PWM	DAC1
26	A19		PWM	DAC2
27	A17	T7	PWM
32	A4	T9	PWM
33	A5	T8	PWM
34	A6
35	A7
36	A0
39	A3

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

полезные ссылки

даташит микроконтроллера

справочник по esp32

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32

26

Цифровые I/O пины

26

Пины прерываний

16

Аналоговые входы

34

PWM пины

Пин	Аналог	Тач	PWM	Другое
0	A11	T1	PWM
1			PWM	TX0
2	A12	T2	PWM
3			PWM	RX0
4	A10	T0	PWM
5			PWM	SS
12	A15	T5	PWM
13	A14	T4	PWM
14	A16	T6	PWM
15	A13	T3	PWM
16			PWM
17			PWM
18			PWM	SCK
19			PWM	MISO
21			PWM	SDA
22			PWM	SCL
23			PWM	MOSI
25	A18		PWM	DAC1
26	A19		PWM	DAC2
27	A17	T7	PWM
32	A4	T9	PWM
33	A5	T8	PWM
34	A6
35	A7
36	A0
39	A3

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

unPhone 7

unPhone 7

О плате unPhone 7

Технические характеристики

Связь

Микроконтроллер

Возможности и пины

Быстрая настройка

Arduino IDE

PlatformIO

ESPHome

unPhone 7 - 240 MHz ESP32

`Flash: 4MB | USB: N/A`

esptool.py

Полезные ссылки

Маппинг пинов

Инструменты и конфигурация

UNPHONE 7 - 240 MHZ ESP32

FLASH: 4MB | USB: N/A

UNPHONE 7 - 240 MHZ ESP32

FLASH: 4МБ | USB: N/A

полезные ссылки

Маппинг пинов

полезные ссылки

Маппинг пинов

Похожие платы

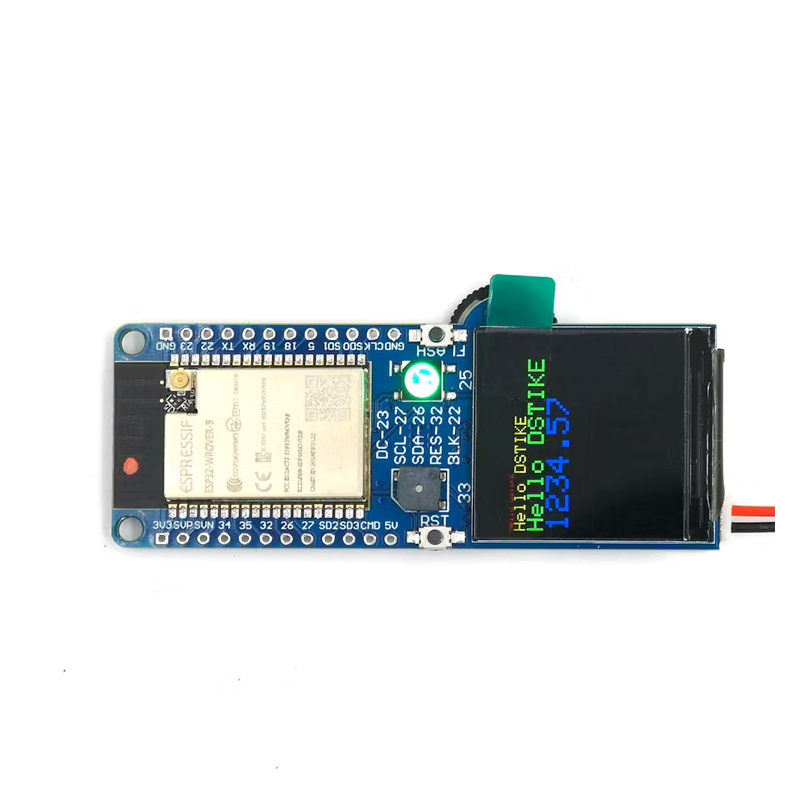

D-duino-32

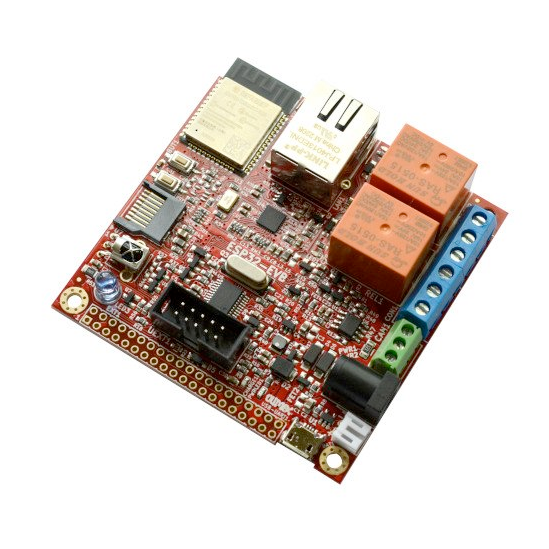

OLIMEX ESP32-EVB
