О плате unPhone 9

unPhone 9 — это продвинутая версия серии unPhone, построенная на базе микроконтроллера ESP32-S3. Плата обладает расширенными коммуникационными возможностями, включая поддержку Wi-Fi 802.11 b/g/n (2,4 ГГц), Bluetooth 5.0, BLE 5.0 и LoRa. Встроенный дисплей LCD 3.5" с разрешением 320x480 делает эту плату идеальным выбором для создания носимых устройств, умных гаджетов и IoT-проектов с визуальным интерфейсом.

Технические характеристики

Полные спецификации оборудования для unPhone 9

Дисплей

Тип LCD

Размер 3.5"

Разрешение 320x480

Связь

WiFi 802.11 b/g/n

Bluetooth 5.0

BLE 5.0

LoRa Да

Микроконтроллер

Модель esp32s3

Частота 240 МГц

Память 8 МБ

Архитектура xtensa

Возможности и пины

Цифровые I/O 48

Аналоговые входы 20

PWM 25

Прерывания 46

Быстрая настройка

ESP32-S3 240 МГц 8 МБ DIO Xtensa

Arduino IDE

Плата (Board)	Unphone9
Частота CPU	240 МГц
Размер Flash	8 МБ
Flash Mode	DIO
Скорость загрузки	921600
Архитектура	Xtensa

В Arduino IDE 2 откройте «Boards Manager», найдите «esp32» от Espressif и установите. Затем перейдите в Tools → Board и выберите «Unphone9».

PlatformIO

[env:unphone9]
platform  = espressif32
board     = esp32-s3-devkitm-1
framework = arduino
; Точная конфигурация железа для unPhone 9
board_build.mcu        = esp32s3
board_build.f_cpu      = 240000000L
board_build.flash_size = 8MB
board_build.flash_mode = dio
board_upload.flash_size = 8MB

Значение `board` является близким общим соответствием — проверьте реестр плат PlatformIO для точного соответствия.

ESPHome

esp32:
  board: esp32-s3-devkitc-1
  framework:
    type: arduino   # или "esp-idf"
unPhone 9 - 240 MHz ESP32S3
Flash: 8MB | USB: N/A

Вставьте в файл `.yaml` вашего устройства. Смотрите документацию ESPHome для получения полных опций.

esptool.py

esptool.py \
  --chip esp32s3 \
  --baud 921600 \
  write_flash \
    --flash_mode dio \
    --flash_size 8MB \
    0x0 bootloader.bin \
    0x8000    partitions.bin \
    0xe000    boot_app0.bin \
    0x10000   firmware.bin

Установка: `pip install esptool` — замените `firmware.bin` на ваш бинарный файл, загрузчик находится по адресу `0x0`

Полезные ссылки

Даташит микроконтроллера

Справочник по ESP32-S3

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32-S3

35

Цифровые I/O пины

35

Пины прерываний

20

Аналоговые входы

49

PWM пины

Пин	Аналог	Тач	PWM	Другое
1	A0	T1	PWM	SDA
2	A1	T2	PWM	SCL
3	A2	T3	PWM
4	A3	T4	PWM
5	A4	T5	PWM
6	A5	T6	PWM
7	A6	T7	PWM
8	A7	T8	PWM
9	A8	T9	PWM
10	A9	T10	PWM	SS
11	A10	T11	PWM	MOSI
12	A11	T12	PWM	SCK
13	A12	T13	PWM	MISO
14	A13	T14	PWM
15	A14		PWM
16	A15		PWM
17	A16		PWM
18	A17		PWM
19	A18		PWM	USB_D-
20	A19		PWM	USB_D+
21			PWM
35			PWM
36			PWM
37			PWM
38			PWM
39			PWM
40			PWM
41			PWM
42			PWM
43			PWM	TX0
44			PWM	RX0
45			PWM
46			PWM
47			PWM
48			PWM	RGB_LED

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

Инструменты и конфигурация

Настройки сборки и загрузки по умолчанию для unPhone 9

Настройка	Значение
Инструмент загрузчика	esptool_py
Инструмент сетевой загрузки	esp_ota
Адрес загрузчика	`0x0`
Режим Flash	DIO СКОРОСТЬ ЗАГРУЗКИ 921600 АРХИТЕКТУРА XTENSA В ARDUINO IDE 2 ОТКРОЙТЕ «BOARDS MANAGER», НАЙДИТЕ «ESP32» ОТ ESPRESSIF И УСТАНОВИТЕ. ЗАТЕМ ПЕРЕЙДИТЕ В TOOLS → BOARD И ВЫБЕРИТЕ «UNPHONE9». PLATFORMIO [ENV:UNPHONE9] PLATFORM = ESPRESSIF32 BOARD = ESP32-S3-DEVKITM-1 FRAMEWORK = ARDUINO ; ТОЧНАЯ КОНФИГУРАЦИЯ ЖЕЛЕЗА ДЛЯ UNPHONE 9 BOARD_BUILD.MCU = ESP32S3 BOARD_BUILD.F_CPU = 240000000L BOARD_BUILD.FLASH_SIZE = 8MB BOARD_BUILD.FLASH_MODE = DIO BOARD_UPLOAD.FLASH_SIZE = 8MB ЗНАЧЕНИЕ `BOARD` ЯВЛЯЕТСЯ БЛИЗКИМ ОБЩИМ СООТВЕТСТВИЕМ — ПРОВЕРЬТЕ РЕЕСТР ПЛАТ PLATFORMIO ДЛЯ ТОЧНОГО СООТВЕТСТВИЯ. ESPHOME ESP32: BOARD: ESP32-S3-DEVKITC-1 FRAMEWORK: TYPE: ARDUINO # ИЛИ “ESP-IDF” UNPHONE 9 - 240 MHZ ESP32S3 FLASH: 8MB \| USB: N/A ВСТАВЬТЕ В ФАЙЛ `.YAML` ВАШЕГО УСТРОЙСТВА. СМОТРИТЕ ДОКУМЕНТАЦИЮ ESPHOME ДЛЯ ПОЛУЧЕНИЯ ПОЛНЫХ ОПЦИЙ. ESPTOOL.PY ESPTOOL.PY —CHIP ESP32S3 —BAUD 921600 WRITE_FLASH —FLASH_MODE DIO —FLASH_SIZE 8MB 0X0 BOOTLOADER.BIN 0X8000 PARTITIONS.BIN 0XE000 BOOT_APP0.BIN 0X10000 FIRMWARE.BIN УСТАНОВКА: `PIP INSTALL ESPTOOL` — ЗАМЕНИТЕ `FIRMWARE.BIN` НА ВАШ БИНАРНЫЙ ФАЙЛ, ЗАГРУЗЧИК НАХОДИТСЯ ПО АДРЕСУ `0X0` ПОЛЕЗНЫЕ ССЫЛКИ ДАТАШИТ МИКРОКОНТРОЛЛЕРА СПРАВОЧНИК ПО ESP32-S3
Максимальный размер	8 МБ FLASH MODE DIO СКОРОСТЬ ЗАГРУЗКИ 921600 АРХИТЕКТУРА XTENSA В ARDUINO IDE 2 ОТКРОЙТЕ «BOARDS MANAGER», НАЙДИТЕ «ESP32» ОТ ESPRESSIF И УСТАНОВИТЕ. ЗАТЕМ ПЕРЕЙДИТЕ В TOOLS → BOARD И ВЫБЕРИТЕ «UNPHONE9». PLATFORMIO [ENV:UNPHONE9] PLATFORM = ESPRESSIF32 BOARD = ESP32-S3-DEVKITM-1 FRAMEWORK = ARDUINO ; ТОЧНАЯ КОНФИГУРАЦИЯ ЖЕЛЕЗА ДЛЯ UNPHONE 9 BOARD_BUILD.MCU = ESP32S3 BOARD_BUILD.F_CPU = 240000000L BOARD_BUILD.FLASH_SIZE = 8МБ BOARD_BUILD.FLASH_MODE = DIO BOARD_UPLOAD.FLASH_SIZE = 8МБ ЗНАЧЕНИЕ `BOARD` ЯВЛЯЕТСЯ БЛИЗКИМ ОБЩИМ СООТВЕТСТВИЕМ — ПРОВЕРЬТЕ РЕЕСТР ПЛАТ PLATFORMIO ДЛЯ ТОЧНОГО СООТВЕТСТВИЯ. ESPHOME ESP32: BOARD: ESP32-S3-DEVKITC-1 FRAMEWORK: TYPE: ARDUINO # ИЛИ “ESP-IDF” UNPHONE 9 - 240 MHZ ESP32S3 FLASH: 8МБ \| USB: N/A ВСТАВЬТЕ В ФАЙЛ `.YAML` ВАШЕГО УСТРОЙСТВА. СМОТРИТЕ ДОКУМЕНТАЦИЮ ESPHOME ДЛЯ ПОЛУЧЕНИЯ ПОЛНЫХ ОПЦИЙ. ESPTOOL.PY ESPTOOL.PY —CHIP ESP32S3 —BAUD 921600 WRITE_FLASH —FLASH_MODE DIO —FLASH_SIZE 8МБ 0X0 BOOTLOADER.BIN 0X8000 PARTITIONS.BIN 0XE000 BOOT_APP0.BIN 0X10000 FIRMWARE.BIN УСТАНОВКА: `PIP INSTALL ESPTOOL` — ЗАМЕНИТЕ `FIRMWARE.BIN` НА ВАШ БИНАРНЫЙ ФАЙЛ, ЗАГРУЗЧИК НАХОДИТСЯ ПО АДРЕСУ `0X0` ПОЛЕЗНЫЕ ССЫЛКИ ДАТАШИТ МИКРОКОНТРОЛЛЕРА СПРАВОЧНИК ПО ESP32-S3

полезные ссылки

даташит микроконтроллера

справочник по esp32-s3

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32-S3

35

Цифровые I/O пины

35

Пины прерываний

20

Аналоговые входы

49

PWM пины

Пин	Аналог	Тач	PWM	Другое
1	A0	T1	PWM	SDA
2	A1	T2	PWM	SCL
3	A2	T3	PWM
4	A3	T4	PWM
5	A4	T5	PWM
6	A5	T6	PWM
7	A6	T7	PWM
8	A7	T8	PWM
9	A8	T9	PWM
10	A9	T10	PWM	SS
11	A10	T11	PWM	MOSI
12	A11	T12	PWM	SCK
13	A12	T13	PWM	MISO
14	A13	T14	PWM
15	A14		PWM
16	A15		PWM
17	A16		PWM
18	A17		PWM
19	A18		PWM	USB_D-
20	A19		PWM	USB_D+
21			PWM
35			PWM
36			PWM
37			PWM
38			PWM
39			PWM
40			PWM
41			PWM
42			PWM
43			PWM	TX0
44			PWM	RX0
45			PWM
46			PWM
47			PWM
48			PWM	RGB_LED

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

полезные ссылки

даташит микроконтроллера

справочник по esp32-s3

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32-S3

35

Цифровые I/O пины

35

Пины прерываний

20

Аналоговые входы

49

PWM пины

Пин	Аналог	Тач	PWM	Другое
1	A0	T1	PWM	SDA
2	A1	T2	PWM	SCL
3	A2	T3	PWM
4	A3	T4	PWM
5	A4	T5	PWM
6	A5	T6	PWM
7	A6	T7	PWM
8	A7	T8	PWM
9	A8	T9	PWM
10	A9	T10	PWM	SS
11	A10	T11	PWM	MOSI
12	A11	T12	PWM	SCK
13	A12	T13	PWM	MISO
14	A13	T14	PWM
15	A14		PWM
16	A15		PWM
17	A16		PWM
18	A17		PWM
19	A18		PWM	USB_D-
20	A19		PWM	USB_D+
21			PWM
35			PWM
36			PWM
37			PWM
38			PWM
39			PWM
40			PWM
41			PWM
42			PWM
43			PWM	TX0
44			PWM	RX0
45			PWM
46			PWM
47			PWM
48			PWM	RGB_LED

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

unPhone 9

unPhone 9

О плате unPhone 9

Технические характеристики

Дисплей

Связь

Микроконтроллер

Возможности и пины

Быстрая настройка

Arduino IDE

PlatformIO

ESPHome

unPhone 9 - 240 MHz ESP32S3

`Flash: 8MB | USB: N/A`

esptool.py

Полезные ссылки

Маппинг пинов

Инструменты и конфигурация

UNPHONE 9 - 240 MHZ ESP32S3

FLASH: 8MB | USB: N/A

UNPHONE 9 - 240 MHZ ESP32S3

FLASH: 8МБ | USB: N/A

полезные ссылки

Маппинг пинов

полезные ссылки

Маппинг пинов

Похожие платы

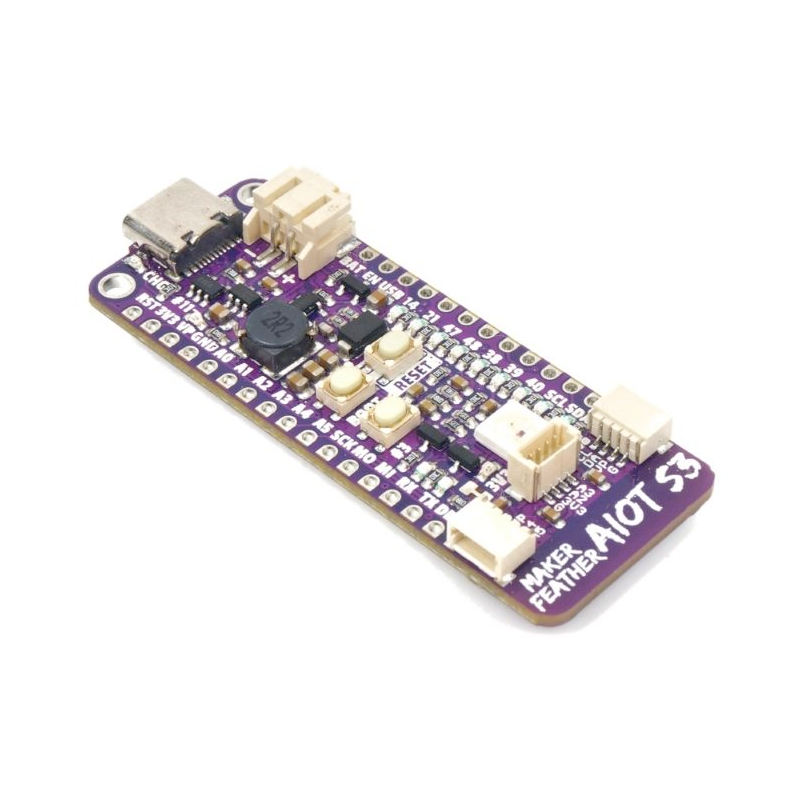

Cytron Maker Feather AIoT S3

UM FeatherS3

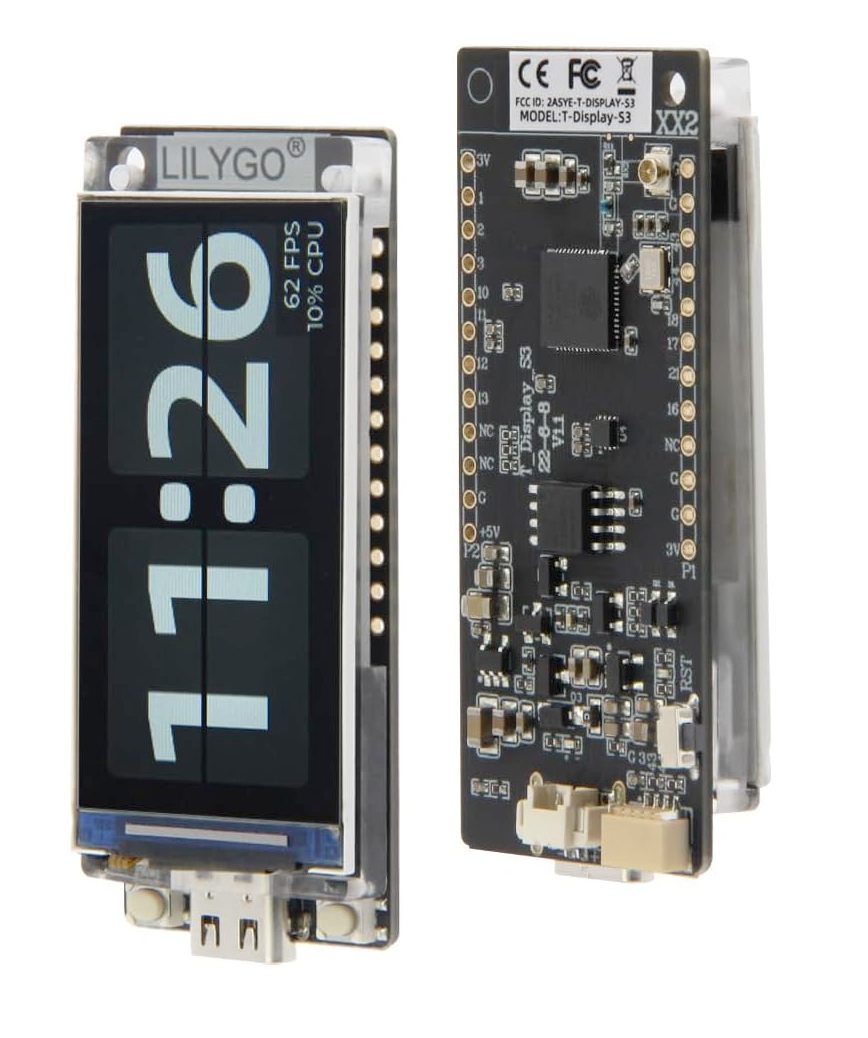

LilyGo T-Display-S3
