uPesy ESP32 Wroom DevKit

uPesy ESP32 Wroom DevKit — это отладочная плата на базе мощного микроконтроллера ESP32 с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 4 МБ flash-памяти.

Где купить Характеристики Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Примеры кода

Конфигурации плат

Arduino IDE

PlatformIO

ESPHome

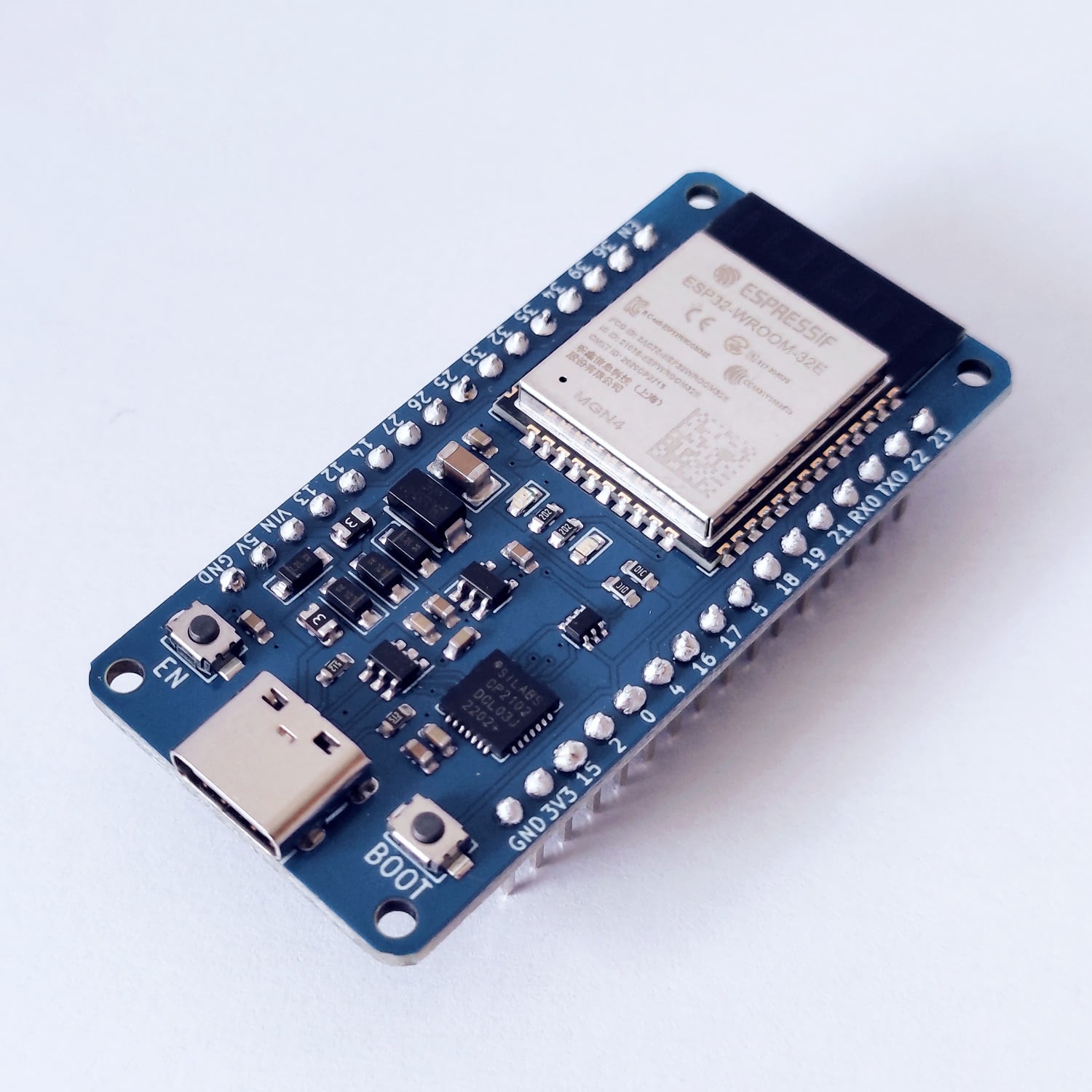

О плате uPesy ESP32 Wroom DevKit

uPesy ESP32 Wroom DevKit — это универсальная отладочная плата на базетроллера ESP32 с модулем W микроконROOM. Плата отличается компактными размерами и простотой интеграции в различные встраиваемые проекты. Она поддерживает Wi-Fi 802.11 b/g/n (2,4 ГГц), Bluetooth 4.2 и BLE 4.2, что делает её идеальным выбором для IoT-приложений. На плате доступны 40 цифровых выводов, 16 аналоговых входов, 19 каналов PWM и 16 прерываний. Встроенный светодиод на GPIO13 упрощает индикацию состояния при отладке.

Где купить uPesy ESP32 Wroom DevKit

Цена от

15,99€ за штуку

Amazon.com Доставка по всему миру

Посмотреть цену

Amazon.de Доставка в ЕС

Посмотреть цену

AliExpress Лучшая цена

Посмотреть цену

Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.

Технические характеристики

Полные спецификации оборудования для uPesy ESP32 Wroom DevKit

Связь

WiFi 802.11 b/g/n (2.4 ГГц)

Bluetooth 4.2

BLE 4.2

Микроконтроллер

Модель esp32

Частота 240 МГц

Память 4 МБ

Архитектура xtensa

Возможности и пины

Цифровые I/O 40

Аналоговые входы 16

PWM 19

Прерывания 16

Скачать полный даташит

Быстрая настройка

ESP32 240 МГц 4 МБ DIO Xtensa

Arduino IDE

Плата (Board)	Upesy Wroom
Частота CPU	240 МГц
Размер Flash	4 МБ
Flash Mode	DIO
Скорость загрузки	921600
Архитектура	Xtensa

В Arduino IDE 2 откройте «Boards Manager», найдите «esp32» от Espressif и установите. Затем перейдите в Tools → Board и выберите «Upesy Wroom».

PlatformIO

[env:uPesy_wroom]
platform  = espressif32
board     = esp32dev
framework = arduino
; Точная конфигурация железа для uPesy ESP32 Wroom DevKit
board_build.mcu        = esp32
board_build.f_cpu      = 240000000L
board_build.flash_size = 4MB
board_build.flash_mode = dio
board_upload.flash_size = 4MB

Значение `board` является близким общим соответствием — проверьте реестр плат PlatformIO для точного соответствия.

ESPHome

esp32:
  board: esp32dev
  framework:
    type: arduino   # или "esp-idf"
uPesy ESP32 Wroom DevKit - 240 MHz ESP32
Flash: 4MB | USB: N/A

Вставьте в файл `.yaml` вашего устройства. Смотрите документацию ESPHome для получения полных опций.

esptool.py

esptool.py \
  --chip esp32 \
  --baud 921600 \
  write_flash \
    --flash_mode dio \
    --flash_size 4MB \
    0x1000 bootloader.bin \
    0x8000    partitions.bin \
    0xe000    boot_app0.bin \
    0x10000   firmware.bin

Установка: `pip install esptool` — замените `firmware.bin` на ваш бинарный файл, загрузчик находится по адресу `0x1000`

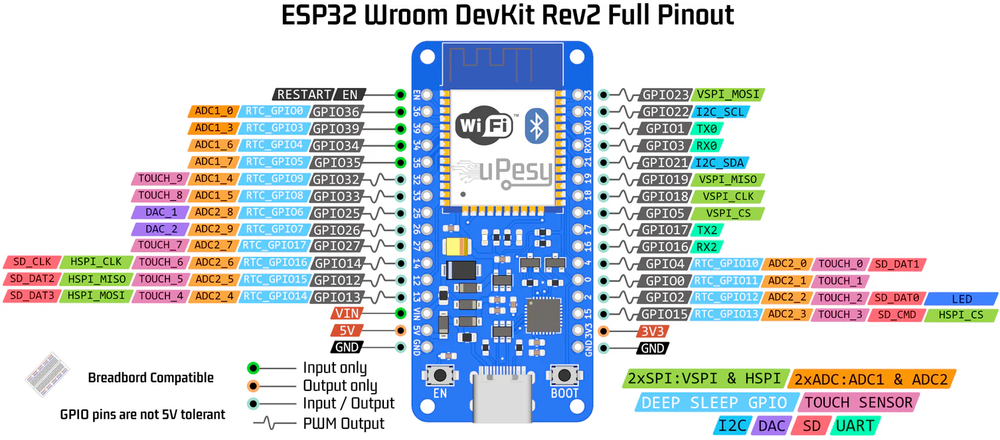

Схема распиновки uPesy ESP32 Wroom DevKit

Плата uPesy ESP32 Wroom DevKit предоставляет универсальную и гибкую схему распиновки, что делает её отличным выбором для широкого спектра IoT-приложений. Модуль оснащён встроенным светодиодом, подключённым к GPIO13, который можно легко использовать для индикации состояния или отладки.

Для последовательной связи на плате выделены выводы: GPIO3 для приёма данных (UART RX) и GPIO1 для передачи (UART TX), что обеспечивает бесперебойный обмен данными с другими устройствами или компьютером.

Для I2C связи плата имеет выводы GPIO21 для SDA и GPIO22 для SCL, позволяющие подключать периферийные устройства, такие как датчики и дисплеи. Интерфейс SPI также поддерживается: GPIO23 (MOSI), GPIO19 (MISO), GPIO18 (SCK) и GPIO5 (SS). Эти выводы обеспечивают высокоскоростную связь с внешними устройствами.

Плата поддерживает несколько аналоговых входов через каналы ADC: GPIO36 (A0), GPIO39 (A3), GPIO32 (A4) и GPIO33 (A5). Эти выводы идеально подходят для подключения датчиков с аналоговым выходом. Также плата имеет два ЦАП-выхода на GPIO25 (DAC1) и GPIO26 (DAC2) для цифро-аналогового преобразования.

Безопасные пины для использования

Эти пины безопасны для общего использования GPIO без конфликтов при загрузке или системных проблем:

LED_BUILTIN (GPIO13) IO21 IO22 IO23 IO19 IO18 IO32 IO33 IO25 IO26

Пины, которых следует избегать или использовать с осторожностью

Пин	Метка	Причина	Тип
IO3	U0RXD (GPIO3)	Используется для приёма данных от USB-UART (программирование); также подтянут к HIGH при загрузке	USB
IO1	U0TXD (GPIO1)	Подключён к USB-UART для загрузки и логов; используется как GPIO может нарушить программирование	USB
IO5	GPIO5	Должен быть HIGH при загрузке; если LOW — меняет тайминг SDIO slave и может нарушить загрузку	Strapping
IO36	GPIO36 (SENSOR_VP)	Может использоваться только как вход (аналоговый); не может быть выходом	Другое
IO39	GPIO39 (SENSOR_VN)	Может использоваться только как вход	Другое

Полезные ссылки

Даташит платы

Технические спецификации

Даташит микроконтроллера

Справочник по ESP32

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32

Цифровые I/O пины

Пины прерываний

Аналоговые входы

PWM пины

Пин	Аналог	Тач	PWM	Другое
0	A11	T1	PWM
1			PWM	TX0
2	A12	T2	PWM
3			PWM	RX0
4	A10	T0	PWM
5			PWM	SS
12	A15	T5	PWM
13	A14	T4	PWM
14	A16	T6	PWM
15	A13	T3	PWM
16			PWM
17			PWM
18			PWM	SCK
19			PWM	MISO
21			PWM	SDA
22			PWM	SCL
23			PWM	MOSI
25	A18		PWM	DAC1
26	A19		PWM	DAC2
27	A17	T7	PWM
32	A4	T9	PWM
33	A5	T8	PWM
34	A6
35	A7
36	A0
39	A3

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

Инструменты и конфигурация

Настройки сборки и загрузки по умолчанию для uPesy ESP32 Wroom DevKit

Настройка	Значение
Инструмент загрузчика	esptool_py
Инструмент сетевой загрузки	esp_ota
Адрес загрузчика	`0x1000`
Режим Flash	DIO СКОРОСТЬ ЗАГРУЗКИ 921600 АРХИТЕКТУРА XTENSA В ARDUINO IDE 2 ОТКРОЙТЕ «BOARDS MANAGER», НАЙДИТЕ «ESP32» ОТ ESPRESSIF И УСТАНОВИТЕ. ЗАТЕМ ПЕРЕЙДИТЕ В TOOLS → BOARD И ВЫБЕРИТЕ «UPESY WROOM». PLATFORMIO [ENV:UPESY_WROOM] PLATFORM = ESPRESSIF32 BOARD = ESP32DEV FRAMEWORK = ARDUINO ; ТОЧНАЯ КОНФИГУРАЦИЯ ЖЕЛЕЗА ДЛЯ UPESY ESP32 WROOM DEVKIT BOARD_BUILD.MCU = ESP32 BOARD_BUILD.F_CPU = 240000000L BOARD_BUILD.FLASH_SIZE = 4MB BOARD_BUILD.FLASH_MODE = DIO BOARD_UPLOAD.FLASH_SIZE = 4MB ЗНАЧЕНИЕ `BOARD` ЯВЛЯЕТСЯ БЛИЗКИМ ОБЩИМ СООТВЕТСТВИЕМ — ПРОВЕРЬТЕ РЕЕСТР ПЛАТ PLATFORMIO ДЛЯ ТОЧНОГО СООТВЕТСТВИЯ. ESPHOME ESP32: BOARD: ESP32DEV FRAMEWORK: TYPE: ARDUINO # ИЛИ “ESP-IDF” UPESY ESP32 WROOM DEVKIT - 240 MHZ ESP32 FLASH: 4MB \| USB: N/A ВСТАВЬТЕ В ФАЙЛ `.YAML` ВАШЕГО УСТРОЙСТВА. СМОТРИТЕ ДОКУМЕНТАЦИЮ ESPHOME ДЛЯ ПОЛУЧЕНИЯ ПОЛНЫХ ОПЦИЙ. ESPTOOL.PY ESPTOOL.PY —CHIP ESP32 —BAUD 921600 WRITE_FLASH —FLASH_MODE DIO —FLASH_SIZE 4MB 0X1000 BOOTLOADER.BIN 0X8000 PARTITIONS.BIN 0XE000 BOOT_APP0.BIN 0X10000 FIRMWARE.BIN УСТАНОВКА: `PIP INSTALL ESPTOOL` — ЗАМЕНИТЕ `FIRMWARE.BIN` НА ВАШ БИНАРНЫЙ ФАЙЛ, ЗАГРУЗЧИК НАХОДИТСЯ ПО АДРЕСУ `0X1000` СХЕМА РАСПИНОВКИ UPESY ESP32 WROOM DEVKIT ПЛАТА UPESY ESP32 WROOM DEVKIT ПРЕДОСТАВЛЯЕТ УНИВЕРСАЛЬНУЮ И ГИБКУЮ СХЕМУ РАСПИНОВКИ, ЧТО ДЕЛАЕТ ЕЁ ОТЛИЧНЫМ ВЫБОРОМ ДЛЯ ШИРОКОГО СПЕКТРА IOT-ПРИЛОЖЕНИЙ. МОДУЛЬ ОСНАЩЁН ВСТРОЕННЫМ СВЕТОДИОДОМ, ПОДКЛЮЧЁННЫМ К GPIO13, КОТОРЫЙ МОЖНО ЛЕГКО ИСПОЛЬЗОВАТЬ ДЛЯ ИНДИКАЦИИ СОСТОЯНИЯ ИЛИ ОТЛАДКИ. ДЛЯ ПОСЛЕДОВАТЕЛЬНОЙ СВЯЗИ НА ПЛАТЕ ВЫДЕЛЕНЫ ВЫВОДЫ: GPIO3 ДЛЯ ПРИЁМА ДАННЫХ (UART RX) И GPIO1 ДЛЯ ПЕРЕДАЧИ (UART TX), ЧТО ОБЕСПЕЧИВАЕТ БЕСПЕРЕБОЙНЫЙ ОБМЕН ДАННЫМИ С ДРУГИМИ УСТРОЙСТВАМИ ИЛИ КОМПЬЮТЕРОМ. ДЛЯ I2C СВЯЗИ ПЛАТА ИМЕЕТ ВЫВОДЫ GPIO21 ДЛЯ SDA И GPIO22 ДЛЯ SCL, ПОЗВОЛЯЮЩИЕ ПОДКЛЮЧАТЬ ПЕРИФЕРИЙНЫЕ УСТРОЙСТВА, ТАКИЕ КАК ДАТЧИКИ И ДИСПЛЕИ. ИНТЕРФЕЙС SPI ТАКЖЕ ПОДДЕРЖИВАЕТСЯ: GPIO23 (MOSI), GPIO19 (MISO), GPIO18 (SCK) И GPIO5 (SS). ЭТИ ВЫВОДЫ ОБЕСПЕЧИВАЮТ ВЫСОКОСКОРОСТНУЮ СВЯЗЬ С ВНЕШНИМИ УСТРОЙСТВАМИ. ПЛАТА ПОДДЕРЖИВАЕТ НЕСКОЛЬКО АНАЛОГОВЫХ ВХОДОВ ЧЕРЕЗ КАНАЛЫ ADC: GPIO36 (A0), GPIO39 (A3), GPIO32 (A4) И GPIO33 (A5). ЭТИ ВЫВОДЫ ИДЕАЛЬНО ПОДХОДЯТ ДЛЯ ПОДКЛЮЧЕНИЯ ДАТЧИКОВ С АНАЛОГОВЫМ ВЫХОДОМ. ТАКЖЕ ПЛАТА ИМЕЕТ ДВА ЦАП-ВЫХОДА НА GPIO25 (DAC1) И GPIO26 (DAC2) ДЛЯ ЦИФРО-АНАЛОГОВОГО ПРЕОБРАЗОВАНИЯ. БЕЗОПАСНЫЕ ПИНЫ ДЛЯ ИСПОЛЬЗОВАНИЯ ЭТИ ПИНЫ БЕЗОПАСНЫ ДЛЯ ОБЩЕГО ИСПОЛЬЗОВАНИЯ GPIO БЕЗ КОНФЛИКТОВ ПРИ ЗАГРУЗКЕ ИЛИ СИСТЕМНЫХ ПРОБЛЕМ: LED_BUILTIN (GPIO13)
Максимальный размер	4 МБ FLASH MODE DIO СКОРОСТЬ ЗАГРУЗКИ 921600 АРХИТЕКТУРА XTENSA В ARDUINO IDE 2 ОТКРОЙТЕ «BOARDS MANAGER», НАЙДИТЕ «ESP32» ОТ ESPRESSIF И УСТАНОВИТЕ. ЗАТЕМ ПЕРЕЙДИТЕ В TOOLS → BOARD И ВЫБЕРИТЕ «UPESY WROOM». PLATFORMIO [ENV:UPESY_WROOM] PLATFORM = ESPRESSIF32 BOARD = ESP32DEV FRAMEWORK = ARDUINO ; ТОЧНАЯ КОНФИГУРАЦИЯ ЖЕЛЕЗА ДЛЯ UPESY ESP32 WROOM DEVKIT BOARD_BUILD.MCU = ESP32 BOARD_BUILD.F_CPU = 240000000L BOARD_BUILD.FLASH_SIZE = 4МБ BOARD_BUILD.FLASH_MODE = DIO BOARD_UPLOAD.FLASH_SIZE = 4МБ ЗНАЧЕНИЕ `BOARD` ЯВЛЯЕТСЯ БЛИЗКИМ ОБЩИМ СООТВЕТСТВИЕМ — ПРОВЕРЬТЕ РЕЕСТР ПЛАТ PLATFORMIO ДЛЯ ТОЧНОГО СООТВЕТСТВИЯ. ESPHOME ESP32: BOARD: ESP32DEV FRAMEWORK: TYPE: ARDUINO # ИЛИ “ESP-IDF” UPESY ESP32 WROOM DEVKIT - 240 MHZ ESP32 FLASH: 4МБ \| USB: N/A ВСТАВЬТЕ В ФАЙЛ `.YAML` ВАШЕГО УСТРОЙСТВА. СМОТРИТЕ ДОКУМЕНТАЦИЮ ESPHOME ДЛЯ ПОЛУЧЕНИЯ ПОЛНЫХ ОПЦИЙ. ESPTOOL.PY ESPTOOL.PY —CHIP ESP32 —BAUD 921600 WRITE_FLASH —FLASH_MODE DIO —FLASH_SIZE 4МБ 0X1000 BOOTLOADER.BIN 0X8000 PARTITIONS.BIN 0XE000 BOOT_APP0.BIN 0X10000 FIRMWARE.BIN УСТАНОВКА: `PIP INSTALL ESPTOOL` — ЗАМЕНИТЕ `FIRMWARE.BIN` НА ВАШ БИНАРНЫЙ ФАЙЛ, ЗАГРУЗЧИК НАХОДИТСЯ ПО АДРЕСУ `0X1000` СХЕМА РАСПИНОВКИ UPESY ESP32 WROOM DEVKIT ПЛАТА UPESY ESP32 WROOM DEVKIT ПРЕДОСТАВЛЯЕТ УНИВЕРСАЛЬНУЮ И ГИБКУЮ СХЕМУ РАСПИНОВКИ, ЧТО ДЕЛАЕТ ЕЁ ОТЛИЧНЫМ ВЫБОРОМ ДЛЯ ШИРОКОГО СПЕКТРА IOT-ПРИЛОЖЕНИЙ. МОДУЛЬ ОСНАЩЁН ВСТРОЕННЫМ СВЕТОДИОДОМ, ПОДКЛЮЧЁННЫМ К GPIO13, КОТОРЫЙ МОЖНО ЛЕГКО ИСПОЛЬЗОВАТЬ ДЛЯ ИНДИКАЦИИ СОСТОЯНИЯ ИЛИ ОТЛАДКИ. ДЛЯ ПОСЛЕДОВАТЕЛЬНОЙ СВЯЗИ НА ПЛАТЕ ВЫДЕЛЕНЫ ВЫВОДЫ: GPIO3 ДЛЯ ПРИЁМА ДАННЫХ (UART RX) И GPIO1 ДЛЯ ПЕРЕДАЧИ (UART TX), ЧТО ОБЕСПЕЧИВАЕТ БЕСПЕРЕБОЙНЫЙ ОБМЕН ДАННЫМИ С ДРУГИМИ УСТРОЙСТВАМИ ИЛИ КОМПЬЮТЕРОМ. ДЛЯ I2C СВЯЗИ ПЛАТА ИМЕЕТ ВЫВОДЫ GPIO21 ДЛЯ SDA И GPIO22 ДЛЯ SCL, ПОЗВОЛЯЮЩИЕ ПОДКЛЮЧАТЬ ПЕРИФЕРИЙНЫЕ УСТРОЙСТВА, ТАКИЕ КАК ДАТЧИКИ И ДИСПЛЕИ. ИНТЕРФЕЙС SPI ТАКЖЕ ПОДДЕРЖИВАЕТСЯ: GPIO23 (MOSI), GPIO19 (MISO), GPIO18 (SCK) И GPIO5 (SS). ЭТИ ВЫВОДЫ ОБЕСПЕЧИВАЮТ ВЫСОКОСКОРОСТНУЮ СВЯЗЬ С ВНЕШНИМИ УСТРОЙСТВАМИ. ПЛАТА ПОДДЕРЖИВАЕТ НЕСКОЛЬКО АНАЛОГОВЫХ ВХОДОВ ЧЕРЕЗ КАНАЛЫ ADC: GPIO36 (A0), GPIO39 (A3), GPIO32 (A4) И GPIO33 (A5). ЭТИ ВЫВОДЫ ИДЕАЛЬНО ПОДХОДЯТ ДЛЯ ПОДКЛЮЧЕНИЯ ДАТЧИКОВ С АНАЛОГОВЫМ ВЫХОДОМ. ТАКЖЕ ПЛАТА ИМЕЕТ ДВА ЦАП-ВЫХОДА НА GPIO25 (DAC1) И GPIO26 (DAC2) ДЛЯ ЦИФРО-АНАЛОГОВОГО ПРЕОБРАЗОВАНИЯ. БЕЗОПАСНЫЕ ПИНЫ ДЛЯ ИСПОЛЬЗОВАНИЯ ЭТИ ПИНЫ БЕЗОПАСНЫ ДЛЯ ОБЩЕГО ИСПОЛЬЗОВАНИЯ GPIO БЕЗ КОНФЛИКТОВ ПРИ ЗАГРУЗКЕ ИЛИ СИСТЕМНЫХ ПРОБЛЕМ: LED_BUILTIN (GPIO13)

схема распиновки upesy esp32 wroom devkit

для последовательной связи на плате выделены выводы: gpio3 для приёма данных (uart rx) и gpio1 для передачи (uart tx), что обеспечивает бесперебойный обмен данными с другими устройствами или компьютером.

для i2c связи плата имеет выводы gpio21 для sda и gpio22 для scl, позволяющие подключать периферийные устройства, такие как датчики и дисплеи. интерфейс spi также поддерживается: gpio23 (mosi), gpio19 (miso), gpio18 (sck) и gpio5 (ss). эти выводы обеспечивают высокоскоростную связь с внешними устройствами.

плата поддерживает несколько аналоговых входов через каналы adc: gpio36 (a0), gpio39 (a3), gpio32 (a4) и gpio33 (a5). эти выводы идеально подходят для подключения датчиков с аналоговым выходом. также плата имеет два цап-выхода на gpio25 (dac1) и gpio26 (dac2) для цифро-аналогового преобразования.

безопасные пины для использования

эти пины безопасны для общего использования gpio без конфликтов при загрузке или системных проблем:

led_builtin (gpio13) Максимальный размер данных 320 KB

Сводка конфигурации

uPesy ESP32 Wroom DevKit использует esptool_py для прошивки и esp_ota для беспроводных обновлений. Загрузчик размещается по адресу 0x1000.

Режим flash: dio скорость загрузки 921600 архитектура xtensa

в arduino ide 2 откройте «boards manager», найдите «esp32» от espressif и установите. затем перейдите в tools → board и выберите «upesy wroom».

platformio

[env:upesy_wroom] platform = espressif32 board = esp32dev framework = arduino
; точная конфигурация железа для upesy esp32 wroom devkit board_build.mcu = esp32 board_build.f_cpu = 240000000l board_build.flash_size = 4mb board_build.flash_mode = dio board_upload.flash_size = 4mb

значение `board` является близким общим соответствием — проверьте реестр плат platformio для точного соответствия.

esphome

esp32: board: esp32dev framework: type: arduino # или "esp-idf" upesy esp32 wroom devkit - 240 mhz esp32
flash: 4mb | usb: n/a

вставьте в файл `.yaml` вашего устройства. смотрите документацию esphome для получения полных опций.

esptool.py

esptool.py \ --chip esp32 \ --baud 921600 \ write_flash \ --flash_mode dio \ --flash_size 4mb \ 0x1000 bootloader.bin \ 0x8000 partitions.bin \ 0xe000 boot_app0.bin \ 0x10000 firmware.bin

установка: `pip install esptool` — замените `firmware.bin` на ваш бинарный файл, загрузчик находится по адресу `0x1000`

схема распиновки upesy esp32 wroom devkit

плата upesy esp32 wroom devkit предоставляет универсальную и гибкую схему распиновки, что делает её отличным выбором для широкого спектра iot-приложений. модуль оснащён встроенным светодиодом, подключённым к gpio13, который можно легко использовать для индикации состояния или отладки.

для последовательной связи на плате выделены выводы: gpio3 для приёма данных (uart rx) и gpio1 для передачи (uart tx), что обеспечивает бесперебойный обмен данными с другими устройствами или компьютером.

для i2c связи плата имеет выводы gpio21 для sda и gpio22 для scl, позволяющие подключать периферийные устройства, такие как датчики и дисплеи. интерфейс spi также поддерживается: gpio23 (mosi), gpio19 (miso), gpio18 (sck) и gpio5 (ss). эти выводы обеспечивают высокоскоростную связь с внешними устройствами.

плата поддерживает несколько аналоговых входов через каналы adc: gpio36 (a0), gpio39 (a3), gpio32 (a4) и gpio33 (a5). эти выводы идеально подходят для подключения датчиков с аналоговым выходом. также плата имеет два цап-выхода на gpio25 (dac1) и gpio26 (dac2) для цифро-аналогового преобразования.

безопасные пины для использования

эти пины безопасны для общего использования gpio без конфликтов при загрузке или системных проблем:

led_builtin (gpio13).

uPesy ESP32 Wroom DevKit

uPesy ESP32 Wroom DevKit

О плате uPesy ESP32 Wroom DevKit

Где купить uPesy ESP32 Wroom DevKit

Технические характеристики

Связь

Микроконтроллер

Возможности и пины

Быстрая настройка

Arduino IDE

PlatformIO

ESPHome

uPesy ESP32 Wroom DevKit - 240 MHz ESP32

`Flash: 4MB | USB: N/A`

esptool.py

Схема распиновки uPesy ESP32 Wroom DevKit

Безопасные пины для использования

Пины, которых следует избегать или использовать с осторожностью

Полезные ссылки

Маппинг пинов

Инструменты и конфигурация

UPESY ESP32 WROOM DEVKIT - 240 MHZ ESP32

FLASH: 4MB | USB: N/A

UPESY ESP32 WROOM DEVKIT - 240 MHZ ESP32

FLASH: 4МБ | USB: N/A

схема распиновки upesy esp32 wroom devkit

безопасные пины для использования

platformio

esphome

upesy esp32 wroom devkit - 240 mhz esp32

`flash: 4mb | usb: n/a`

esptool.py

схема распиновки upesy esp32 wroom devkit

безопасные пины для использования

Похожие платы

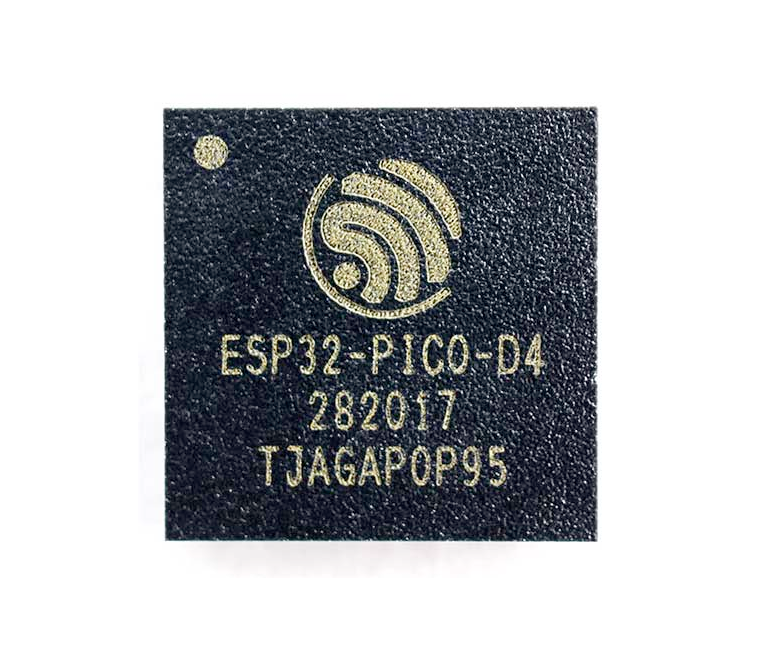

ESP32 PICO-D4

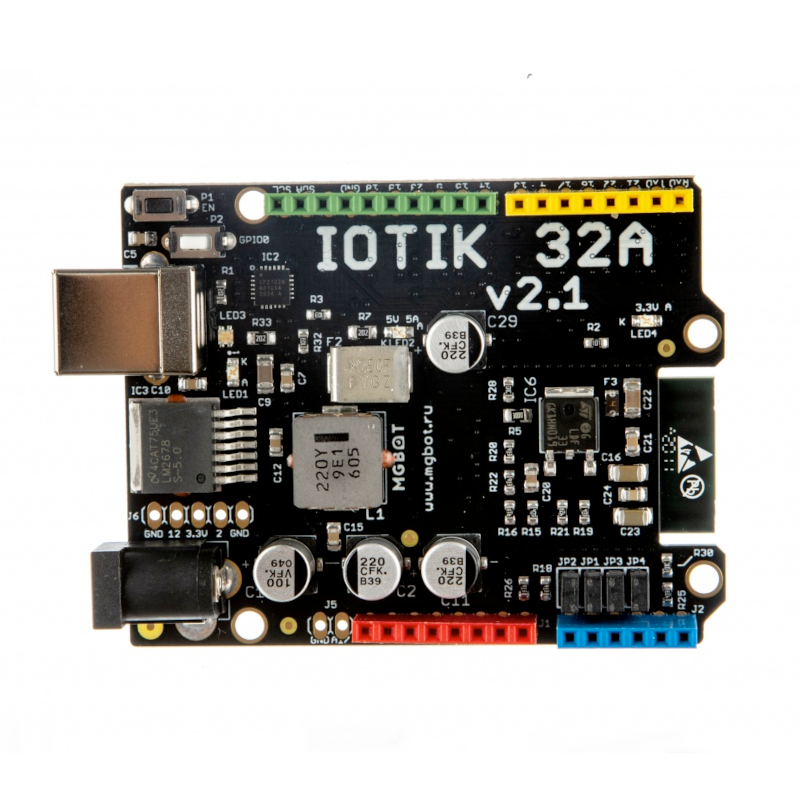

MGBOT IOTIK 32A
