Silicognition wESP32
Silicognition wESP32 — это плата разработки на базе микроконтроллера ESP32 с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 4 МБ flash-памяти. Уникальной особенностью платы является поддержка Power over Ethernet (PoE) и встроенного Ethernet-интерфейса.
О плате Silicognition wESP32
Silicognition wESP32 — это плата на базе ESP32 со встроенным Ethernet-интерфейсом и поддержкой Power over Ethernet (PoE). Плата разработана для надёжных промышленных приложений с подключением по проводной сети. Благодаря PoE устройство может получать питание через Ethernet-кабель, что упрощает установку и снижает количество проводов. Поддержка Wi-Fi и Bluetooth делает плату универсальной для различных сценариев использования — от домашней автоматизации до промышленных систем мониторинга.Технические характеристики
Полные спецификации оборудования для Silicognition wESP32
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на Silicognition wESP32 — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2.0 откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Выберите Wesp32 в меню плат.
[env:wesp32] platform = espressif32 board = esp32dev framework = arduino
; Точная конфигурация железа для Silicognition wESP32 board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_size = 4MB board_build.flash_mode = dio board_upload.flash_size = 4MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32: board: esp32dev framework: type: arduino # или "esp-idf"Silicognition wESP32 - 240 МГц ESP32
Flash: 4MB | Ethernet + PoE
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py \
--chip esp32 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x1000

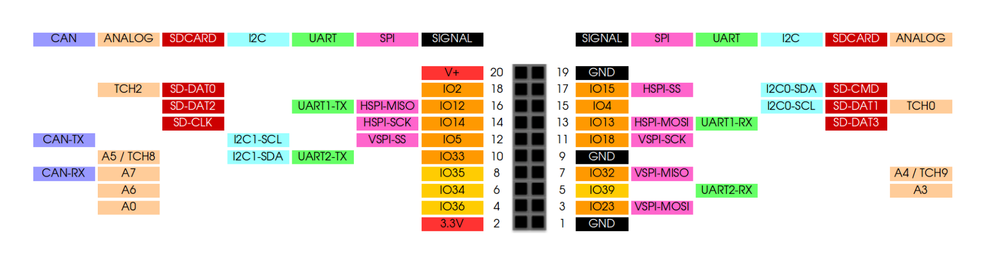

Схема распиновки Silicognition wESP32
Полная справка по выводам Silicognition wESP32
Полезные ссылки
Даташиты и ресурсы для Silicognition wESP32
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для Silicognition wESP32
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x1000 |
| Режим Flash | DIO |
| Максимальный размер | 4МБ |
