WiPy 3.0
WiPy 3.0 — это плата разработки от Pycom на базе микроконтроллера ESP32 с архитектурой XTENSA. Плата работает на частоте 240 МГц и оснащена 8 МБ flash-памяти.
О плате WiPy 3.0
WiPy 3.0 — это плата разработки от Pycom на базе микроконтроллера ESP32 с поддержкой MicroPython. Плата идеально подходит для создания сценариев IoT-устройств с низким энергопотреблением.Плата поддерживает WiFi и Bluetooth, имеет 40 цифровых контактов ввода-вывода, 18 аналоговых входов и 15 каналов PWM. Благодаря компактному размеру и поддержке MicroPython, WiPy 3.0 отлично подходит для прототипирования и production-решений в сфере интернета вещей.
Технические характеристики
Полные спецификации оборудования для WiPy 3.0
Связь
Микроконтроллер
Возможности и пины
Быстрая настройка
Arduino IDE
| Параметр | Значение |
|---|---|
| Плата (Board) | Wipy3 |
| Частота CPU | 240 MHz |
| Размер Flash | 8MB |
| Flash Mode | DIO |
| Скорость загрузки | 921600 |
| Архитектура | Xtensa |
В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите. Затем перейдите в Tools → Board и выберите "Wipy3".
PlatformIO
[env:wipy3] platform = espressif32 board = esp32dev framework = arduino
; Точная конфигурация железа для WiPy 3.0 board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_size = 8MB board_build.flash_mode = dio board_upload.flash_size = 8MB
Значение board является близким общим соответствием — см. реестр плат PlatformIO для точного соответствия.
ESPHome
esp32: board: esp32dev framework: type: arduino # или "esp-idf"WiPy 3.0 - 240 MHz ESP32
Flash: 8MB
Вставьте в файл .yaml вашего устройства. См. документацию ESPHome для ESP32 для получения полных опций.
esptool.py
esptool.py \
--chip esp32 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 8MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.binУстановка: pip install esptool — замените firmware.bin на ваш бинарный файл, загрузчик находится по адресу 0x1000.

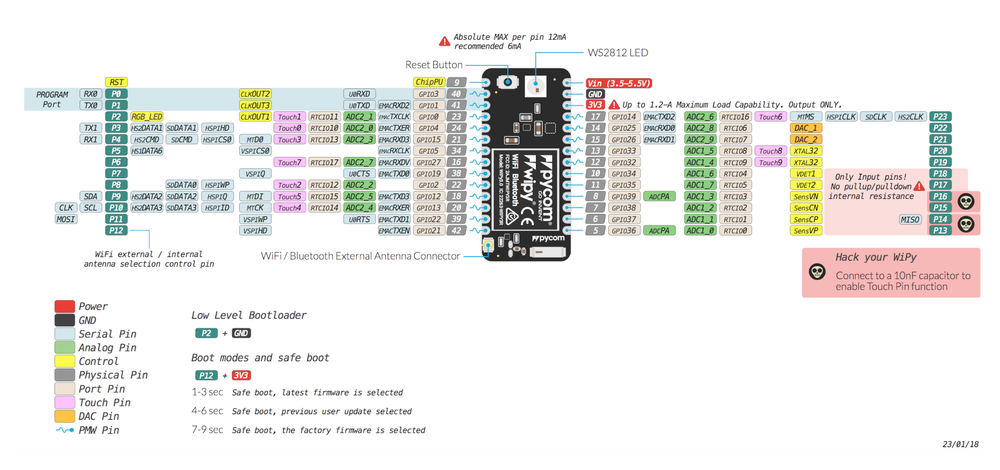

Схема распиновки WiPy 3.0
Полезные ссылки
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
