WT32-ETH01 Ethernet Module
WT32-ETH01 — это Ethernet-модуль на базе микроконтроллера ESP32 с архитектурой XTENSA. Плата работает на частоте 240 МГц и оснащена 4 МБ flash-памяти.
О плате WT32-ETH01
WT32-ETH01 — это Ethernet-модуль на базе ESP32 с LAN-портом. Идеально подходит для проводных IoT-приложений и защищённых локальных сетей. Плата сочетает в себе мощность ESP32 с возможностями проводного Ethernet-соединения, что обеспечивает стабильную и безопасную связь для промышленных и домашних проектов интернета вещей.Технические характеристики
Полные спецификации оборудования для WT32-ETH01
Связь
Микроконтроллер
Возможности и пины
Быстрая настройка
Arduino IDE
| Параметр | Значение |
|---|---|
| Плата (Board) | Wt32 Eth01 |
| Частота CPU | 240 MHz |
| Размер Flash | 4MB |
| Flash Mode | DIO |
| Скорость загрузки | 921600 |
| Архитектура | Xtensa |
В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите. Затем перейдите в Tools → Board и выберите "Wt32 Eth01".
PlatformIO
[env:wt32-eth01] platform = espressif32 board = esp32dev framework = arduino
; Точная конфигурация железа для WT32-ETH01 board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_size = 4MB board_build.flash_mode = dio board_upload.flash_size = 4MB
Значение board является близким общим соответствием — см. реестр плат PlatformIO для точного соответствия.
ESPHome
esp32: board: esp32dev framework: type: arduino # или "esp-idf"WT32-ETH01 - 240 MHz ESP32
Flash: 4MB | Ethernet
Вставьте в файл .yaml вашего устройства. См. документацию ESPHome для ESP32 для получения полных опций.
esptool.py
esptool.py \
--chip esp32 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.binУстановка: pip install esptool — замените firmware.bin на ваш бинарный файл, загрузчик находится по адресу 0x1000.

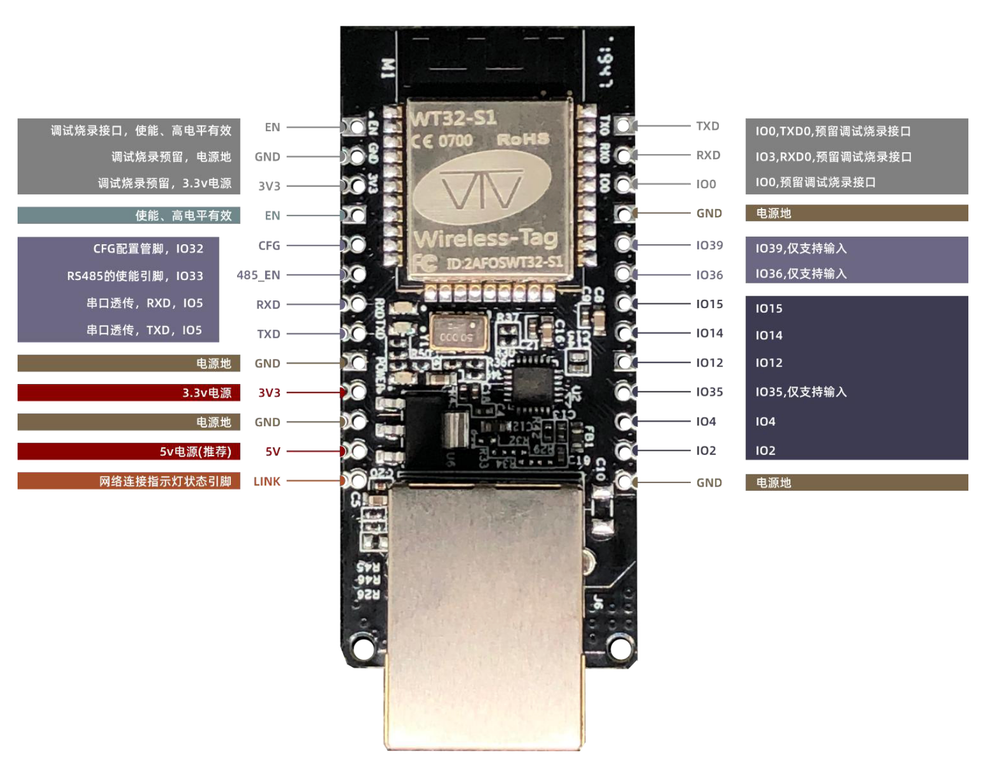

Схема распиновки WT32-ETH01
Полезные ссылки
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
