XIAO ESP32C6
XIAO ESP32C6 — это мощная плата разработки на базе чипа ESP32-C6 с архитектурой RISC-V. Плата работает на частоте 160 МГц и оснащена 8 МБ flash-памяти.

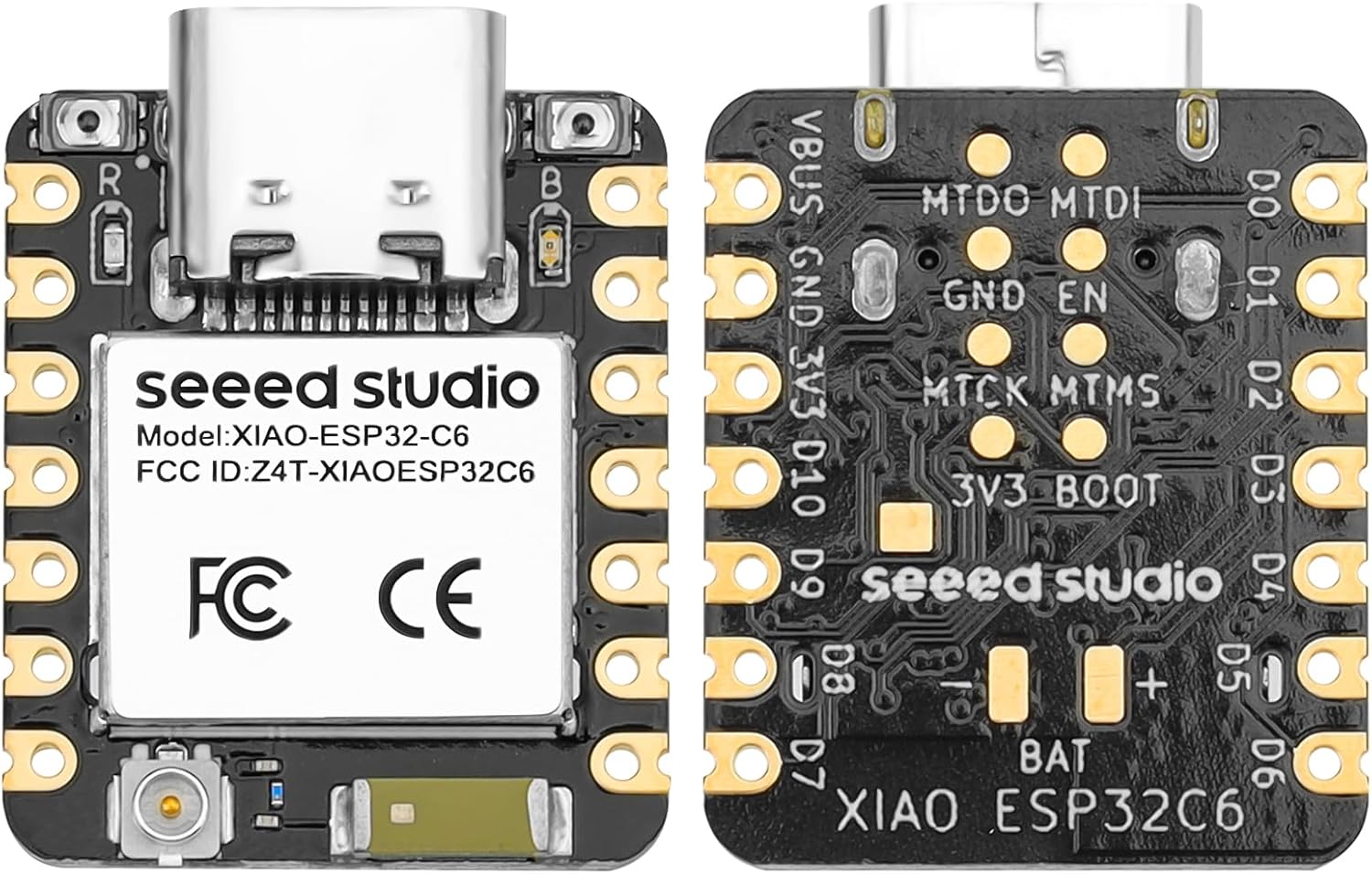

О плате XIAO ESP32C6
XIAO ESP32C6 — это мощная плата разработки на базе чипа ESP32-C6 с поддержкой WiFi 6, Bluetooth 5 (LE) и Zigbee, что делает её идеальной для современных IoT-приложений.Предназначенная для компактных проектов, плата включает USB-C порт для удобного программирования и питания, а также встроенные кнопки сброса и режима загрузчика для простой отладки.
Плата XIAO ESP32C6 поддерживает множество интерфейсов, таких как UART, I2C и SPI, что делает её отличным выбором для автоматизации умного дома, сенсорных сетей и приложений с низким энергопотреблением.
Где купить XIAO ESP32C6
Цена от
10$ за штуку
Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.
Технические характеристики
Полные спецификации оборудования для XIAO ESP32C6
Связь
Микроконтроллер
Архитектура
Возможности и пины
Быстрая настройка
Arduino IDE
| Параметр | Значение |
|---|---|
| Плата (Board) | Xiao Esp32c6 |
| Частота CPU | 160 MHz |
| Размер Flash | 8MB |
| Flash Mode | QIO |
| Скорость загрузки | 921600 |
| Архитектура | RISC-V |
В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите. Затем перейдите в Tools → Board и выберите "Xiao Esp32c6".
PlatformIO
[env:xiao-esp32c6] platform = espressif32 board = esp32-c6-devkitc-1 framework = arduino
; Точная конфигурация железа для XIAO ESP32C6 board_build.mcu = esp32c6 board_build.f_cpu = 160000000L board_build.flash_size = 8MB board_build.flash_mode = qio board_upload.flash_size = 8MB
Значение board является близким общим соответствием — см. реестр плат PlatformIO для точного соответствия.
ESPHome
esp32: board: esp32-c6-devkitc-1 framework: type: arduino # или "esp-idf"XIAO ESP32C6 - 160 MHz ESP32C6
Flash: 8MB | USB: USB-C | WiFi 6
Вставьте в файл .yaml вашего устройства. См. документацию ESPHome для ESP32 для получения полных опций.
esptool.py
esptool.py \
--chip esp32c6 \
--baud 921600 \
write_flash \
--flash_mode qio \
--flash_size 8MB \
0x0 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.binУстановка: pip install esptool — замените firmware.bin на ваш бинарный файл, загрузчик находится по адресу 0x0.

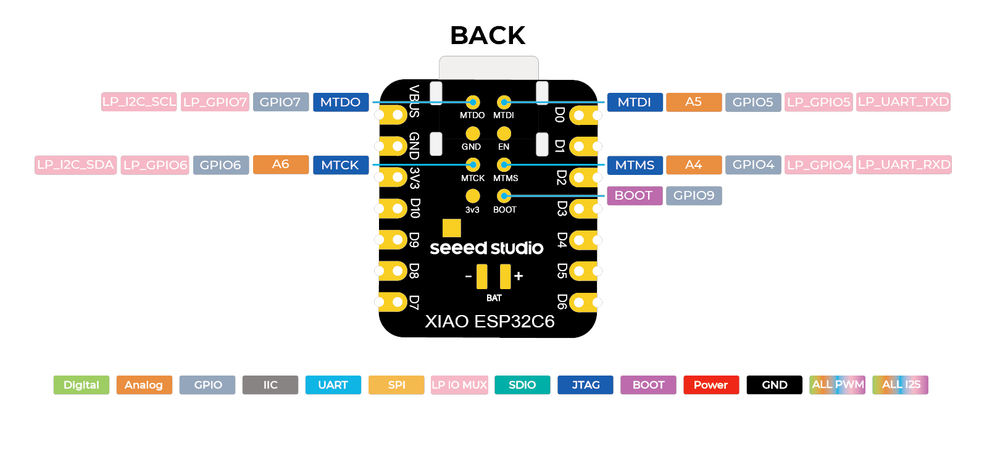

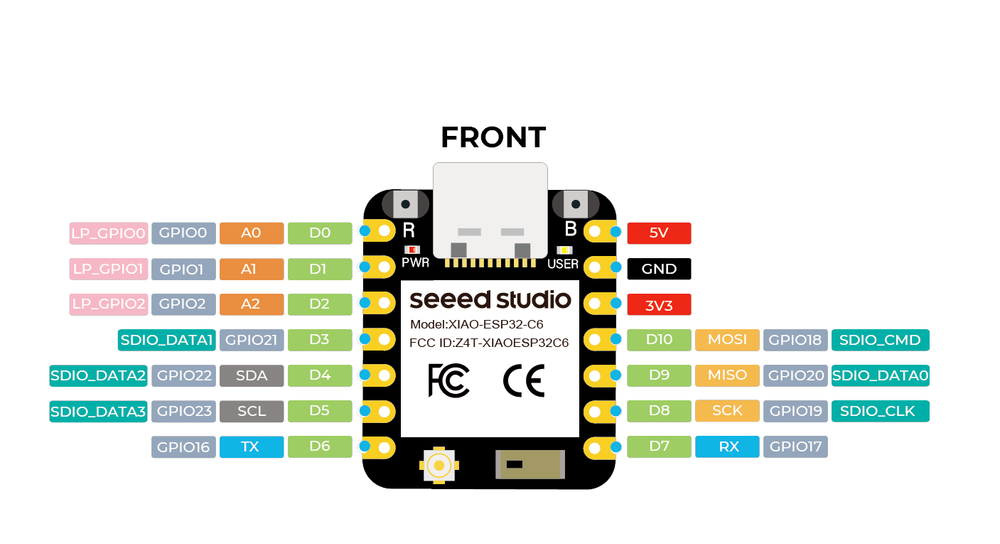

Схема распиновки XIAO ESP32C6
Распиновка XIAO ESP32C6 разработана для обеспечения хорошо сбалансированного выбора контактов ввода-вывода в компактном форм-факторе. Плата оснащена основными контактами питания: 5V, 3.3V и GND.
Для коммуникации плата поддерживает UART (RX и TX), I2C (SDA и SCL) и SPI (SCK, MISO, MOSI и SS), что позволяет интегрировать широкий спектр периферийных устройств.
Аналоговые входы, обозначенные от A0 до A3, упрощают подключение датчиков, а дополнительные GPIO обеспечивают гибкость.
Безопасные пины для использования
Эти пины безопасны для общего использования GPIO без конфликтов загрузки или системы:
Почему эти пины безопасны?
- Не участвуют в последовательности загрузки
- Нет подключений к flash/PSRAM
- Нет конфликтов с USB или JTAG
- Свободно назначаются без проблем
Пины, которых следует избегать или использовать с осторожностью
Зарезервированы для критических функций. Неправильное использование может вызвать сбои загрузки, проблемы с программированием или системные конфликты.
| Пин | Метка | Причина | Тип |
|---|---|---|---|
| IO8 | GPIO8 | Используется для выбора JTAG интерфейса при сбросе | Strapping |
| IO9 | FSPIHD | Подключен к внешней flash (сигнал data/hold) | Flash |
Полезные ссылки
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-C6
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A0 | PWM | ||
| 1 | A1 | PWM | SDA | |
| 2 | A2 | PWM | SCL | |
| 3 | A3 | PWM | ||
| 4 | A4 | PWM | ||
| 5 | A5 | PWM | ||
| 6 | A6 | PWM | ||
| 7 | PWM | |||
| 8 | PWM | |||
| 9 | PWM | |||
| 10 | PWM | |||
| 11 | PWM | |||
| 12 | PWM | USB_D- | ||
| 13 | PWM | USB_D+ | ||
| 14 | PWM | |||
| 15 | PWM | |||
| 16 | PWM | TX0 | ||
| 17 | PWM | RX0 | ||
| 18 | PWM | SS | ||
| 19 | PWM | MOSI | ||
| 20 | PWM | SCK | ||
| 21 | PWM | MISO | ||
| 22 | PWM | |||
| 23 | PWM | |||
| 24 | PWM | |||
| 25 | PWM | |||
| 26 | PWM | |||
| 27 | PWM | |||
| 28 | PWM | |||
| 29 | PWM | |||
| 30 | PWM |
