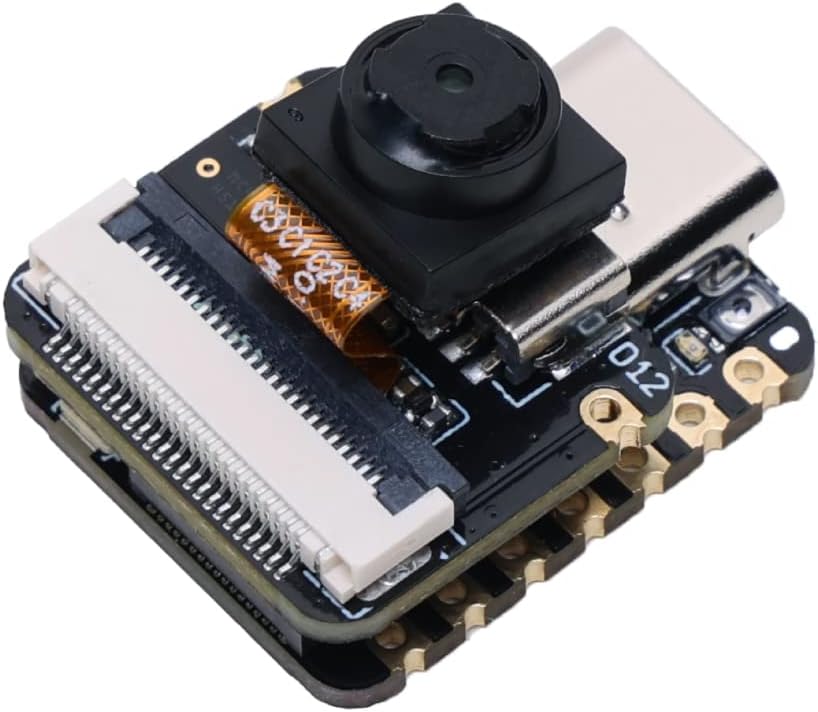

О плате XIAO ESP32S3 Sense

XIAO ESP32S3 Sense — это продвинутая плата разработки с поддержкой AI на базе двухядерного процессора ESP32-S3 со встроенной камерой и микрофоном. Плата поддерживает WiFi 4 и Bluetooth 5 (LE), что делает её отличным выбором для AI-приложений распознавания изображений, голосового управления и умных IoT-проектов.

Благодаря компактному форм-фактору (21×17.5 мм) плата включает USB-C порт для быстрого программирования и питания, а также встроенные кнопки сброса и режима загрузчика для удобной отладки.

Плата XIAO ESP32S3 Sense поддерживает множество интерфейсов связи, включая UART, I2C, SPI и ADC, а также AI-возможности для приложений пограничных вычислений в реальном времени.

Где купить XIAO ESP32S3 Sense

Цена от

18$ за штуку

Amazon.com Доставка по всему миру

Посмотреть цену

Amazon.de Доставка в ЕС

Посмотреть цену

AliExpress Лучшая цена

Посмотреть цену

Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.

Технические характеристики

Полные спецификации оборудования для XIAO ESP32S3 Sense

Связь

WiFi 802.11 b/g/n (2.4 GHz)

Bluetooth 5.0

BLE 5.0

Микроконтроллер

Модель esp32s3

Частота 240 МГц

Flash 8 МБ

PSRAM 8 МБ

Архитектура

Тип Xtensa LX7

Камера и периферия

Камера OV2640

Разрешение 1600×1200

Возможности и пины

Цифровые I/O 11

Аналоговые входы 9

PWM 11

Прерывания 11

Скачать полный даташит

Быстрая настройка

ESP32S3 240 МГц 8 МБ Flash QIO Xtensa

Arduino IDE

Параметр	Значение
Плата (Board)	Xiao Esp32s3 Sense
Частота CPU	240 MHz
Размер Flash	8MB
Flash Mode	QIO
Скорость загрузки	921600
Архитектура	Xtensa

В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите. Затем перейдите в Tools → Board и выберите "Xiao Esp32s3 Sense".

PlatformIO

[env:xiao-esp32s3-sense]
platform  = espressif32
board     = esp32-s3-devkitm-1
framework = arduino
; Точная конфигурация железа для XIAO ESP32S3 Sense
board_build.mcu        = esp32s3
board_build.f_cpu      = 240000000L
board_build.flash_size = 8MB
board_build.flash_mode = qio
board_upload.flash_size = 8MB

Значение board является близким общим соответствием — см. реестр плат PlatformIO для точного соответствия.

ESPHome

esp32:
  board: esp32-s3-devkitc-1
  framework:
    type: arduino   # или "esp-idf"
XIAO ESP32S3 Sense - 240 MHz ESP32S3
Flash: 8MB | USB: USB-C | Camera: OV2640

Вставьте в файл .yaml вашего устройства. См. документацию ESPHome для ESP32 для получения полных опций.

esptool.py

esptool.py \
  --chip esp32s3 \
  --baud 921600 \
  write_flash \
    --flash_mode qio \
    --flash_size 8MB \
    0x0 bootloader.bin \
    0x8000    partitions.bin \
    0xe000    boot_app0.bin \
    0x10000   firmware.bin

Установка: pip install esptool — замените firmware.bin на ваш бинарный файл, загрузчик находится по адресу 0x0.

Схема распиновки XIAO ESP32S3 Sense

Распиновка XIAO ESP32S3 Sense разработана для AI-проектов со встроенной поддержкой камеры и микрофона. Плата оснащена ключевыми контактами питания: 5V, 3.3V и GND для стабильного питания.

Плата поддерживает множество коммуникационных протоколов с выделенными контактами для UART (RX и TX), I2C (SDA и SCL) и SPI (SCK, MISO, MOSI и SS).

Аналоговые входы, обозначенные от A0 до A3, позволяют подключать датчики, а дополнительные GPIO обеспечивают расширяемость.

Безопасные пины для использования

Эти пины безопасны для общего использования GPIO без конфликтов загрузки или системы:

IO2 IO4 IO5 IO6 IO7 IO8 IO21

Почему эти пины безопасны?

Не участвуют в последовательности загрузки
Нет подключений к flash/PSRAM
Нет конфликтов с USB или JTAG
Свободно назначаются без проблем

Пины, которых следует избегать или использовать с осторожностью

Зарезервированы для критических функций. Неправильное использование может вызвать сбои загрузки, проблемы с программированием или системные конфликты.

Пин	Метка	Причина	Тип
IO3	GPIO3	Используется для выбора JTAG интерфейса при сбросе	Strapping
IO9	FSPIHD	Подключен к внешней flash (сигнал data/hold)	Flash
IO10	FSPICS0	Используется для выбора внешнего чипа flash	Flash
IO20	USB_D+	Подключен к USB Serial/JTAG контроллеру	USB

Полезные ссылки

Даташит платы

Технические характеристики

Даташит ESP32-S3

Справочник по микроконтроллеру

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32-S3

Цифровые I/O пины

Пины прерываний

Аналоговые входы

PWM пины

Пин	Аналог	Тач	PWM	Другое
1	A0	T1	PWM	SDA
2	A1	T2	PWM	SCL
3	A2	T3	PWM
4	A3	T4	PWM
5	A4	T5	PWM
6	A5	T6	PWM
7	A6	T7	PWM
8	A7	T8	PWM
9	A8	T9	PWM
10	A9	T10	PWM	SS
11	A10	T11	PWM	MOSI
12	A11	T12	PWM	SCK
13	A12	T13	PWM	MISO
14	A13	T14	PWM
15	A14		PWM
16	A15		PWM
17	A16		PWM
18	A17		PWM
19	A18		PWM	USB_D-
20	A19		PWM	USB_D+
21			PWM
35			PWM
36			PWM
37			PWM
38			PWM
39			PWM
40			PWM
41			PWM
42			PWM
43			PWM	TX0
44			PWM	RX0
45			PWM
46			PWM
47			PWM
48			PWM	RGB_LED

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина
