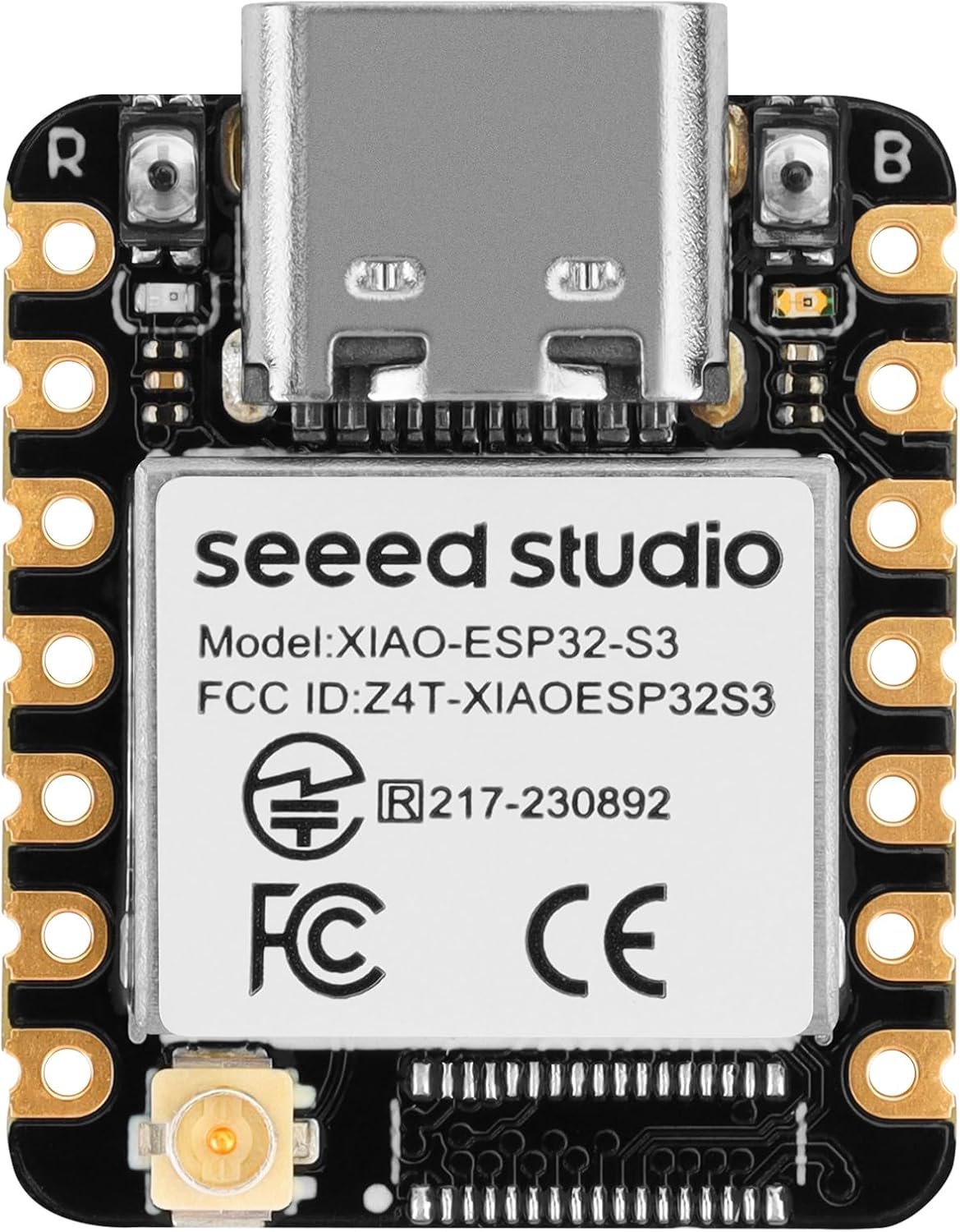

XIAO ESP32S3
XIAO ESP32S3 — это компактная плата разработки на базе мощного микроконтроллера ESP32-S3 с архитектурой XTENSA и поддержкой AI-ускорения. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 8 МБ flash-памяти и 8 МБ PSRAM.
О плате XIAO ESP32S3
XIAO ESP32S3 — это продвинутая плата разработки с двухядерным процессором ESP32-S3 и поддержкой AI-ускорения. Плата поддерживает WiFi 4 и Bluetooth 5 (LE), что делает её отличным выбором для Edge AI и IoT-приложений.Благодаря компактному форм-фактору (21×17.5 мм) плата включает USB-C порт для быстрого программирования и питания, а также встроенные кнопки сброса и режима загрузчика для удобной отладки.
Плата XIAO ESP32S3 поддерживает множество интерфейсов связи, включая UART, I2C, SPI и ADC, а также AI-возможности для обработки данных в реальном времени.
Где купить XIAO ESP32S3
Цена от
13$ за штуку
Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.
Технические характеристики
Полные спецификации оборудования для XIAO ESP32S3
Связь
Микроконтроллер
Архитектура
Возможности и пины
Быстрая настройка
Arduino IDE
| Параметр | Значение |
|---|---|
| Плата (Board) | Xiao Esp32s3 |
| Частота CPU | 240 MHz |
| Размер Flash | 8MB |
| Flash Mode | QIO |
| Скорость загрузки | 921600 |
| Архитектура | Xtensa |
В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите. Затем перейдите в Tools → Board и выберите "Xiao Esp32s3".
PlatformIO
[env:xiao-esp32s3] platform = espressif32 board = esp32-s3-devkitm-1 framework = arduino
; Точная конфигурация железа для XIAO ESP32S3 board_build.mcu = esp32s3 board_build.f_cpu = 240000000L board_build.flash_size = 8MB board_build.flash_mode = qio board_upload.flash_size = 8MB
Значение board является близким общим соответствием — см. реестр плат PlatformIO для точного соответствия.
ESPHome
esp32: board: esp32-s3-devkitc-1 framework: type: arduino # или "esp-idf"XIAO ESP32S3 - 240 MHz ESP32S3
Flash: 8MB | USB: USB-C
Вставьте в файл .yaml вашего устройства. См. документацию ESPHome для ESP32 для получения полных опций.
esptool.py
esptool.py \
--chip esp32s3 \
--baud 921600 \
write_flash \
--flash_mode qio \
--flash_size 8MB \
0x0 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.binУстановка: pip install esptool — замените firmware.bin на ваш бинарный файл, загрузчик находится по адресу 0x0.
Схема распиновки XIAO ESP32S3
Распиновка XIAO ESP32S3 разработана для высокой гибкости и производительности в компактном корпусе. Плата оснащена ключевыми контактами питания: 5V, 3.3V и GND, обеспечивающими надёжное питание.
Плата поддерживает множество коммуникационных протоколов с выделенными контактами для UART (RX и TX), I2C (SDA и SCL) и SPI (SCK, MISO, MOSI и SS).
Аналоговые входы, обозначенные от A0 до A3, позволяют подключать датчики, а дополнительные GPIO обеспечивают расширяемость.
Безопасные пины для использования
Эти пины безопасны для общего использования GPIO без конфликтов загрузки или системы:
Почему эти пины безопасны?
- Не участвуют в последовательности загрузки
- Нет подключений к flash/PSRAM
- Нет конфликтов с USB или JTAG
- Свободно назначаются без проблем
Пины, которых следует избегать или использовать с осторожностью
Зарезервированы для критических функций. Неправильное использование может вызвать сбои загрузки, проблемы с программированием или системные конфликты.
| Пин | Метка | Причина | Тип |
|---|---|---|---|
| IO3 | GPIO3 | Используется для выбора JTAG интерфейса при сбросе | Strapping |
| IO9 | FSPIHD | Подключен к внешней flash (сигнал data/hold) | Flash |
| IO10 | FSPICS0 | Используется для выбора внешнего чипа flash | Flash |
| IO20 | USB_D+ | Подключен к USB Serial/JTAG контроллеру | USB |
Полезные ссылки
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-S3
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 1 | A0 | T1 | PWM | SDA |
| 2 | A1 | T2 | PWM | SCL |
| 3 | A2 | T3 | PWM | |
| 4 | A3 | T4 | PWM | |
| 5 | A4 | T5 | PWM | |
| 6 | A5 | T6 | PWM | |
| 7 | A6 | T7 | PWM | |
| 8 | A7 | T8 | PWM | |
| 9 | A8 | T9 | PWM | |
| 10 | A9 | T10 | PWM | SS |
| 11 | A10 | T11 | PWM | MOSI |
| 12 | A11 | T12 | PWM | SCK |
| 13 | A12 | T13 | PWM | MISO |
| 14 | A13 | T14 | PWM | |
| 15 | A14 | PWM | ||
| 16 | A15 | PWM | ||
| 17 | A16 | PWM | ||
| 18 | A17 | PWM | ||
| 19 | A18 | PWM | USB_D- | |
| 20 | A19 | PWM | USB_D+ | |
| 21 | PWM | |||
| 35 | PWM | |||
| 36 | PWM | |||
| 37 | PWM | |||
| 38 | PWM | |||
| 39 | PWM | |||
| 40 | PWM | |||
| 41 | PWM | |||
| 42 | PWM | |||
| 43 | PWM | TX0 | ||
| 44 | PWM | RX0 | ||
| 45 | PWM | |||
| 46 | PWM | |||
| 47 | PWM | |||
| 48 | PWM | RGB_LED |
