Lifely Agrumino Lemon v4
Lifely Agrumino Lemon v4 — это специализированная плата разработки на базе ESP8266 с архитектурой XTENSA LX106. Она работает на частоте до 160 МГц и оснащена 4 МБ flash-памяти.
О плате Lifely Agrumino Lemon v4
Lifely Agrumino Lemon v4 — это специализированная плата разработки на базе микроконтроллера ESP8266, созданная для проектов в сфере умного сельского хозяйства и мониторинга окружающей среды. Плата оснащена встроенными датчиками для измерения влажности почвы, уровня освещенности и температуры. Благодаря компактному дизайну и низкому энергопотреблению она идеально подходит для создания автономных систем мониторинга растений. Разработчики могут легко интегрировать её с облачными сервисами для сбора и анализа данных в реальном времени.Где купить Lifely Agrumino Lemon v4
Цена ориентировочно
€30 за штуку
Цены могут меняться. Информация взята из официального магазина Lifely.
Технические характеристики
Полные спецификации оборудования для Lifely Agrumino Lemon v4
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на Lifely Agrumino Lemon v4 — автоматически сгенерированы из спецификаций платы.
В Arduino IDE установите пакет "esp8266" через Boards Manager. Для автоматизации используйте библиотеку Agrumino.
[env:agrumino_lemon] platform = espressif8266 board = esp12e framework = arduino
; Точная конфигурация для Lifely Agrumino Lemon v4 board_build.f_cpu = 160000000L board_build.flash_mode = dio lib_deps = lifelycc/Agrumino @ ^1.1.0
esp8266:
board: esp12e
Lifely Agrumino Lemon v4 - 160 МГц ESP8266
Flash: 4MB | USB: N/A</code></pre>
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP8266 для полного списка опций.
esptool.py — команда прошивки
esptool.py \
--chip esp8266 \
--baud 115200 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x0 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл.

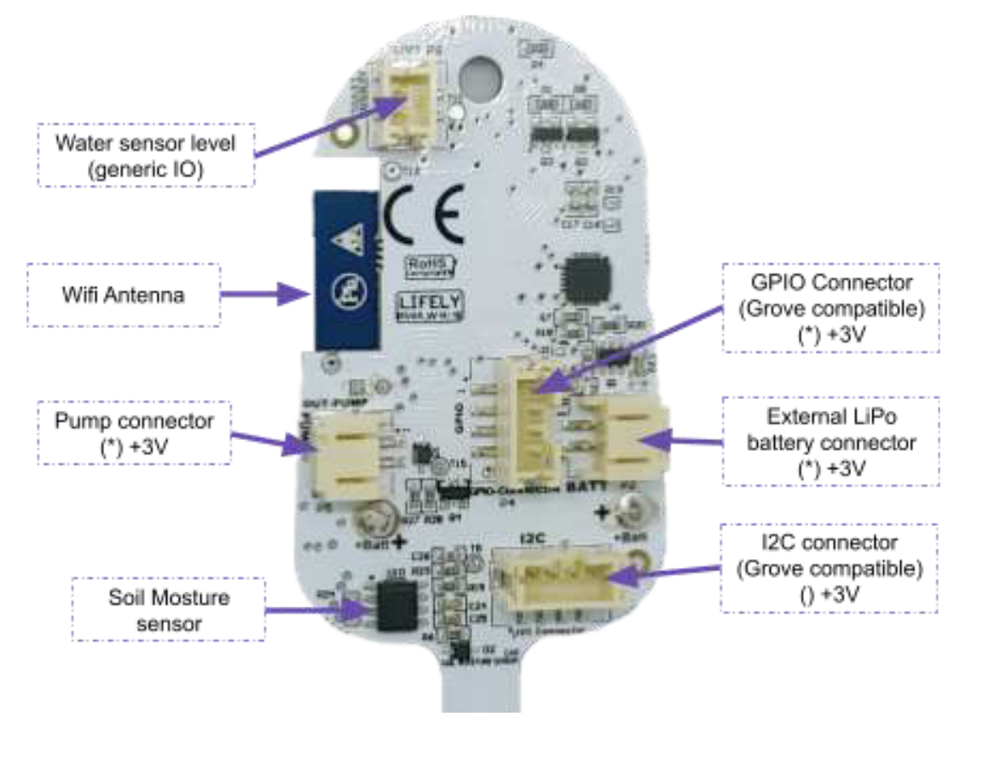

Схема распиновки Lifely Agrumino Lemon v4
Полная справка по выводам Lifely Agrumino Lemon v4
Распиновка Agrumino Lemon спроектирована с учетом специфики сельскохозяйственного мониторинга. Большинство GPIO используются встроенными датчиками (почвы, освещенности, температуры/влажности), но доступные выводы позволяют подключать дополнительные модули через интерфейсы I2C и цифровые пины.
Полезные ссылки
Ресурсы для Lifely Agrumino Lemon v4
Маппинг пинов
Полная распиновка и соответствие GPIO для Lifely Agrumino Lemon v4
9
Цифровые I/O пины
9
Пины прерываний
1
Аналоговые входы
9
PWM пины
Пин
Аналог
Тач
PWM
Другое
0
PWM
2
PWM
LED
4
PWM
5
PWM
12
PWM
13
PWM
14
PWM
15
PWM
A0
A0
Легенда
A0
Аналоговый вход
PWM
Поддержка ШИМ
LED
Встроенный светодиод
#
Номер пина
Инструменты и конфигурация по умолчанию
Настройки сборки и загрузки для Lifely Agrumino Lemon v4
Настройка
Значение
Инструмент загрузчика
esptool
Режим Flash
dio
Макс. размер данных
80 КБ
(81920 байт)
Сводка конфигурации
Lifely Agrumino Lemon v4 использует esptool для загрузки прошивки.
Режим flash: dio | Макс. размер данных: 80 КБ
Похожие платы
Другие платы разработки на базе ESP8266

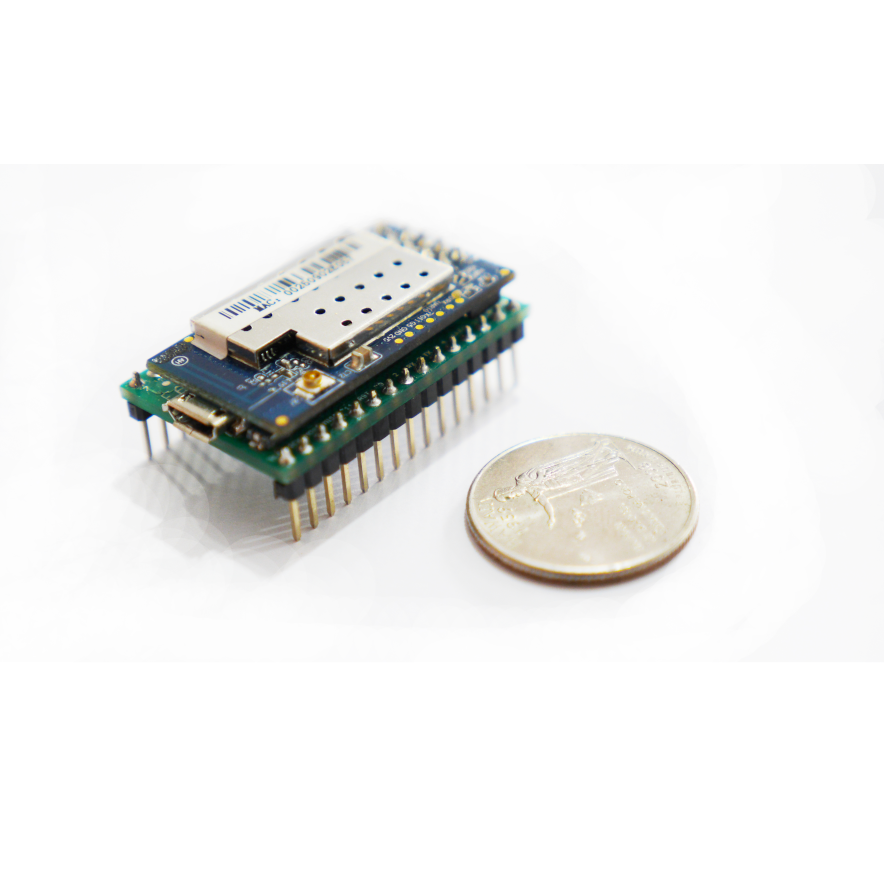

WiFiduino
Плата разработки на базе ESP8266 с Arduino-совместимым расположением выводов.
Подробнее

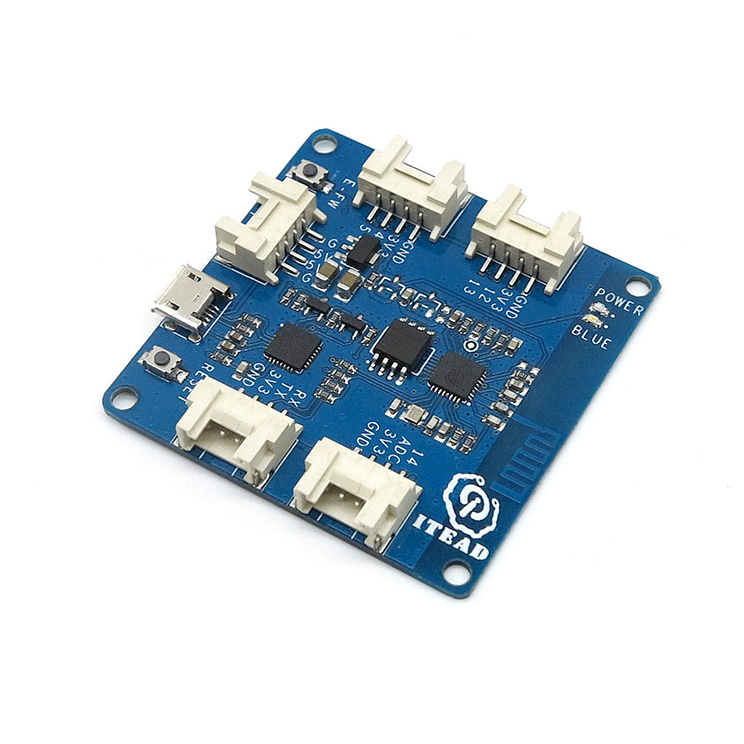

ITEAD Sonoff
Популярная серия умных переключателей на базе ESP8266 для домашней автоматизации.
Подробнее

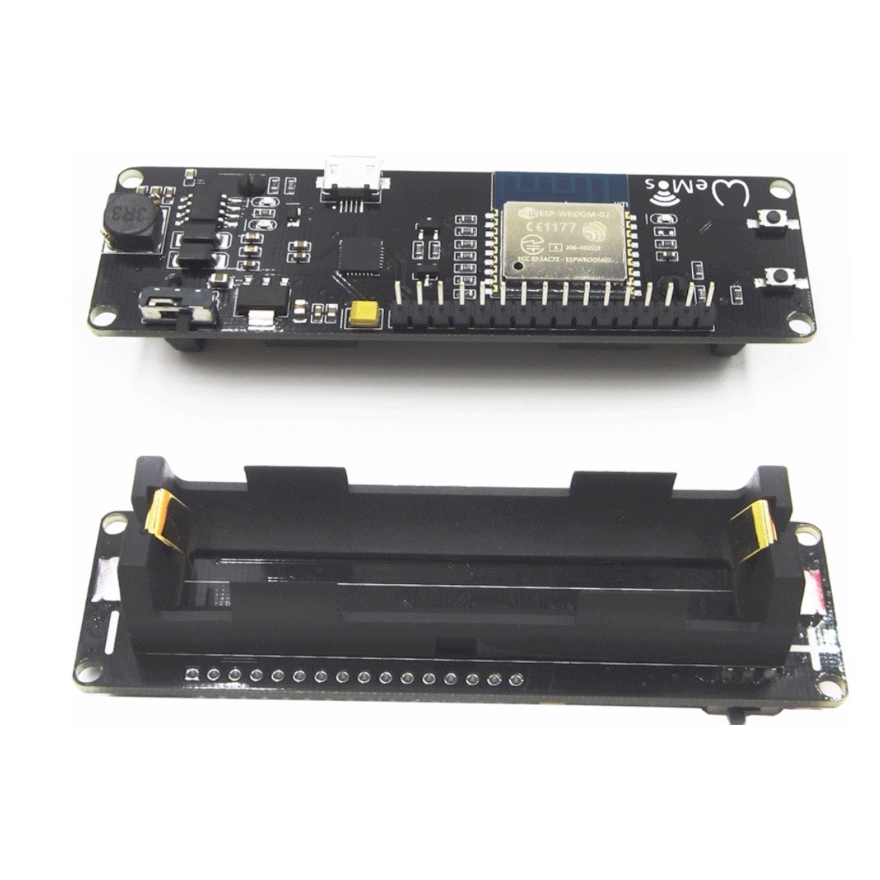

LOLIN(WEMOS) D1 ESP-WROOM-02
