Arduino ESP8266

Arduino ESP8266 — это популярная отладочная плата на базе микроконтроллера ESP8266 с архитектурой XTENSA LX106. Она работает на частоте до 160 МГц, оснащена 4 МБ flash-памяти и встроенным модулем Wi-Fi для IoT-решений.

Где купить Характеристики Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Примеры кода

Конфигурации плат

Arduino IDE

PlatformIO

ESPHome

О плате Arduino ESP8266

Arduino ESP8266 — это мощная и гибкая среда разработки для микроконтроллера ESP8266, которая позволяет создавать IoT-проекты с использованием привычного интерфейса Arduino IDE. Плата базируется на чипе ESP8266 и архитектуре Xtensa LX106, обеспечивая высокую производительность на частоте до 160 МГц. Благодаря встроенному Wi-Fi модулю, она идеально подходит для создания умных устройств, датчиков и систем домашней автоматизации, предлагая простое и эффективное решение для беспроводной связи. Это одна из самых доступных и популярных плат для интернета вещей.

Где купить Arduino ESP8266

Цена от

$3 за штуку

AliExpress Лучшая цена и доставка по всему миру

Посмотреть цену

Цены могут меняться. Мы получаем комиссию от покупок через партнерские программы.

Технические характеристики

Полные спецификации оборудования для Arduino ESP8266

Связь

WiFi 802.11 b/g/n (2.4 GHz)

Bluetooth —

BLE —

Микроконтроллер

Модель esp8266

Частота 160 МГц

Память 4 МБ

Архитектура L106

✨ Возможности и пины

Цифровые I/O 11

Аналоговые входы 1

PWM 10

Прерывания 10

Скачать даташит ESP8266

Быстрая настройка

Конфигурации для быстрого старта на Arduino ESP8266 — автоматически сгенерированы из спецификаций платы.

ESP8266 160 МГц 4МБ QIO L106

Arduino IDE

Плата (Board) Generic ESP8266 Module

Частота CPU 160 МГц

Размер Flash 4МБ

Flash Mode QIO

Архитектура Xtensa LX106

Для работы с ESP8266 добавьте URL: http://arduino.esp8266.com/stable/package_esp8266com_index.json в настройки Arduino IDE.

PlatformIO

[env:esp12e]
platform = espressif8266
board = esp12e
framework = arduino
; Точная конфигурация железа для Arduino ESP8266
board_build.f_cpu = 160000000L
board_build.flash_mode = qio

ESPHome

esp8266:
  board: esp12e

Arduino ESP8266 - 160 МГц ESP8266. Flash: 4МБ.

esptool.py — команда прошивки

esptool.py \
  --chip esp8266 \
  write_flash \
    --flash_mode qio \
    --flash_size 4MB \
    0x0 firmware.bin

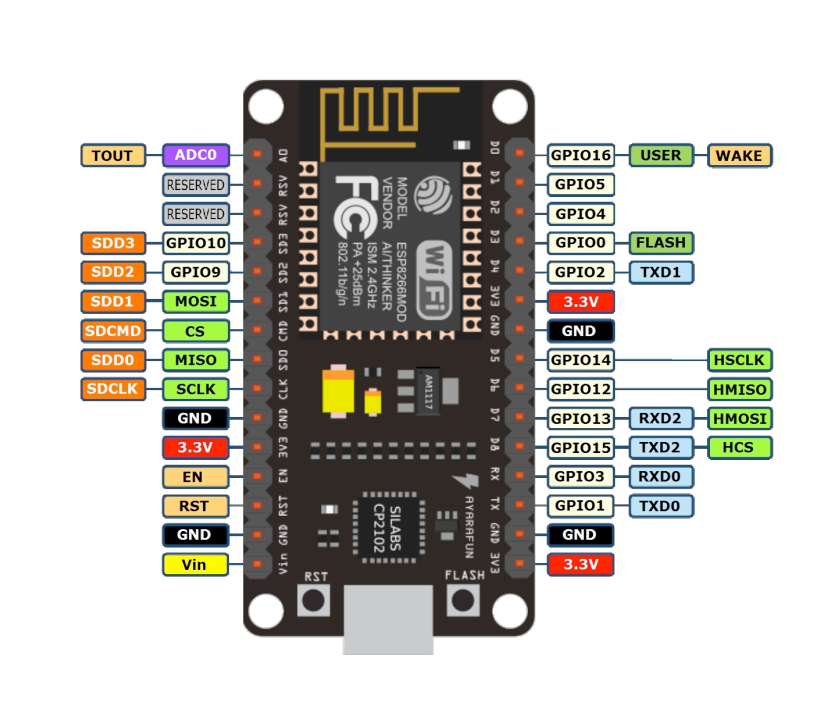

Схема распиновки Arduino ESP8266

Полная справка по выводам микроконтроллера ESP8266

Распиновка платы Arduino на базе ESP8266 обеспечивает доступ к цифровым пинам с поддержкой ШИМ и прерываний. На плате имеется один аналоговый вход (A0). Большинство GPIO пинов могут использоваться для I2C (SDA, SCL) и SPI подключений. Обратите внимание, что многие пины имеют специальные функции во время загрузки, поэтому их следует использовать с осторожностью при подключении внешней периферии.

Полезные ссылки

Ресурсы и документация для Arduino ESP8266

ESP8266 Arduino GitHub

Репозиторий ядра и примеров

Даташит ESP8266

Справочник по микроконтроллеру

Маппинг пинов

Полная распиновка и соответствие GPIO для Arduino ESP8266 (ESP-12E/F)

11

Цифровые I/O пины

10

Пины прерываний

1

Аналоговые входы

10

PWM пины

GPIO	Аналог	PWM	Другое
0		PWM	Flash, D3
1			TX0
2		PWM	LED D4
3			RX0
4		PWM	SDA D2
5		PWM	SCL D1
12		PWM	MISO, D6
13		PWM	MOSI, D7
14		PWM	SCLK, D5
15		PWM	CS, D8
16			WAKE, D0
A0	A0

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Последовательный порт

LED Встроенный светодиод

# Номер пина / GPIO

Инструменты и конфигурация по умолчанию

Настройки сборки и загрузки для Arduino ESP8266

Настройка	Значение
Инструмент загрузчика	esptool
Режим Flash	qio
Макс. размер данных	80 КБ (81920 байт)

Сводка конфигурации

Arduino ESP8266 использует esptool для загрузки прошивки.

Режим flash: qio | Макс. размер данных: 80 КБ
