</div>О плате XinaBox CW01
XinaBox CW01 — это модульное ядро Wi-Fi на базе ESP8266, предназначенное для экосистемы XinaBox. Она выполнена в уникальном форм-факторе, который позволяет соединять модули между собой без пайки с использованием xBus-разъемов. Плата идеально подходит для быстрого прототипирования IoT-устройств, поддерживая протоколы 802.11 b/g/n. Благодаря своей архитектуре и простоте использования, CW01 является отличным выбором для образовательных проектов, позволяя учащимся и разработчикам фокусироваться на логике программы, а не на сложностях схемотехники. Совместимость с Arduino IDE делает её доступной для широкого круга пользователей.Где купить XinaBox CW01
Цена от
$15 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.
Технические характеристики
Полные спецификации оборудования для XinaBox CW01
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на XinaBox CW01 — автоматически сгенерированы из спецификаций платы.
Для работы в Arduino IDE установите пакет плат ESP8266 через "Boards Manager". Выберите Generic ESP8266 Module и настройте параметры согласно таблице.
[env:xinabox_cw01] platform = espressif8266 board = esp01_1m ; Или используйте близкое совпадение framework = arduino
; Точная конфигурация железа для XinaBox CW01 board_build.mcu = esp8266 board_build.f_cpu = 160000000L board_build.flash_size = 4MB board_build.flash_mode = dio
esp8266:
board: esp01_1m
XinaBox CW01 - 160 МГц ESP8266
Flash: 4МБ | WiFi: 802.11 b/g/n</code></pre>
esptool.py — команда прошивки
esptool.py \
--chip esp8266 \
--baud 115200 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x00000 firmware.bin

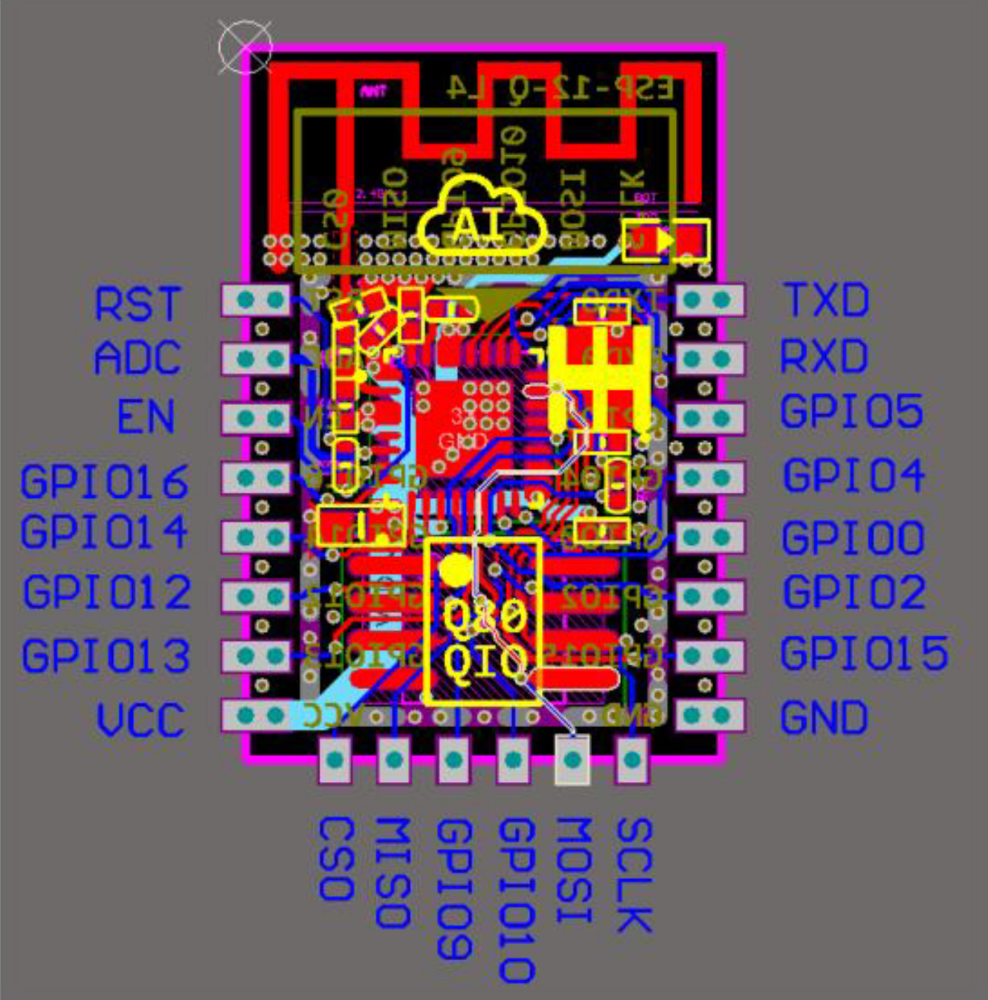

Схема распиновки XinaBox CW01
Полная справка по выводам XinaBox CW01
Распиновка XinaBox CW01 предоставляет доступ к основным интерфейсам ESP8266 через разъемы xBus. Пин 5 соединен со встроенным синим светодиодом (LED_BUILTIN), пины 12 и 13 зарезервированы для красного и зеленого светодиодов соответственно. Для работы по протоколу I2C используются выделенные пины SDA и SCL. Несмотря на модульный дизайн, все стандартные возможности GPIO сохранены для взаимодействия с внешней периферией. Разъем xBus также обеспечивает питание и общую шину данных для подключения дополнительных модулей датчиков и исполнительных устройств экосистемы XinaBox.
Полезные ссылки
Даташиты и ресурсы для XinaBox CW01
Маппинг пинов
Полная распиновка и соответствие GPIO для XinaBox CW01
17
Цифровые I/O пины
1
Пины прерываний
1
Аналоговые входы
1
PWM пины
Пин
Аналог
Тач
PWM
Другое
5
LED_BUILTIN
12
LED_RED
13
LED_GREEN
SDA
I2C SDA
SCL
I2C SCL
Легенда
A0
Аналоговый вход
PWM
Поддержка ШИМ
LED
Встроенный светодиод
#
Номер пина
Инструменты и конфигурация по умолчанию
Настройки сборки и загрузки для XinaBox CW01
Настройка
Значение
Инструмент загрузчика
esptool
Режим Flash
dio
Макс. размер данных
80 КБ
(81920 байт)
Сводка конфигурации
XinaBox CW01 использует esptool для загрузки прошивки.
Режим flash: dio | Макс. размер данных: 80 КБ
Похожие платы
Другие платы разработки на базе ESP8266

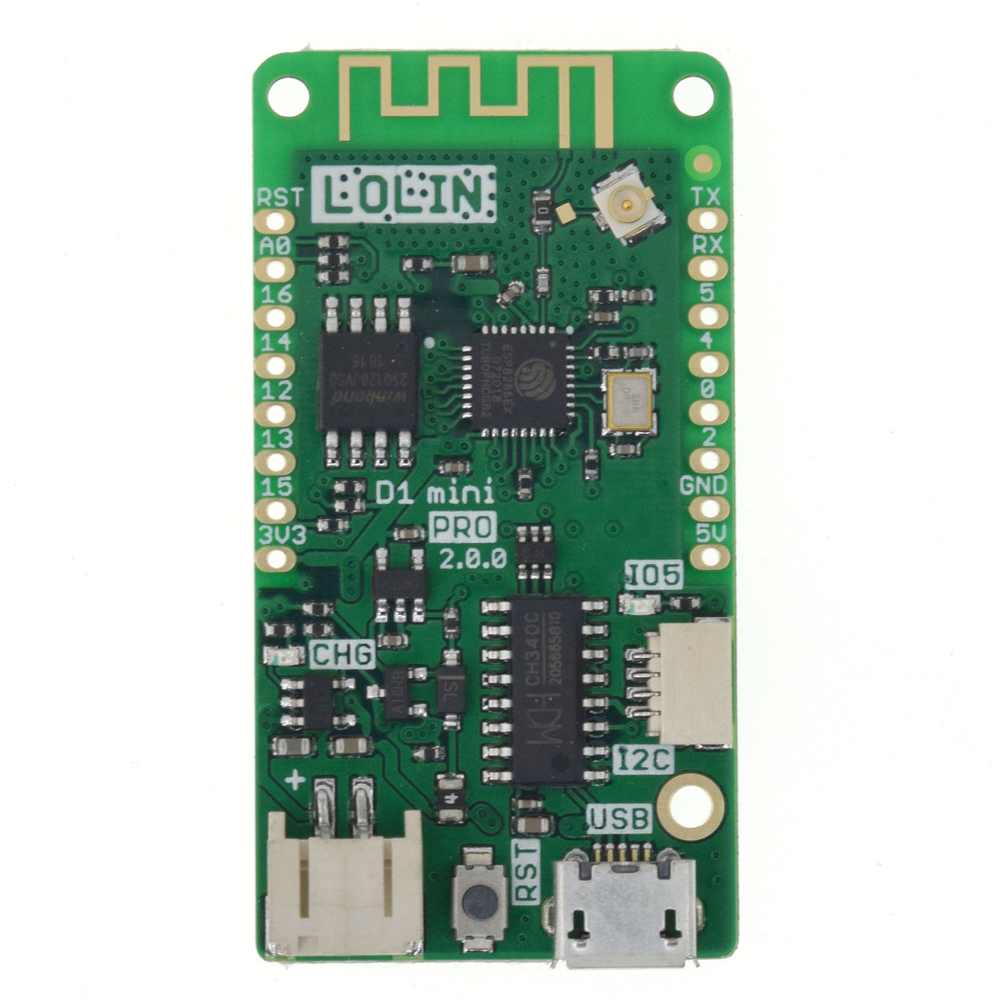

LOLIN(WEMOS) D1 mini Pro
Компактная плата на базе ESP8266 с 16 МБ flash-памяти и разъемом для внешней антенны.
Подробнее

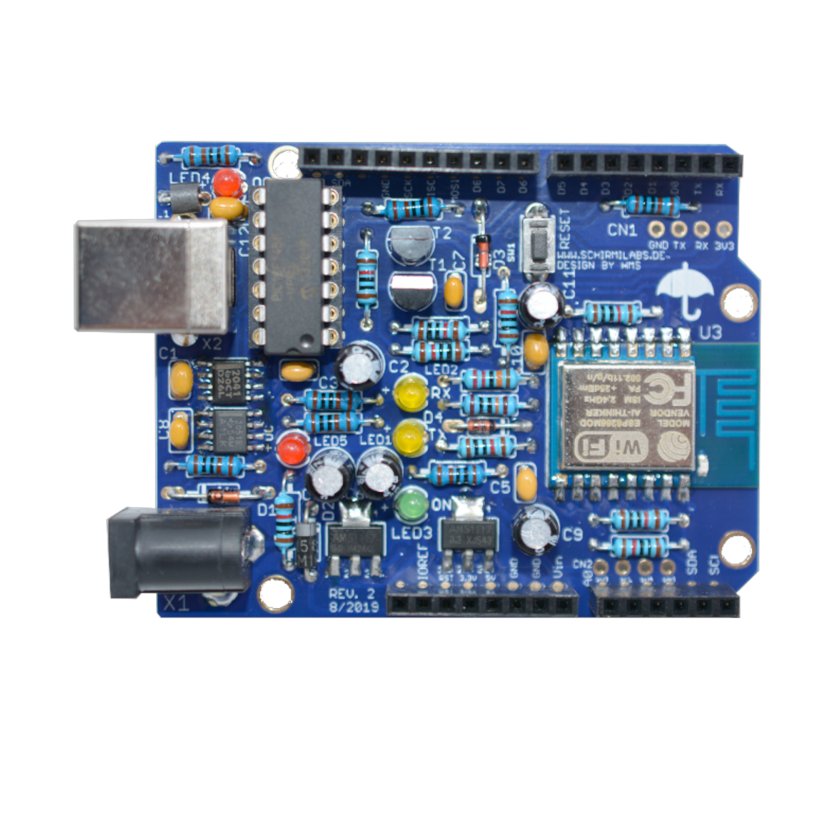

Schirmilabs Eduino WiFi
Образовательная плата разработки на базе ESP8266 с удобным доступом к пинам.
Подробнее

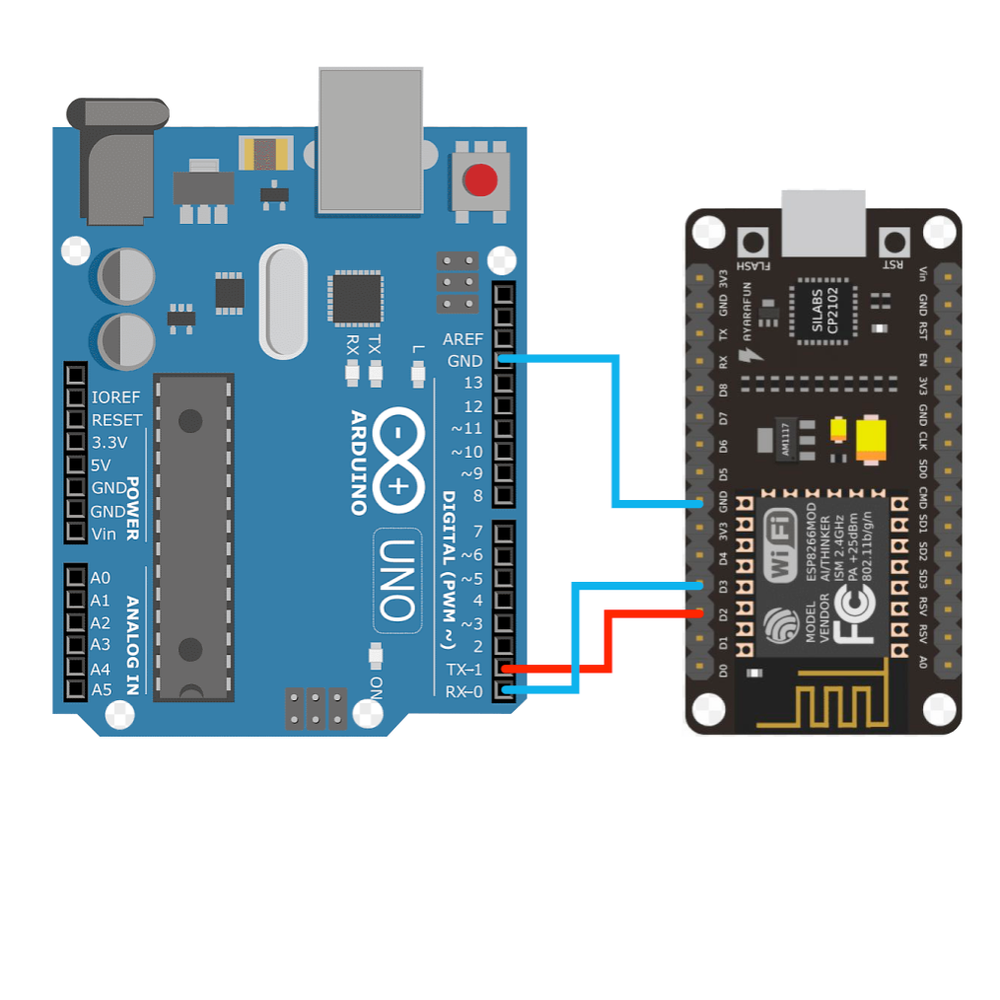

Arduino ESP8266
Классическая реализация платформы ESP8266 для совместимости с экосистемой Arduino.
Подробнее
