LOLIN(WEMOS) D1 mini (clone)
LOLIN(WEMOS) D1 mini (clone) — это популярная компактная отладочная плата на базе микроконтроллера ESP8266 с архитектурой Xtensa LX106. Она работает на частоте до 160 МГц и оснащена 4 МБ flash-памяти.

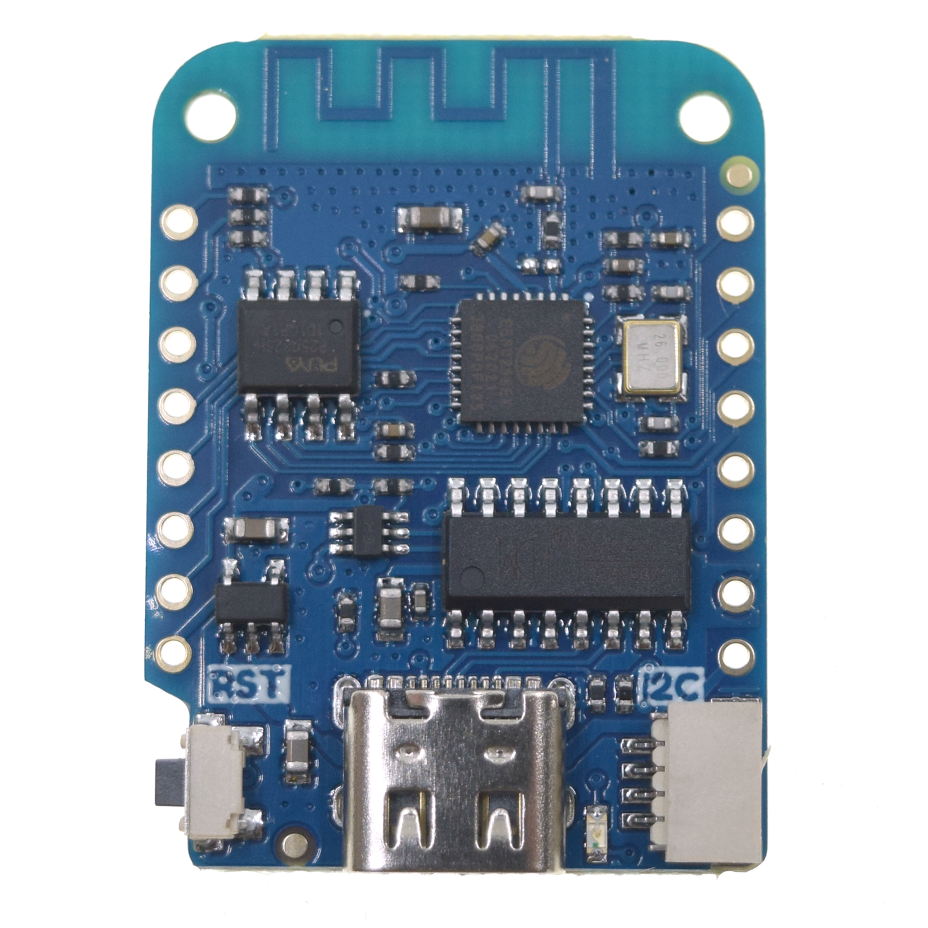

О плате LOLIN(WEMOS) D1 mini (clone)
LOLIN(WEMOS) D1 mini (clone) — это чрезвычайно популярная отладочная плата на базе микроконтроллера ESP8266. Она ценится за компактность, доступность и отличную поддержку Wi-Fi, что делает её идеальным выбором для IoT-проектов. Плата совместима с экосистемой Arduino и ESPHome, позволяя легко создавать беспроводные датчики и устройства умного дома. Несмотря на статус клона, она полностью повторяет функционал оригинала, предлагая 11 цифровых пинов и один аналоговый вход.Где купить LOLIN(WEMOS) D1 mini (clone)
Цена от
$3 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через партнёрские ссылки.
Технические характеристики
Полные спецификации оборудования для LOLIN(WEMOS) D1 mini (clone)
Связь
Микроконтроллер
Быстрая настройка
Конфигурации для быстрого старта на LOLIN(WEMOS) D1 mini (clone) — автоматически сгенерированы из спецификаций платы.
В Arduino IDE откройте Boards Manager, найдите "esp8266" и установите пакет. Выберите LOLIN(WEMOS) D1 R2 & mini в меню плат.
[env:d1_mini] platform = espressif8266 board = d1_mini framework = arduino
; Точная конфигурация железа для LOLIN(WEMOS) D1 mini (clone) board_build.mcu = esp8266 board_build.f_cpu = 160000000L board_build.flash_mode = dio upload_speed = 921600
esp8266: board: d1_miniLOLIN(WEMOS) D1 mini (clone) - 160 МГц ESP8266
Flash: 4MB | USB: CH340/CP2102
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP8266 для полного списка опций.
esptool.py \
--chip esp8266 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x0 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл.

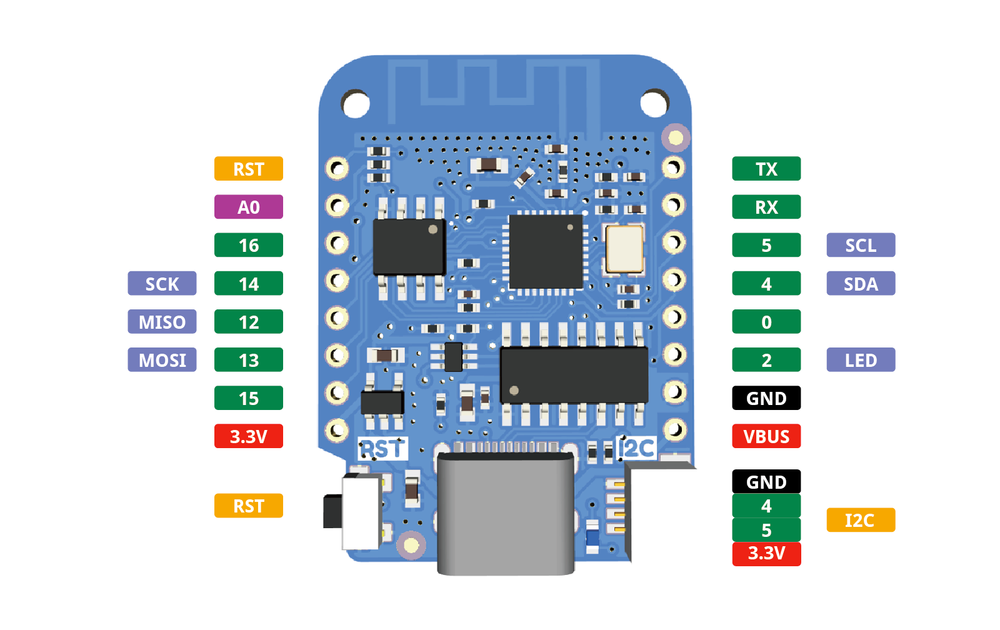

Схема распиновки LOLIN(WEMOS) D1 mini (clone)
Полная справка по выводам LOLIN(WEMOS) D1 mini (clone)
Полезные ссылки
Даташиты и ресурсы для LOLIN(WEMOS) D1 mini (clone)
Маппинг пинов
Полная распиновка и соответствие GPIO для LOLIN(WEMOS) D1 mini (clone)
| Пин (D) | GPIO | Аналог | PWM | Другое |
|---|---|---|---|---|
| D0 | 16 | WAKE | ||
| D1 | 5 | PWM | SCL | |
| D2 | 4 | PWM | SDA | |
| D3 | 0 | PWM | Flash | |
| D4 | 2 | PWM | LED | |
| D5 | 14 | PWM | SCK | |
| D6 | 12 | PWM | MISO | |
| D7 | 13 | PWM | MOSI | |
| D8 | 15 | PWM | SS | |
| RX | 3 | RX | ||
| TX | 1 | TX | ||
| A0 | A0 |
Инструменты и конфигурация по умолчанию
Настройки сборки и загрузки для LOLIN(WEMOS) D1 mini (clone)
| Настройка | Значение |
|---|---|
| Инструмент загрузки | esptool |
| Режим Flash | dio |
| Макс. размер данных |
80 КБ
(81920 байт)
|
LOLIN(WEMOS) D1 mini (clone) использует esptool для прошивки и поддерживает режим dio.
