LOLIN(WEMOS) D1 mini Lite

LOLIN(WEMOS) D1 mini Lite — это бюджетная версия популярной отладочной платы на базе микроконтроллера ESP8266 с архитектурой Xtensa LX106. Она работает на частоте процессора до 160 МГц и оснащена 4 МБ flash-памяти.

Где купить Характеристики Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Примеры кода

Конфигурации плат

Arduino IDE

PlatformIO

ESPHome

О плате LOLIN(WEMOS) D1 mini Lite

LOLIN(WEMOS) D1 mini Lite — это компактная и доступная отладочная плата, ставшая «облегченной» версией популярной D1 Mini. Она построена на базе микроконтроллера ESP8266 и идеально подходит для простых Wi-Fi сенсоров, узлов автоматизации и DIY-проектов, где критична стоимость. Несмотря на приставку Lite, плата сохраняет совместимость с большинством модулей расширения (шилдов) экосистемы Wemos D1, обеспечивая разработчикам гибкость и простоту подключения периферии. Это отличное решение для обучения и массового развертывания простых IoT-устройств.

Где купить LOLIN(WEMOS) D1 mini Lite

Цена от

$3 за штуку

AliExpress Официальный магазин LOLIN

Посмотреть цену

Amazon.com Доставка по всему миру

Посмотреть цену

Цены могут меняться. Мы получаем комиссию от покупок через партнерские программы.

Технические характеристики

Полные спецификации оборудования для LOLIN(WEMOS) D1 mini Lite

Связь

WiFi 802.11 b/g/n (2.4 GHz)

Bluetooth —

BLE —

Микроконтроллер

Модель esp8266

Частота 160 МГц

Память 4 МБ

Архитектура Xtensa LX106

✨ Возможности и пины

Цифровые I/O 11

Аналоговые входы 1 (макс. 3.2V)

PWM 10

Прерывания 10

Скачать полный даташит

Быстрая настройка

Конфигурации для быстрого старта на LOLIN(WEMOS) D1 mini Lite — автоматически сгенерированы из спецификаций платы.

ESP8266 160 МГц 4MB DOUT Xtensa

Arduino IDE

Плата (Board) LOLIN(WEMOS) D1 mini Lite

Частота CPU 160 МГц

Размер Flash 4MB

Flash Mode DOUT

Скорость загрузки 921600

Архитектура Xtensa

В Arduino IDE 2.0 установите ядро esp8266 через Boards Manager. Выберите LOLIN(WEMOS) D1 mini Lite в списке доступных плат.

PlatformIO

[env:d1_mini_lite]
platform = espressif8266
board = d1_mini_lite
framework = arduino
; Точная конфигурация железа для LOLIN(WEMOS) D1 mini Lite
board_build.mcu = esp8266
board_build.f_cpu = 160000000L
board_build.flash_mode = dout
upload_speed = 921600

Проверьте реестр плат PlatformIO для подтверждения актуальности board.

ESPHome

esp8266:
  board: d1_mini_lite

Вставьте в свой .yaml файл конфигурации. См. документацию ESPHome ESP8266 для подробностей.

esptool.py — команда прошивки

esptool.py \
  --chip esp8266 \
  --baud 921600 \
  write_flash \
    --flash_mode dout \
    --flash_size 4MB \
    0x0 firmware.bin

Убедитесь, что esptool установлен (pip install esptool). Замените firmware.bin на путь к вашей программе.

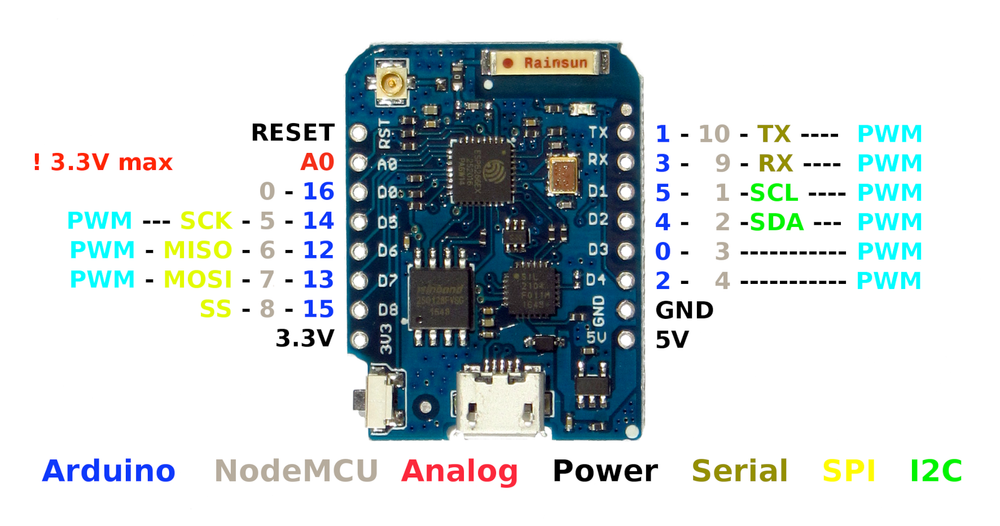

Схема распиновки LOLIN(WEMOS) D1 mini Lite

Полная справка по выводам LOLIN(WEMOS) D1 mini Lite

Распиновка D1 mini Lite включает 11 цифровых выводов ввода-вывода, все из которых поддерживают прерывания, ШИМ (PWM), I2C и 1-Wire (за исключением D0). Плата также оснащена одним аналоговым входом (A0) с максимальным входным напряжением 3.2В. Несмотря на компактный размер, плата обеспечивает доступ к ключевым интерфейсам, таким как UART (RX/TX), что делает её совместимой с огромным количеством внешних датчиков и модулей.

Полезные ссылки

Ресурсы и документация для LOLIN(WEMOS) D1 mini Lite

Официальная документация

Технические спецификации от производителя

Даташит ESP8266

Справочник по микроконтроллеру

Маппинг пинов

Полная распиновка и соответствие GPIO для LOLIN(WEMOS) D1 mini Lite

11

Цифровые I/O пины

10

Пины прерываний

1

Аналоговые входы

10

PWM пины

Пин (WEMOS)	GPIO	PWM	Другое
D0	GPIO16		Wake
D1	GPIO5	PWM	SCL
D2	GPIO4	PWM	SDA
D3	GPIO0	PWM	10k Pull-up
D4	GPIO2	PWM	LED, 10k Pull-up
D5	GPIO14	PWM	SCK
D6	GPIO12	PWM	MISO
D7	GPIO13	PWM	MOSI
D8	GPIO15	PWM	SS, 10k Pull-down
RX	GPIO3		RXD
TX	GPIO1		TXD
A0	ADC		Аналоговый вход (3.2V макс.)

Легенда

A0 Аналоговый вход

T0 Сенсорный датчик

PWM Поддержка ШИМ

RX/TX Последовательный порт

LED Встроенный светодиод

# Номер пина

Инструменты и конфигурация по умолчанию

Настройки сборки и загрузки для LOLIN(WEMOS) D1 mini Lite

Настройка	Значение
Инструмент загрузки прошивки	esptool
Режим Flash	dout
Макс. размер данных	80 КБ (81920 байт)

Сводка конфигурации

LOLIN(WEMOS) D1 mini Lite использует esptool для загрузки прошивки.

Режим flash: dout | Макс. размер данных: 80 КБ
