LOLIN(WEMOS) D1 mini Pro

LOLIN(WEMOS) D1 mini Pro — это компактная отладочная плата на базе популярного микроконтроллера ESP8266 с архитектурой Xtensa LX106. Она работает на максимальной частоте 160 МГц и оснащена увеличенным объёмом памяти — 4 МБ (или 16 МБ) flash.

Где купить Характеристики Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Примеры кода

Конфигурации плат

Arduino IDE

PlatformIO

ESPHome

О плате LOLIN(WEMOS) D1 mini Pro

LOLIN(WEMOS) D1 mini Pro — это улучшенная версия классической платы D1 Mini, построенная на базе Wi-Fi микроконтроллера ESP8266. Главными отличиями Pro-версии являются увеличенный объем flash-памяти (обычно 4 МБ или 16 МБ в зависимости от ревизии) и наличие разъема I-PEX (U.FL) для подключения внешней антенны, что делает её идеальным выбором для проектов с расширенным радиусом действия Wi-Fi. Плата сохраняет компактный форм-фактор D1 Mini и полностью совместима с её экосистемой шилдов.

Где купить LOLIN(WEMOS) D1 mini Pro

Цена от

$5 за штуку

AliExpress Лучшая цена

Посмотреть цену

Amazon.com Доставка по всему миру

Посмотреть цену

Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.

Технические характеристики

Полные спецификации оборудования для LOLIN(WEMOS) D1 mini Pro

Связь

WiFi 802.11 b/g/n (2.4 GHz)

Bluetooth —

Антенна PCB + U.FL (I-PEX)

Микроконтроллер

Модель esp8266

Частота 160 МГц

Память 4 / 16 МБ

Архитектура LX106

✨ Возможности и пины

Цифровые I/O 11

Аналоговые входы 1

PWM 10

Прерывания 10

Скачать полный даташит

Быстрая настройка

Конфигурации для быстрого старта на LOLIN(WEMOS) D1 mini Pro — автоматически сгенерированы из спецификаций платы.

ESP8266 160 МГц 4-16MB DIO/QIO LX106

Arduino IDE

Плата (Board) LOLIN(WEMOS) D1 mini Pro

Частота CPU 160 МГц

Размер Flash 4MB / 16MB

Архитектура LX106

В Arduino IDE откройте Boards Manager, найдите "esp8266" от Espressif и установите пакет. Выберите LOLIN(WEMOS) D1 mini Pro в меню плат.

PlatformIO

[env:d1_mini_pro]
platform  = espressif8266
board     = d1_mini_pro
framework = arduino
; Точная конфигурация железа для LOLIN(WEMOS) D1 mini Pro
board_build.mcu        = esp8266
board_build.f_cpu      = 160000000L

ESPHome

esp8266:
  board: d1_mini_pro
LOLIN(WEMOS) D1 mini Pro
Flash: 4-16MB | CPU: 160MHz

См. документацию ESPHome ESP8266 для полного списка опций.

esptool — команда прошивки

esptool.py \
  --chip esp8266 \
  write_flash \
    --flash_mode dio \
    0x0 firmware.bin

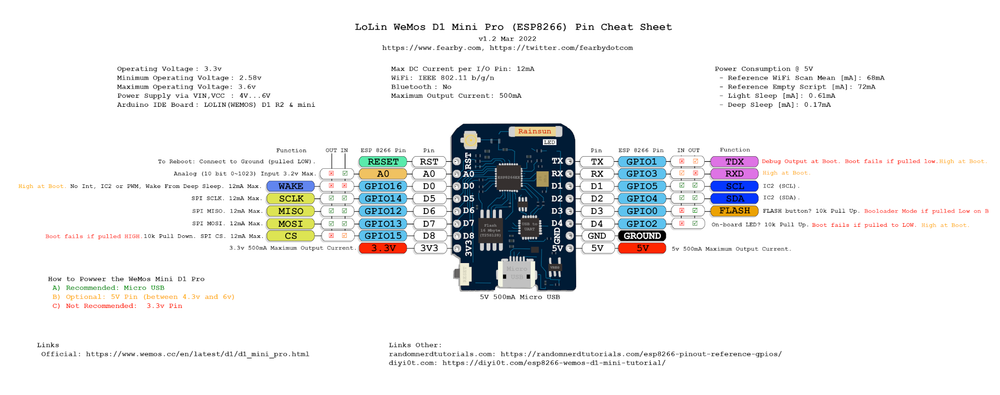

Схема распиновки LOLIN(WEMOS) D1 mini Pro

Полная справка по выводам LOLIN(WEMOS) D1 mini Pro

Распиновка D1 mini Pro идентична стандартной D1 Mini, что обеспечивает совместимость со всеми шилдами этой серии. Плата предоставляет доступ к 11 цифровым GPIO и одному аналоговому входу (A0). Имеется порт Micro-USB для питания и прошивки через встроенный чип CP2104 (в оригинальных версиях).

Полезные ссылки

Ресурсы для LOLIN(WEMOS) D1 mini Pro

Официальный сайт

WEMOS.CC

Даташит ESP8266

Справочник по МК

Маппинг пинов

Полная распиновка и соответствие GPIO для LOLIN(WEMOS) D1 mini Pro

11

Цифровые I/O пины

1

Аналоговые входы

Пин	Аналог	PWM	Другое
TX			GPIO1
RX			GPIO3
D0			GPIO16
D1		PWM	SCL (GPIO5)
D2		PWM	SDA (GPIO4)
D3		PWM	GPIO0
D4		PWM	LED (GPIO2)
D5		PWM	SCK (GPIO14)
D6		PWM	MISO (GPIO12)
D7		PWM	MOSI (GPIO13)
D8		PWM	SS (GPIO15)
A0	ADC0

Легенда

A0/ADC Аналоговый вход

PWM Поддержка ШИМ

RX/TX Последовательный порт

LED Встроенный светодиод

# Номер пина

Инструменты и конфигурация по умолчанию

Настройки сборки и загрузки для LOLIN(WEMOS) D1 mini Pro

Настройка	Значение
Инструмент загрузки	esptool
Режим Flash	dio
Макс. размер данных	80 КБ (81920 байт)

Сводка конфигурации

LOLIN(WEMOS) D1 mini Pro использует esptool для загрузки прошивки.

Режим flash: dio | Макс. размер данных: 80 КБ

LOLIN(WEMOS) D1 mini Pro

LOLIN(WEMOS) D1 mini Pro

О плате LOLIN(WEMOS) D1 mini Pro
