LOLIN(WEMOS) D1 R2 & mini
LOLIN(WEMOS) D1 R2 & mini — это популярная отладочная плата на базе микроконтроллера ESP8266 с архитектурой XTENSA LX106. Она работает на частоте до 160 МГц, оснащена 4 МБ flash-памяти и встроенным модулем Wi-Fi для IoT-решений.

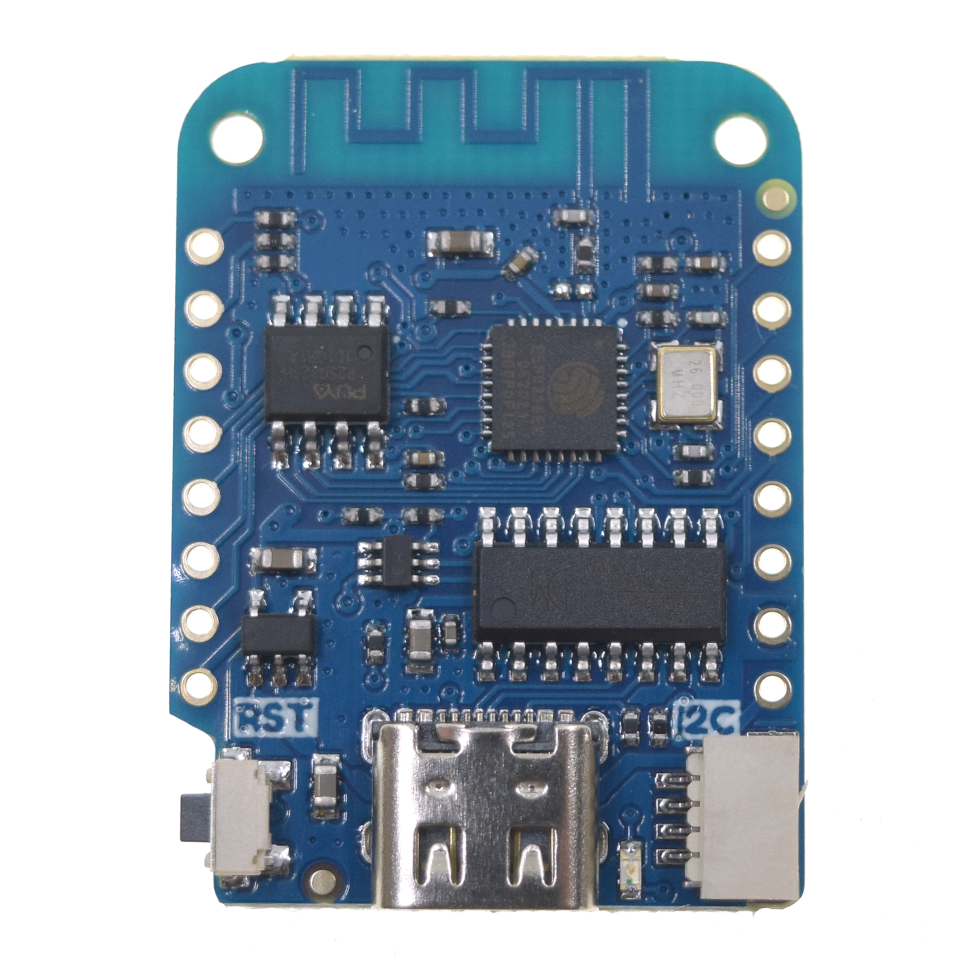

О плате LOLIN(WEMOS) D1 R2 & mini
LOLIN(WEMOS) D1 R2 & mini — это компактная и мощная отладочная плата на базе микроконтроллера ESP8266, которая позволяет создавать IoT-проекты с использованием привычного интерфейса Arduino IDE. Плата базируется на чипе ESP8266 и архитектуре Xtensa LX106, обеспечивая высокую производительность на частоте до 160 МГц. Благодаря встроенному Wi-Fi модулю, она идеально подходит для создания умных устройств, датчиков и систем домашней автоматизации, предлагая простое и эффективное решение для беспроводной связи. Это одна из самых доступных и популярных плат для интернета вещей.Где купить LOLIN(WEMOS) D1 R2 & mini
Цена от
$4 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через партнерские программы.
Технические характеристики
Полные спецификации оборудования для LOLIN(WEMOS) D1 R2 & mini
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на LOLIN(WEMOS) D1 R2 & mini — автоматически сгенерированы из спецификаций платы.
В Arduino IDE откройте Boards Manager, найдите "esp8266" и установите пакет. Выберите LOLIN(WEMOS) D1 mini в меню плат.
[env:d1_mini] platform = espressif8266 board = d1_mini framework = arduino
; Точная конфигурация железа для LOLIN(WEMOS) D1 R2 & mini board_build.mcu = esp8266 board_build.f_cpu = 160000000L board_build.flash_size = 4MB board_build.flash_mode = dio
Проверьте реестр плат PlatformIO для точного соответствия.
esp8266: board: d1_miniLOLIN(WEMOS) D1 R2 & mini - 160 МГц ESP8266
Flash: 4MB | USB: Built-in
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP8266 для полного списка опций.
esptool.py \
--chip esp8266 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x0 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл.

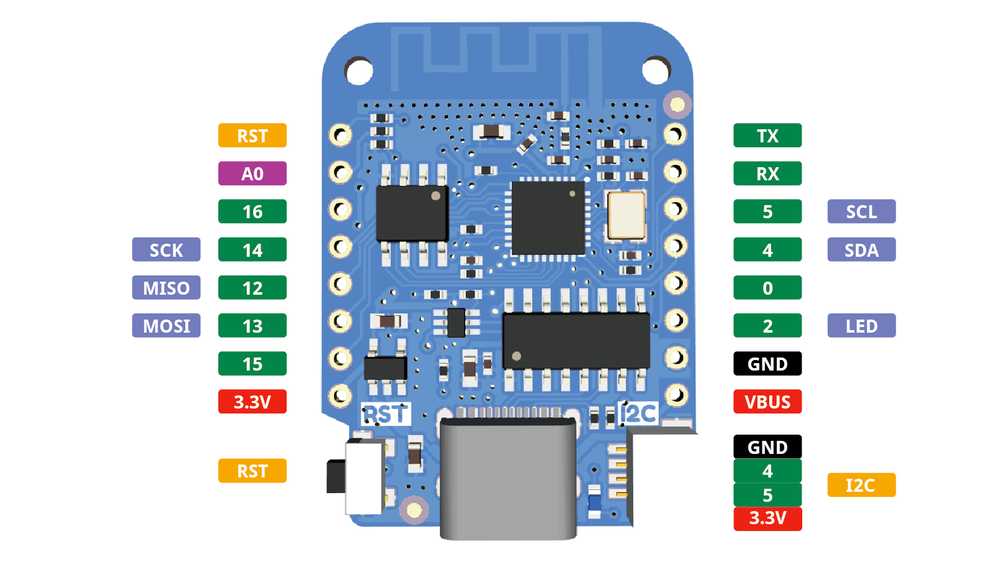

Схема распиновки LOLIN(WEMOS) D1 R2 & mini
Полная справка по выводам LOLIN(WEMOS) D1 R2 & mini
RST для сброса платы, а также выходы 3.3V и 5V для питания внешних компонентов. Большинство GPIO пинов могут использоваться для I2C (SDA, SCL) и SPI подключений. Встроенный светодиод обычно подключен к GPIO2 (D4), что позволяет использовать его для визуальной индикации состояния.
Полезные ссылки
Даташиты и ресурсы для LOLIN(WEMOS) D1 R2 & mini
Маппинг пинов
Полная распиновка и соответствие GPIO для LOLIN(WEMOS) D1 R2 & mini
| Пин | Аналог | PWM | Другое |
|---|---|---|---|
| A0 | ADC | ||
| 0 (D3) | PWM | Flash | |
| 1 (TX) | PWM | TX | |
| 2 (D4) | PWM | LED | |
| 3 (RX) | PWM | RX | |
| 4 (D2) | PWM | SDA | |
| 5 (D1) | PWM | SCL | |
| 12 (D6) | PWM | MISO | |
| 13 (D7) | PWM | MOSI | |
| 14 (D5) | PWM | SCK | |
| 15 (D8) | PWM | CS | |
| 16 (D0) | WAKE |
Инструменты и конфигурация по умолчанию
Настройки сборки и загрузки для LOLIN(WEMOS) D1 R2 & mini
| Настройка | Значение |
|---|---|
| Uploader tool | esptool |
| Режим Flash | dio |
| Макс. размер данных |
80 КБ
(81920 байт)
|
LOLIN(WEMOS) D1 R2 & mini использует esptool для загрузки.
Режим flash: dio
Похожие платы
Другие платы разработки с микроконтроллером ESP8266
