LOLIN(WEMOS) D1 ESP-WROOM-02
LOLIN(WEMOS) D1 ESP-WROOM-02 — это отладочная плата на базе микроконтроллера ESP8266 с архитектурой Xtensa LX106. Она обеспечивает максимальную частоту процессора 160 МГц и оснащена 4 МБ flash-памяти.
<div class="flex flex-col gap-3">
<div class="rounded-2xl border border-slate-200 dark:border-slate-800 bg-white dark:bg-slate-900 p-5 shadow-sm">
<div class="flex items-center gap-3 mb-4">
<div class="w-9 h-9 rounded-xl bg-blue-100 dark:bg-blue-900/40 text-blue-700 dark:text-blue-300 flex items-center justify-center shrink-0">
<svg class="w-5 h-5" fill="none" viewBox="0 0 24 24" stroke="currentColor"><path stroke-linecap="round" stroke-linejoin="round" stroke-width="2" d="M13 10V3L4 14h7v7l9-11h-7z" /></svg>
</div>
<div class="min-w-0">
<div class="text-sm font-bold text-slate-900 dark:text-slate-100 leading-tight">Примеры кода</div>
<div class="text-xs text-slate-500 dark:text-slate-400 font-medium">Конфигурации плат</div>
</div>
</div>
<div class="flex flex-col gap-2">
<a href="#quick-setup" class="flex items-center gap-3 p-2.5 rounded-xl bg-slate-50 hover:bg-slate-100 dark:bg-slate-800/40 dark:hover:bg-slate-800 transition-colors !no-underline group/link">
<img src="/img/UacrygeoB1-40.png" alt="Arduino" class="w-7 h-7 object-contain shrink-0 group-hover/link:scale-110 transition-transform" loading="lazy" />
<div class="min-w-0">
<div class="font-bold text-slate-900 dark:text-slate-100 text-xs leading-tight">Arduino IDE</div>
</div>
</a>
<a href="#quick-setup" class="flex items-center gap-3 p-2.5 rounded-xl bg-slate-50 hover:bg-slate-100 dark:bg-slate-800/40 dark:hover:bg-slate-800 transition-colors !no-underline group/link">
<img src="/img/fPFt3pzlbd-40.png" alt="PlatformIO" class="w-7 h-7 object-contain shrink-0 group-hover/link:scale-110 transition-transform" loading="lazy" />
<div class="min-w-0">
<div class="font-bold text-slate-900 dark:text-slate-100 text-xs leading-tight">PlatformIO</div>
</div>
</a>
<a href="#quick-setup" class="flex items-center gap-3 p-2.5 rounded-xl bg-slate-50 hover:bg-slate-100 dark:bg-slate-800/40 dark:hover:bg-slate-800 transition-colors !no-underline group/link">
<img src="/img/CvS9ia05Te-40.png" alt="ESPHome" class="w-7 h-7 object-contain shrink-0 group-hover/link:scale-110 transition-transform" loading="lazy" />
<div class="min-w-0">
<div class="font-bold text-slate-900 dark:text-slate-100 text-xs leading-tight">ESPHome</div>
</div>
</a>
</div>
</div>
</div>О плате LOLIN(WEMOS) D1 ESP-WROOM-02
LOLIN(WEMOS) D1 ESP-WROOM-02 — это плата разработки на базе модуля WROOM-02 (чип ESP8266), выполненная в популярном форм-факторе Arduino Uno. Это позволяет использовать множество существующих расширений (шилдов), добавляя при этом полноценные возможности Wi-Fi в ваши проекты. Плата идеально подходит для создания устройств интернета вещей (IoT), систем умного дома и образовательных проектов, обеспечивая простой переход от классических плат Arduino к миру беспроводных технологий.Где купить LOLIN(WEMOS) D1 ESP-WROOM-02
Цена от
$8 за штуку
Цены могут меняться. Информация предоставлена в ознакомительных целях.
Технические характеристики
Полные спецификации оборудования для LOLIN(WEMOS) D1 ESP-WROOM-02
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на LOLIN(WEMOS) D1 ESP-WROOM-02 — автоматически сгенерированы из спецификаций платы.
В Arduino IDE откройте Менеджер плат, найдите "esp8266" и установите пакет. Выберите WeMos D1 R2 & mini в меню плат.
[env:d1_wroom_02] platform = espressif8266 board = d1_wroom_02 framework = arduino
; Точная конфигурация железа для LOLIN(WEMOS) D1 ESP-WROOM-02 board_build.mcu = esp8266 board_build.f_cpu = 160000000L board_build.flash_mode = dio
esp8266:
board: d1_wroom_02
LOLIN(WEMOS) D1 ESP-WROOM-02 - 160 МГц ESP8266
Flash: 4MB | USB: N/A</code></pre>
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP8266 для полного списка опций.
esptool.py — команда прошивки
esptool.py \
--chip esp8266 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x0 firmware.bin

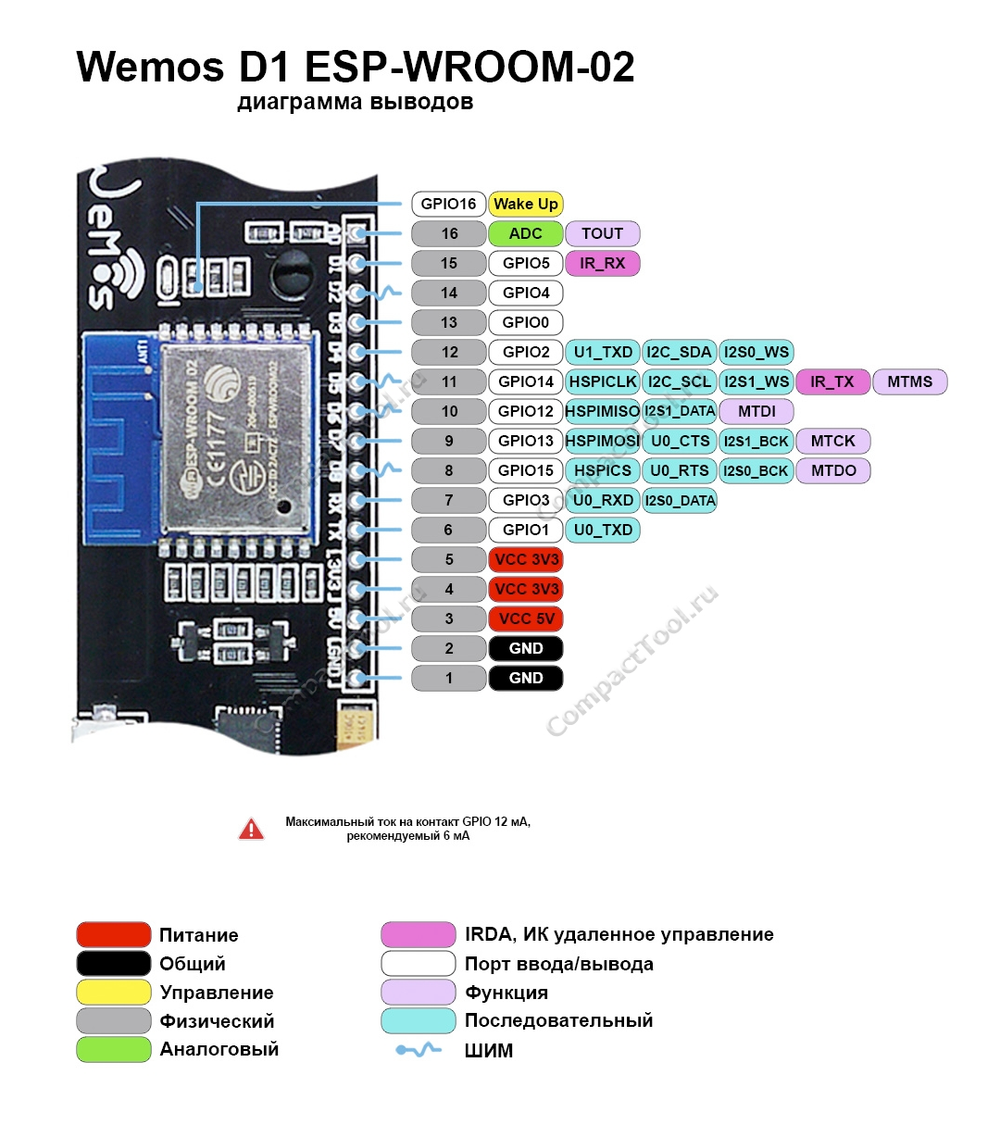

Схема распиновки LOLIN(WEMOS) D1 ESP-WROOM-02
Полная справка по выводам LOLIN(WEMOS) D1 ESP-WROOM-02
Распиновка LOLIN(WEMOS) D1 ESP-WROOM-02 следует форм-фактору Arduino Uno, что делает её совместимой со многими шилдами. Основные GPIO выведены на стандартные разъемы. На плате присутствуют выделенные UART интерфейсы (TX, RX) и I2C (SDA, SCL). Обратите внимание на встроенный светодиод, подключенный к GPIO2. Единственный аналоговый вход (A0) поддерживает напряжение до 3.3В за счет встроенного делителя напряжения на плате.
Маппинг пинов
Полная распиновка и соответствие GPIO для LOLIN(WEMOS) D1 ESP-WROOM-02
11
Цифровые I/O пины
10
Пины прерываний
1
Аналоговые входы
10
PWM пины
Пин
Аналог
Тач
PWM
Другое
0
PWM
1
PWM
TX
2
PWM
LED
3
PWM
RX
4
PWM
5
PWM
12
PWM
13
PWM
14
PWM
15
PWM
16
PWM
-
A0
Легенда
A0
Аналоговый вход
PWM
Поддержка ШИМ
RX/TX
Последовательный порт
LED
Встроенный светодиод
#
Номер пина
Инструменты и конфигурация по умолчанию
Настройки сборки и загрузки для LOLIN(WEMOS) D1 ESP-WROOM-02
Настройка
Значение
Инструмент загрузки прошивки
esptool
Режим Flash
dio
Макс. размер данных
80 КБ
(81920 байт)
Сводка конфигурации
LOLIN(WEMOS) D1 ESP-WROOM-02 использует esptool для загрузки.
