LOLIN (WeMos) D1 R1
LOLIN (WeMos) D1 R1 — это отладочная плата на базе популярного микроконтроллера ESP8266 с архитектурой XTENSA LX106. Она работает на максимальной частоте 160 МГц и оснащена 4 МБ flash-памяти.
О плате LOLIN (WeMos) D1 R1

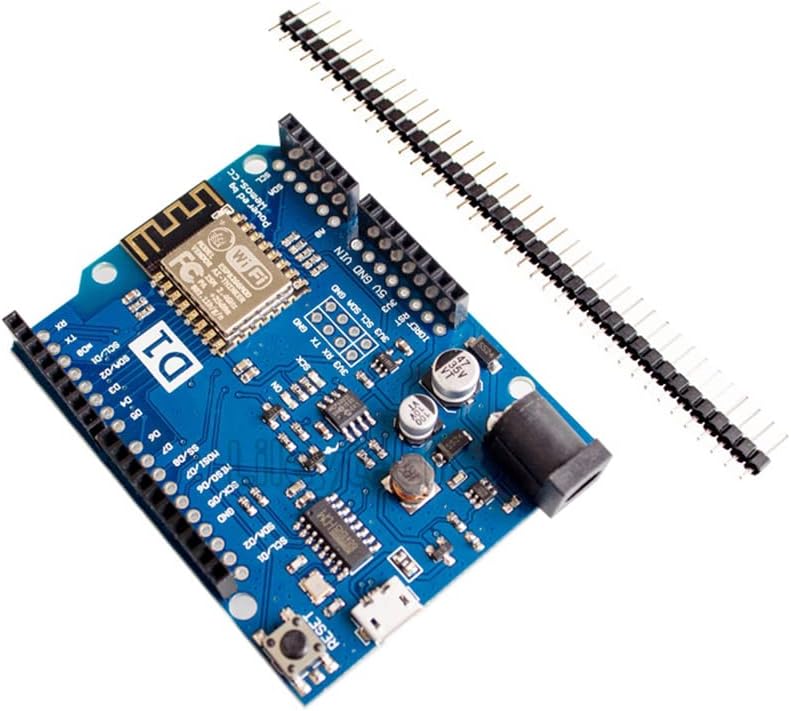

LOLIN (WeMos) D1 R1 — это ранняя версия отладочной платы серии D1, выполненная в форм-факторе Arduino Uno. Она базируется на микроконтроллере ESP8266 и предназначена для обеспечения совместимости с периферийными модулями (шилдами) для Arduino при сохранении возможностей Wi-Fi. Плата идеально подходит для легкого перехода с классических плат Arduino на платформу ESP8266, предоставляя доступ к 11 цифровым входам/выходам (с поддержкой прерываний, ШИМ, I2C и One-Wire) и одному аналоговому входу (максимальное напряжение 3.2В).Где купить LOLIN (WeMos) D1 R1
Цена от
$10 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.
Технические характеристики
Полные спецификации оборудования для LOLIN (WeMos) D1 R1
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на LOLIN (WeMos) D1 R1 — на основе характеристик платы.
В Arduino IDE откройте Менеджер плат, найдите "esp8266" и установите пакет. Выберите WeMos D1 R1 в меню плат.
[env:d1_mini] platform = espressif8266 board = d1_mini framework = arduino
; Точная конфигурация железа для LOLIN (WeMos) D1 R1 board_build.mcu = esp8266 board_build.f_cpu = 160000000L board_build.flash_mode = dio
Значение board может варьироваться. Проверьте реестр плат PlatformIO.
esp8266:
board: d1_mini
framework:
type: arduino
LOLIN (WeMos) D1 R1 - 160 МГц ESP8266
Flash: 4MB | Form factor: Arduino Uno style</code></pre>
Вставьте в .yaml файл устройства.
esptool.py — команда прошивки
esptool.py \
--chip esp8266 \
--baud 115200 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x0 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш файл.
Схема распиновки LOLIN (WeMos) D1 R1
Полная справка по выводам LOLIN (WeMos) D1 R1
Распиновка LOLIN D1 R1 разработана для обеспечения совместимости с шилдами Arduino Uno. Плата имеет 11 цифровых GPIO, каждый из которых (кроме D0) поддерживает прерывания, ШИМ, I2C и 1-Wire. Питание может осуществляться через разъем DC (9-24В), порт Micro USB (5В) или пин VIN. Встроенный светодиод подключен к пину D2. Обратите внимание, что логическое напряжение составляет 3.3В, а единственный аналоговый вход (A0) принимает до 3.2В.
Полезные ссылки
Ресурсы для LOLIN (WeMos) D1 R1
Маппинг пинов
Таблица соответствия GPIO для LOLIN (WeMos) D1 R1
11
Цифровые I/O пины
11
Пины прерываний
1
Аналоговые входы
11
PWM пины
Пин
Аналог
Тач
PWM
Другое
2
PWM
LED
16
SDA
SCL
SCL
A0
A0
Легенда
A0
Аналоговый вход
PWM
Поддержка ШИМ
RX/TX
Последовательный порт
LED
Встроенный светодиод
#
Номер пина
Инструменты и конфигурация по умолчанию
Настройки сборки и загрузки для LOLIN (WeMos) D1 R1
Настройка
Значение
Инструмент загрузчика
esptool
Режим Flash
dio
Макс. размер данных
80 КБ
(81920 байт)
Сводка конфигурации
LOLIN (WeMos) D1 R1 использует esptool для загрузки прошивки.
Режим flash: dio. Максимальный размер данных: 80 КБ.
