SweetPea ESP-210

SweetPea ESP-210 — это компактная отладочная плата на базе популярного микроконтроллера ESP8266 с архитектурой XTENSA LX106. Она работает на частоте до 160 МГц и оснащена 4 МБ flash-памяти.

Характеристики Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Примеры кода

Конфигурации плат

Arduino IDE

PlatformIO

ESPHome

О плате SweetPea ESP-210

SweetPea ESP-210 — это компактная плата на базе ESP8266 со встроенным USB, зарядкой для LiPo аккумуляторов и стабилизатором напряжения. Она отлично подходит для портативных IoT-приложений, где важны малый размер и автономное питание. Плата предоставляет доступ ко всем основным GPIO контроллера ESP8266, обеспечивая простой способ создания умных устройств.

Технические характеристики

Полные спецификации оборудования для SweetPea ESP-210

Связь

WiFi 802.11 b/g/n (2.4 GHz)

Bluetooth —

BLE —

Микроконтроллер

Модель esp8266

Частота 160 МГц

Память 4 МБ

Архитектура Xtensa LX106

✨ Возможности и пины

Цифровые I/O 11

Аналоговые входы 1

PWM 10

Прерывания 10

Быстрая настройка

Конфигурации для быстрого старта на SweetPea ESP-210 — автоматически сгенерированы из спецификаций платы.

ESP8266 160 МГц 4MB QIO Xtensa LX106

Arduino IDE

Плата (Board) SweetPea ESP-210

Частота CPU 160 МГц

Размер Flash 4MB

Flash Mode QIO

Архитектура Xtensa LX106

В Arduino IDE откройте Менеджер плат, установите пакет "esp8266" от ESP8266 Community и выберите SweetPea ESP-210.

PlatformIO

[env:esp210]
platform  = espressif8266
board     = esp210
framework = arduino
; Точная конфигурация железа для SweetPea ESP-210
board_build.mcu        = esp8266
board_build.f_cpu      = 160000000L
board_build.flash_size = 4MB
board_build.flash_mode = qio

ESPHome

esp8266:
  board: esp210
SweetPea ESP-210 - 160 МГц ESP8266
Flash: 4MB | USB: Built-in</code></pre>

Вставьте в .yaml файл устройства. См. документацию ESPHome ESP8266 для полного списка опций.

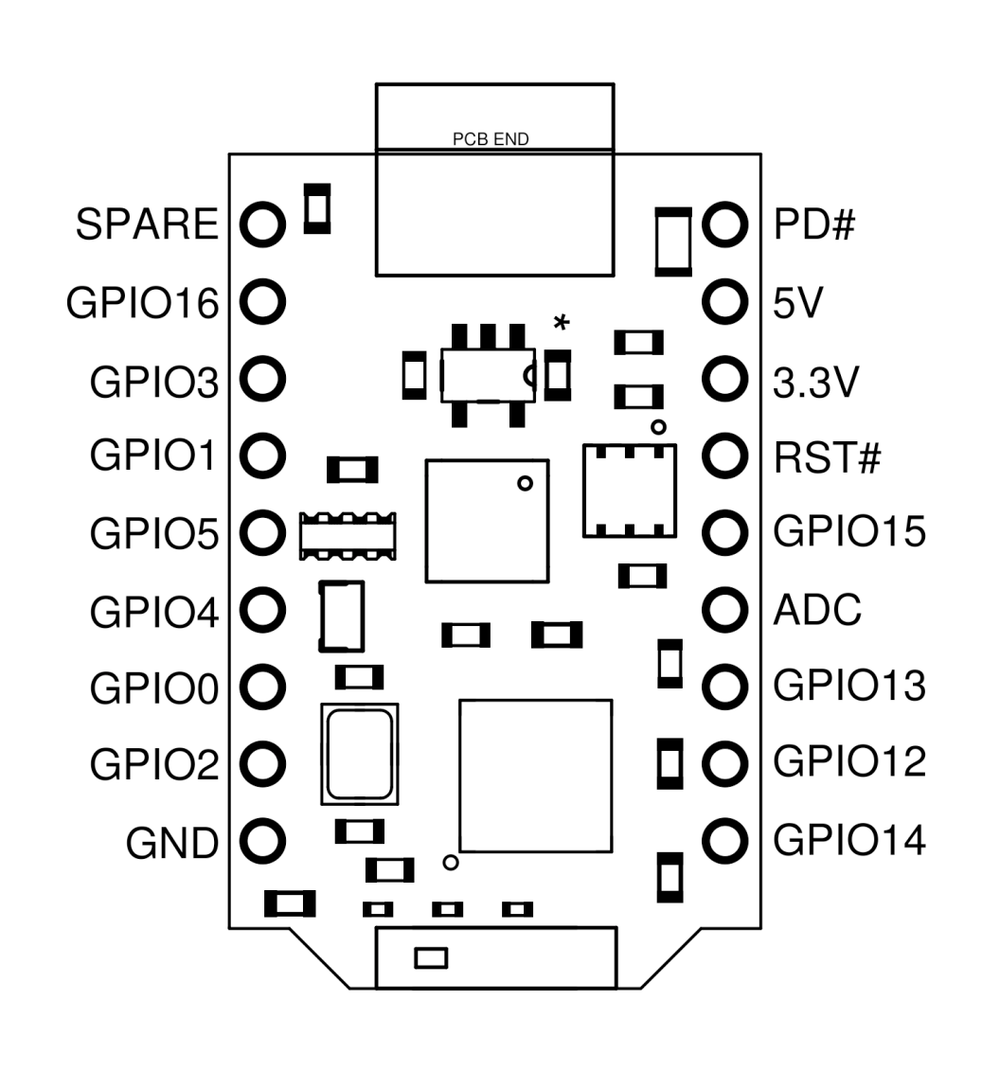

Схема распиновки SweetPea ESP-210

Полная справка по выводам SweetPea ESP-210





Распиновка SweetPea ESP-210 обеспечивает доступ к GPIO микроконтроллера ESP8266. Особенности включают встроенный светодиод (LED_BUILTIN), поддержку I2C через пины SDA/SCL и цифровые выходы с поддержкой ШИМ (PWM). Плата оснащена USB-интерфейсом для программирования и зарядки аккумуляторов.




Маппинг пинов
Полная распиновка и соответствие GPIO для SweetPea ESP-210


11
Цифровые I/O пины


10
Пины прерываний


1
Аналоговые входы


10
PWM пины







Пин
Аналог
PWM
Другое




1



  LED_BUILTIN
  SDA
  SCL






Легенда


A0
Аналоговый вход


PWM
Поддержка ШИМ


RX/TX
Последовательный порт


LED
Встроенный светодиод


#
Номер пина






Инструменты и конфигурация по умолчанию
Настройки сборки и загрузки для SweetPea ESP-210





Настройка
Значение




Инструмент загрузки
esptool


Режим Flash
qio


Макс. размер данных


80 КБ
(81920 байт)







Сводка конфигурации

SweetPea ESP-210 использует esptool для загрузки прошивки.
Режим flash: qio | Макс. размер данных: 80 КБ





Похожие платы
Другие платы разработки с микроконтроллером ESP8266






    LOLIN(WEMOS) D1 ESP-WROOM-02
    Плата разработки на базе модуля ESP-WROOM-02 с интерфейсом Arduino Uno.

        Подробнее

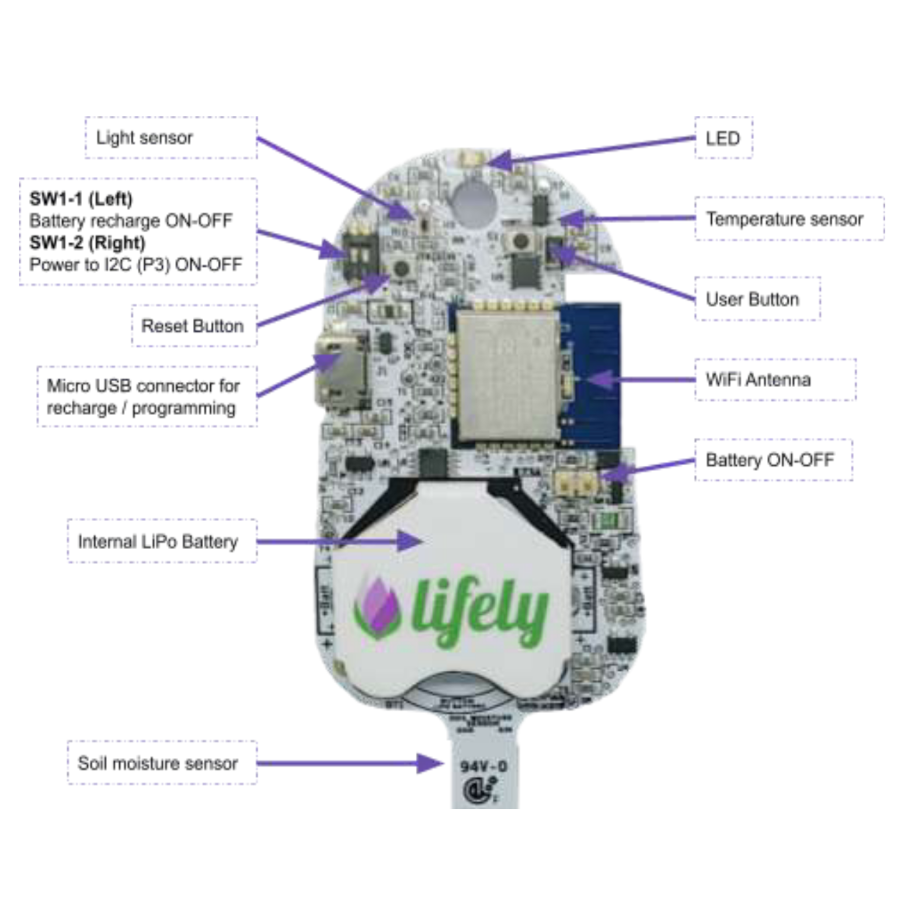

    Lifely Agrumino Lemon v4
