ESPDuino (ESP-13 Module)
ESPDuino (модуль ESP-13) — это отладочная плата на базе популярного микроконтроллера ESP8266 с архитектурой XTENSA LX106. Она работает на частоте до 160 МГц и оснащена 4 МБ flash-памяти.
Навигация
Разделы статьи
Примеры кода
Конфигурации плат
О плате ESPDuino (ESP-13 Module)
ESPDuino — это отладочная плата формата Arduino Uno на базе модуля ESP8266 (ESP-13). Она сочетает в себе встроенный Wi-Fi и привычный форм-фактор, что позволяет легко использовать существующие аппаратные наработки и шилды Arduino. Плата идеально подходит для IoT-проектов, где требуется совместимость с аксессуарами Arduino и сетевые возможности микроконтроллера ESP8266.Технические характеристики
Полные спецификации оборудования для ESPDuino (ESP-13 Module)
Связь
WiFi
802.11 b/g/n (2.4 GHz)
Bluetooth
-
BLE
-
Микроконтроллер
Модель
esp8266
Частота
160 МГц
Память
4 МБ
Архитектура
LX106
Быстрая настройка
Конфигурации для быстрого старта на ESPDuino — автоматически сгенерированы из спецификаций платы.
ESP8266
160 МГц
4MB
DIO
LX106
ESPHome
esp8266:
board: esp12e
framework:
type: arduino
ESPDuino (ESP-13 Module) - 160 МГц ESP8266
Flash: 4MB | USB: N/A</code></pre>
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP8266 для полного списка опций.

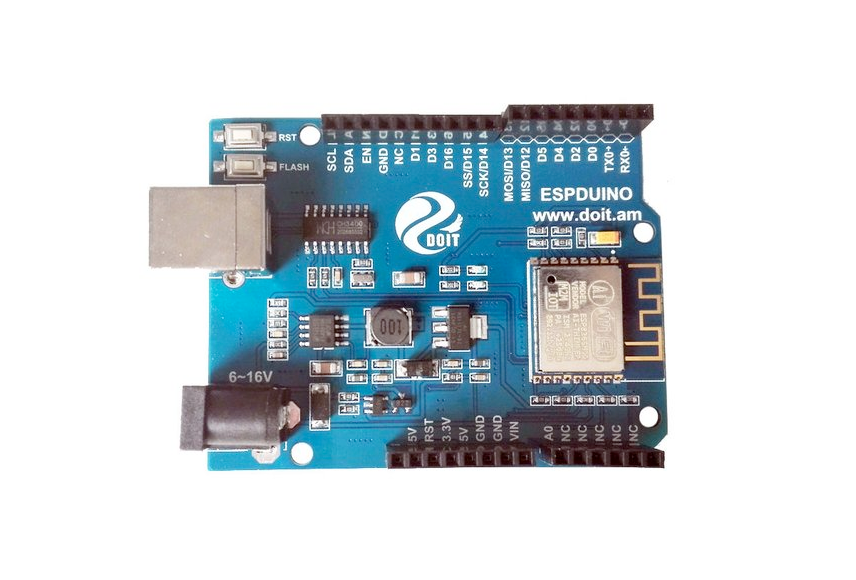

Схема распиновки ESPDuino (ESP-13 Module)
Полная справка по выводам ESPDuino (ESP-13 Module)
Плата ESPDuino предоставляет доступ к GPIO микроконтроллера ESP8266 через разъемы, совместимые с Arduino Uno. Она включает в себя один аналоговый вход (A0), несколько цифровых пинов с поддержкой ШИМ, а также интерфейсы UART, I2C и SPI. Обратите внимание, что рабочее напряжение логики составляет 3.3В, хотя плата может питаться от более высокого напряжения через разъем DC или пин VIN.
Маппинг пинов
Полная распиновка и соответствие GPIO для ESPDuino (ESP-13 Module)
11
Цифровые I/O пины
1
Аналоговые входы
10
PWM пины
Пин
Аналог
PWM
Другое
0
PWM
1
PWM
TX0
2
PWM
3
PWM
RX0
4
PWM
5
PWM
12
PWM
13
PWM
14
PWM
15
PWM
16
Легенда
A0
Аналоговый вход
PWM
Поддержка ШИМ
RX/TX
Последовательный порт
#
Номер пина
Инструменты и конфигурация по умолчанию
Настройки сборки и загрузки для ESPDuino (ESP-13 Module)
Настройка
Значение
Инструмент загрузки
esptool
Режим Flash
dio
Макс. размер данных
80 КБ
(81920 байт)
Сводка конфигурации
ESPDuino (ESP-13 Module) использует esptool для загрузки прошивки.
Режим flash: dio | Макс. размер данных: 80 КБ
