ESPectro Core

ESPectro Core — это плата разработки на базе микроконтроллера ESP8266 с архитектурой XTENSA LX106. Она работает на частоте процессора до 160 МГц и оснащена 4 МБ flash-памяти.

Характеристики Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Примеры кода

Конфигурации плат

Arduino IDE

PlatformIO

ESPHome

О плате ESPectro Core

ESPectro Core — это плата разработки на базе ESP8266 с портами Grove и RGB-светодиодом. Она специально разработана для образовательных целей, создания IoT-наборов и быстрого прототипирования. Благодаря своей архитектуре и дополнительным разъемам, она позволяет легко подключать датчики и исполнительные устройства.

Технические характеристики

Полные спецификации оборудования для ESPectro Core

Связь

WiFi 802.11 b/g/n (2.4 GHz)

Bluetooth —

BLE —

Микроконтроллер

Модель esp8266

Частота 160 МГц

Память 4 МБ

Архитектура Xtensa LX106

Документация

Быстрая настройка

Конфигурации для быстрого старта на ESPectro Core — автоматически сгенерированы из спецификаций платы.

ESP8266 160 МГц 4MB DIO XTENSA LX106

Arduino IDE

Плата (Board) Generic ESP8266 Module

Частота CPU 160 МГц

Размер Flash 4MB

Flash Mode DIO

Архитектура Xtensa LX106

В Arduino IDE установите поддержку плат ESP8266 через менеджер плат.

PlatformIO

[env:espectro]
platform  = espressif8266
board     = espectro
framework = arduino
; Техническая конфигурация для ESPectro Core
board_build.f_cpu = 160000000L
board_build.flash_mode = dio

ESPHome

esp8266:
  board: espectro
ESPectro Core - 160 МГц ESP8266
Flash: 4MB</code></pre>

Вставьте в .yaml файл устройства. См. документацию по ESP8266 для ESPHome.

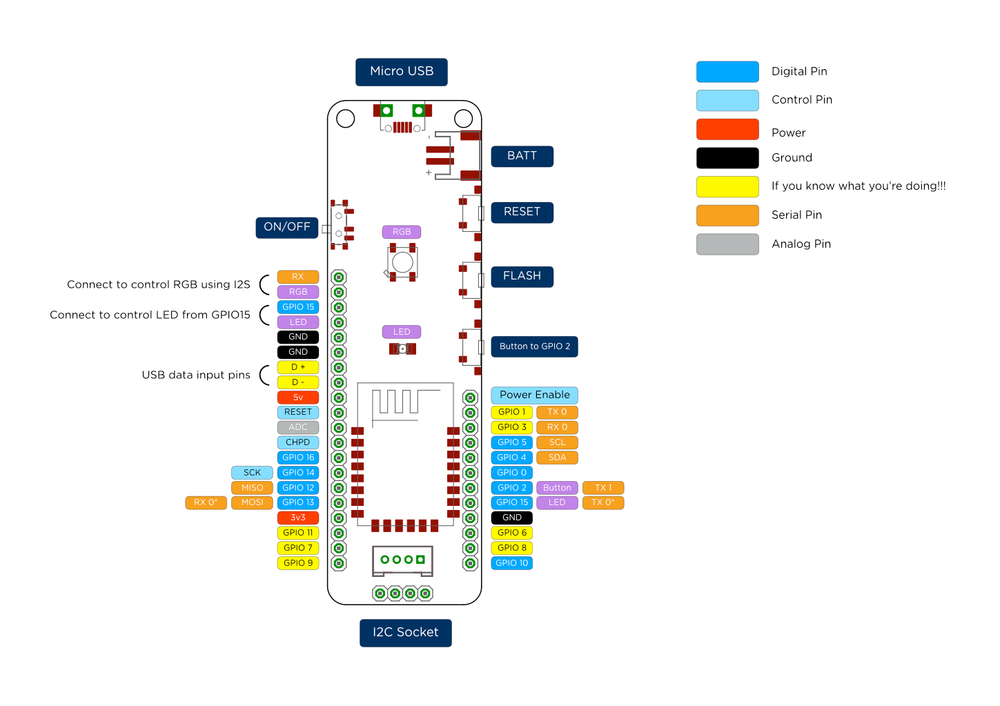

Схема распиновки ESPectro Core

Полная справка по выводам ESPectro Core







Полезные ссылки
Ресурсы для ESPectro Core







Документация


Технические спецификации






Маппинг пинов
Полная распиновка и соответствие GPIO для ESPectro Core





Пин
Аналог
Тач
PWM
Другое




0



BUTTON_BUILTIN


1



TX


2



TX1 BUTTON


3



RX


4



SDA


5



SCL


15



LED





Легенда


RX/TX
Последовательный порт


LED
Встроенный светодиод


#
Номер пина






Инструменты и конфигурация по умолчанию
Настройки сборки и загрузки для ESPectro Core





Настройка
Значение




Инструмент загрузки
esptool


Режим Flash
dio


Макс. размер данных


80 КБ
(81920 байт)









Похожие платы
Другие платы разработки на базе ESP8266

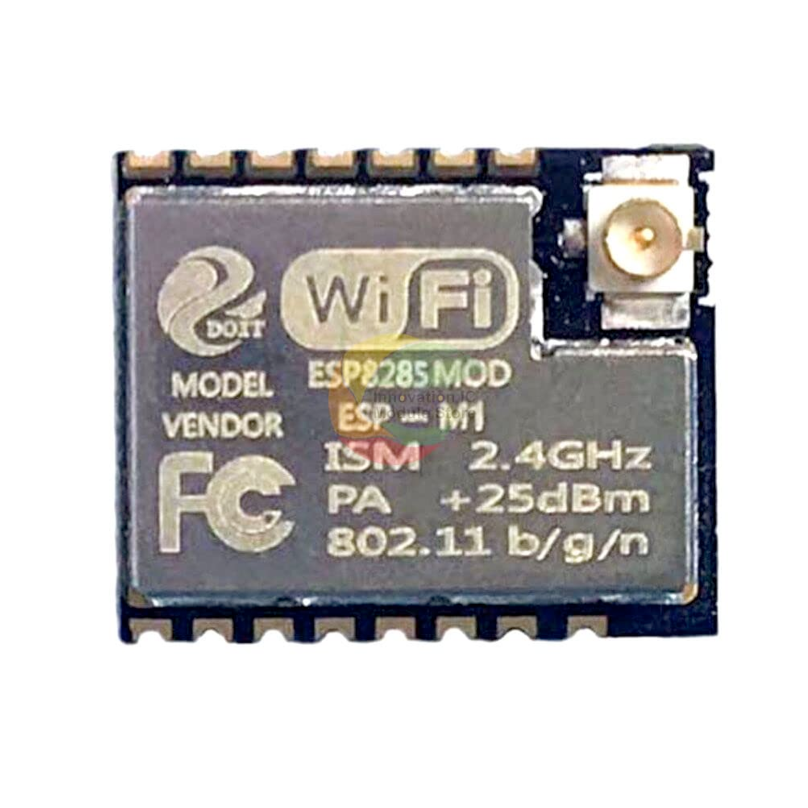

    Generic ESP8285 Module
