ESPino (ESP-12 Module)

ESPino (ESP-12 Module) — это отладочная плата на базе микроконтроллера ESP8266 с архитектурой Xtensa LX106. Она обеспечивает максимальную частоту процессора 160 МГц и оснащена 4 МБ flash-памяти.

Где купить Характеристики Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Примеры кода

Конфигурации плат

Arduino IDE

PlatformIO

ESPHome

О плате ESPino (ESP-12 Module)

ESPino (ESP-12 Module) — это удобная для работы с макетными платами платформа на базе ESP8266 с поддержкой LiPo аккумуляторов. Она идеально подходит для создания компактных и мобильных беспроводных устройств. Плата построена на базе микроконтроллера ESP8266 с 4 МБ flash-памяти и работает на частоте до 160 МГц.

Где купить ESPino (ESP-12 Module)

GitHub Makerlabmx Инструменты и документация

Перейти

Технические характеристики

Полные спецификации оборудования для ESPino (ESP-12 Module)

Связь

WiFi 802.11 b/g/n (2.4 GHz)

Bluetooth —

BLE —

Микроконтроллер

Модель esp8266

Частота 160 МГц

Память 4 МБ

Архитектура Xtensa LX106

✨ Возможности и пины

Цифровые I/O 16

Аналоговые входы 1

Напряжение 3.3В

Ток I/O 12 мА

Скачать полный даташит

Быстрая настройка

Конфигурации для быстрого старта на ESPino (ESP-12 Module) — автоматически сгенерированы из спецификаций платы.

ESP8266 160 МГц 4MB QIO Xtensa

Arduino IDE

Плата (Board) Generic ESP8266 Module

Частота CPU 160 МГц

Размер Flash 4MB

Flash Mode QIO

Архитектура Xtensa

В Arduino IDE откройте Boards Manager, найдите "esp8266" и установите пакет. Выберите соответствующую плату ESP8266 в меню.

PlatformIO

[env:esp8266_espino]
platform  = espressif8266
board     = espino
framework = arduino
; Точная конфигурация железа для ESPino (ESP-12 Module)
board_build.mcu        = esp8266
board_build.f_cpu      = 160000000L
board_build.flash_size = 4MB
board_build.flash_mode = qio

ESPHome

esp8266:
  board: espino
ESPino (ESP-12 Module) - 160 МГц ESP8266
Flash: 4MB | USB: N/A

Вставьте в .yaml файл устройства. См. документацию ESPHome для полного списка опций.

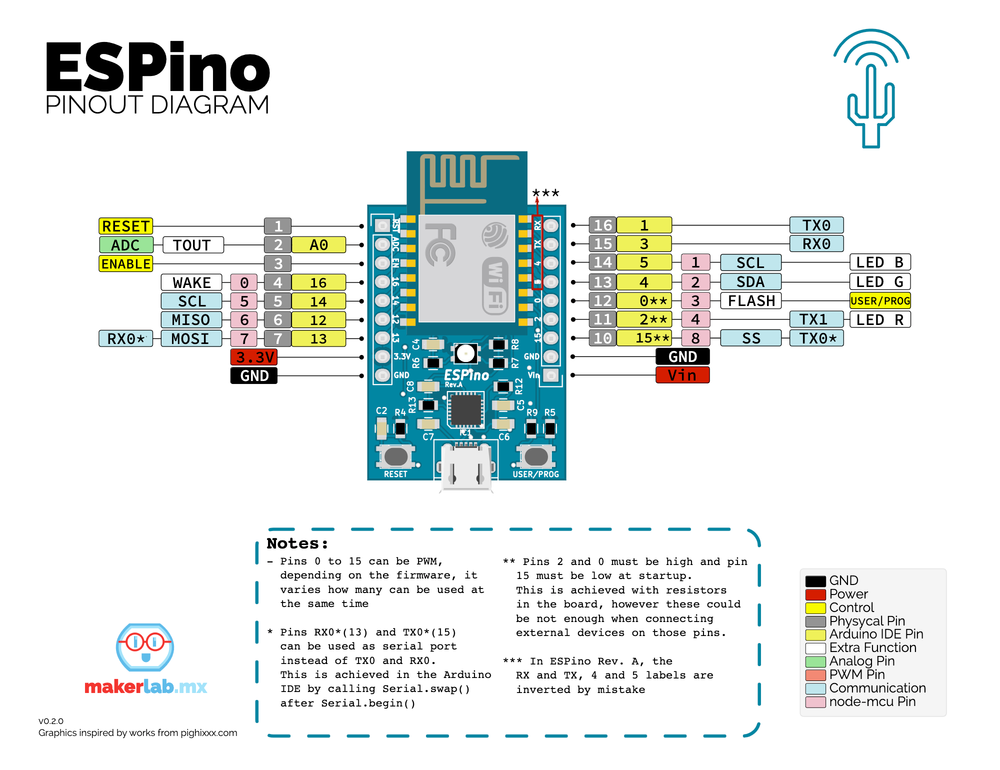

Схема распиновки ESPino (ESP-12 Module)

Полная справка по выводам ESPino (ESP-12 Module)

Полезные ссылки

Даташиты и ресурсы для ESPino (ESP-12 Module)

Даташит платы

Технические спецификации

Маппинг пинов

Полная распиновка и соответствие GPIO для ESPino (ESP-12 Module)

16

Цифровые I/O пины

1

Аналоговые входы

Пин	PWM	Другое
0	PWM	BUTTON_BUILTIN
2	PWM	LED_BUILTIN
4	PWM	LED_BUILTIN_G
5	PWM	SDA

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Последовательный порт

LED Встроенный светодиод

# Номер пина

Инструменты и конфигурация по умолчанию

Настройки сборки и загрузки для ESPino (ESP-12 Module)

Настройка	Значение
Инструмент загрузки	esptool
Режим Flash	qio
Макс. размер данных	80 КБ (81920 байт)
