ThaiEasyElec ESPino

ThaiEasyElec ESPino — это отладочная плата на базе микроконтроллера ESP8266 с архитектурой XTENSA LX106. Она обеспечивает частоту процессора до 160 МГц и оснащена 4 МБ flash-памяти.

Характеристики Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Примеры кода

Конфигурации плат

Arduino IDE

PlatformIO

ESPHome

О плате ThaiEasyElec ESPino

ESP8266 ESPino — это плата разработки со встроенным USB и управлением питанием, разработанная для легкого прототипирования. Она идеально подходит для создания IoT-проектов благодаря поддержке Wi-Fi и компактному форм-фактору. Плата предоставляет доступ к GPIO, поддерживает работу с Arduino IDE и другими популярными инструментами разработки.

Технические характеристики

Полные спецификации оборудования для ThaiEasyElec ESPino

Связь

WiFi 802.11 b/g/n (2.4 GHz)

Bluetooth —

BLE —

Микроконтроллер

Модель esp8266

Частота 160 МГц

Память 4 МБ

Архитектура LX106

Скачать полный даташит

Быстрая настройка

Конфигурации для быстрого старта на ThaiEasyElec ESPino.

ESP8266 160 МГц 4MB QIO LX106

Arduino IDE

Плата (Board) Generic ESP8266 Module

Частота CPU 160 МГц

Размер Flash 4MB

Flash Mode QIO

Архитектура LX106

В Arduino IDE установите поддержку плат ESP8266 через менеджер плат. Выберите подходящий модуль ESP8266 и настройте параметры выше.

PlatformIO

[env:espino]
platform  = espressif8266
board     = espino
framework = arduino
; Точная конфигурация железа для ThaiEasyElec ESPino
board_build.f_cpu      = 160000000L
board_build.flash_mode = qio

ESPHome

esp8266:
  board: espino
ThaiEasyElec ESPino - 160 МГц ESP8266
Flash: 4MB | USB: Built-in</code></pre>

Вставьте в .yaml файл устройства. См. документацию ESPHome для настройки ESP8266.

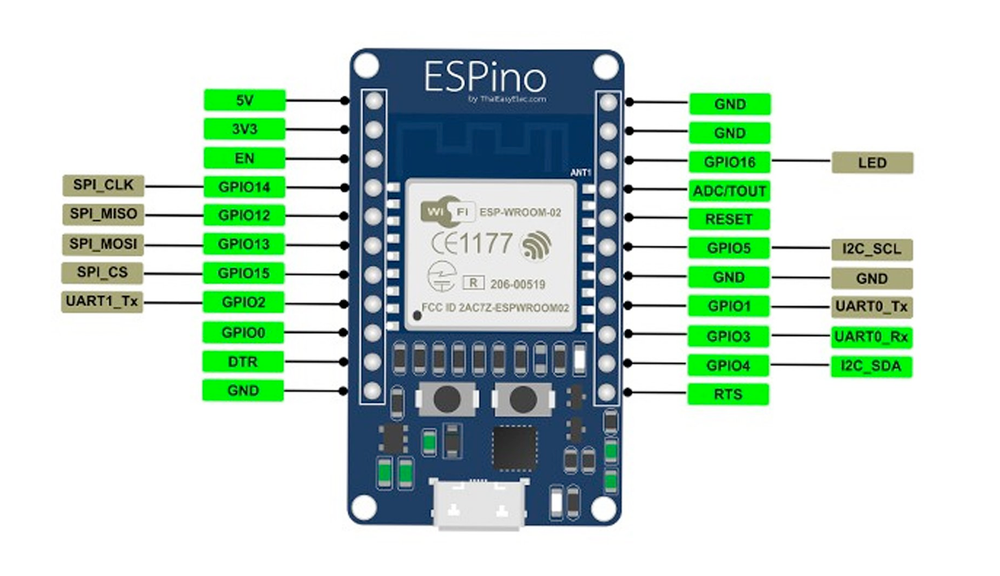

Схема распиновки ThaiEasyElec ESPino

Полная справка по выводам ThaiEasyElec ESPino





Распиновка ESPino предоставляет доступ к GPIO микроконтроллера ESP8266. Плата включает пины для I2C (SDA, SCL), SPI и UART связи, а также аналоговый вход (A0). Встроенный светодиод обычно подключен к одному из GPIO для быстрой индикации статуса.




Полезные ссылки
Даташиты и ресурсы для ThaiEasyElec ESPino







Даташит платы


Технические спецификации






Маппинг пинов
Полная распиновка и соответствие GPIO для ThaiEasyElec ESPino





Пин
Аналог
PWM
Другое




16


LED_BUILTIN


SDA


I2C SDA


SCL


I2C SCL





Легенда


A0
Аналоговый вход


PWM
Поддержка ШИМ


LED
Встроенный светодиод


#
Номер пина






Инструменты и конфигурация по умолчанию
Настройки сборки и загрузки для ThaiEasyElec ESPino





Настройка
Значение




Инструмент загрузки
esptool


Режим Flash
qio


Макс. размер данных


80 КБ
(81920 байт)







Сводка конфигурации

ThaiEasyElec ESPino использует esptool для загрузки прошивки.
Режим flash: qio | Макс. размер данных: 80 КБ





Похожие платы
Другие платы разработки с микроконтроллером ESP8266






    Phoenix 1.0
    Плата разработки на базе ESP8266 с архитектурой Xtensa LX106.

        Подробнее

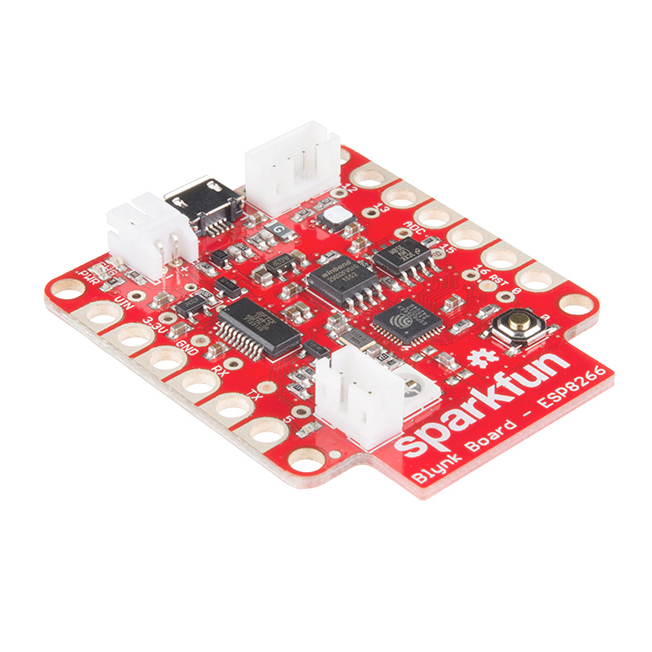

    SparkFun Blynk Board
    Плата разработки ESP8266, оптимизированная для работы с приложением Blynk.

        Подробнее

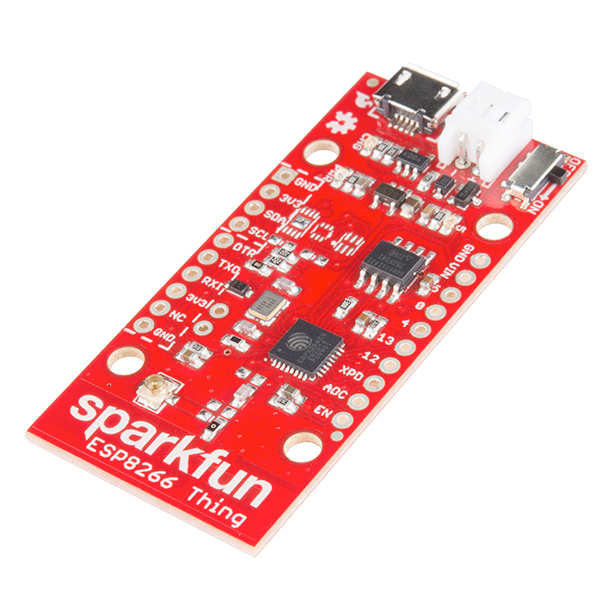

    SparkFun ESP8266 Thing
