DOIT ESP-Mx DevKit (ESP8285)

DOIT ESP-Mx DevKit (ESP8285) — это компактная отладочная плата на базе популярного микроконтроллера ESP8266 (вариант ESP8285 со встроенной flash-памятью) с архитектурой XTENSA LX106. Она обеспечивает максимальную частоту процессора 160 МГц и оснащена 4 МБ flash-памяти.

Характеристики Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Примеры кода

Конфигурации плат

Arduino IDE

PlatformIO

ESPHome

О плате DOIT ESP-Mx DevKit (ESP8285)

DOIT ESP-Mx DevKit — компактная отладочная плата на базе микроконтроллера ESP8285 (вариант ESP8266 со встроенной flash-памятью). Она идеально подходит для встраиваемых Wi-Fi проектов в условиях ограниченного пространства. Плата обеспечивает надежное беспроводное соединение и легко интегрируется в различные системы автоматизации и IoT-устройства. Благодаря архитектуре Xtensa LX106 и частоте до 160 МГц, она способна выполнять сложные задачи обработки данных, оставаясь при этом миниатюрным решением.

Технические характеристики

Полные спецификации оборудования для DOIT ESP-Mx DevKit (ESP8285)

Связь

WiFi 802.11 b/g/n (2.4 GHz)

Bluetooth —

BLE —

Микроконтроллер

Модель esp8266

Частота 160 МГц

Память 4 МБ

Архитектура LX106

Быстрая настройка

Конфигурации для быстрого старта на DOIT ESP-Mx DevKit (ESP8285) — автоматически сгенерированы из спецификаций платы.

ESP8266 160 МГц 4MB DOUT LX106

Arduino IDE

Плата (Board) Generic ESP8285 Module

Частота CPU 160 МГц

Размер Flash 4MB

Flash Mode DOUT

Архитектура LX106

В Arduino IDE откройте Boards Manager, найдите "esp8266" и установите пакет. Выберите Generic ESP8285 Module в меню плат.

PlatformIO

[env:esp8285]
platform  = espressif8266
board     = esp8285
framework = arduino
; Точная конфигурация железа для DOIT ESP-Mx DevKit
board_build.mcu        = esp8266
board_build.f_cpu      = 160000000L
board_build.flash_mode = dout

ESPHome

esp8266:
  board: esp8285
DOIT ESP-Mx DevKit (ESP8285) - 160 МГц ESP8266
Flash: 4MB | Mode: DOUT</code></pre>

Вставьте в .yaml файл устройства. См. документацию ESPHome ESP8266 для полного списка опций.





Схема распиновки DOIT ESP-Mx DevKit (ESP8285)

Полная справка по выводам DOIT ESP-Mx DevKit (ESP8285)





Распиновка DOIT ESP-Mx DevKit обеспечивает доступ к основным GPIO контроллера ESP8266. Плата поддерживает интерфейсы UART (TX/RX), I2C (SDA/SCL) и имеет встроенный светодиод. Компактное расположение пинов позволяет легко использовать плату в макетных платах и готовых устройствах.




Маппинг пинов
Полная распиновка и соответствие GPIO для DOIT ESP-Mx DevKit (ESP8285)





Пин
Аналог
Тач
PWM
Другое




1


PWM
LED, SDA, SCL





Легенда


A0
Аналоговый вход


T0
Сенсорный датчик


PWM
Поддержка ШИМ


RX/TX
Последовательный порт


LED
Встроенный светодиод


#
Номер пина






Инструменты и конфигурация по умолчанию
Настройки сборки и загрузки для DOIT ESP-Mx DevKit (ESP8285)





Настройка
Значение




Инструмент прошивки
esptool


Режим Flash
dout


Макс. размер данных


80 КБ
(81920 байт)







Сводка конфигурации

DOIT ESP-Mx DevKit (ESP8285) использует esptool для загрузки прошивки.
Режим flash: dout | Макс. размер данных: 80 КБ





Похожие платы
Другие платы разработки на базе ESP8266

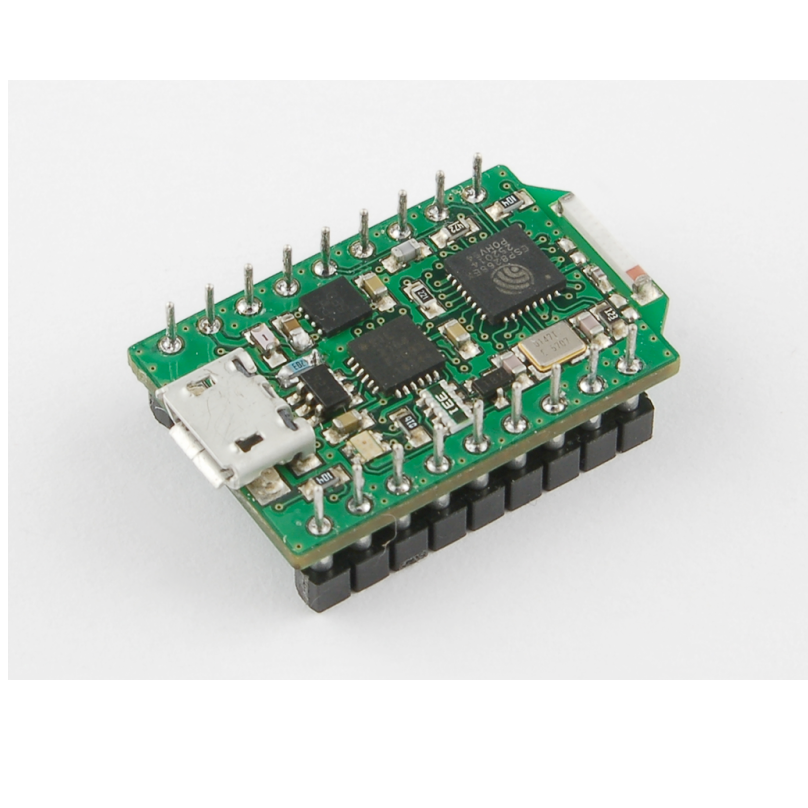

    SweetPea ESP-210
