ESPresso Lite 2.0
ESPresso Lite 2.0 — это отладочная плата на базе популярного микроконтроллера ESP8266 с архитектурой XTENSA LX106. Она обеспечивает максимальную частоту процессора 160 МГц и оснащена 4 МБ flash-памяти.
О плате ESPresso Lite 2.0
Улучшенная плата на базе ESP8266 со встроенным интерфейсом USB и разъемом для LiPo-аккумуляторов — отличное решение для прототипирования датчиков и гаджетов с поддержкой Wi-Fi. ESPresso Lite 2.0 специально разработана для упрощения создания IoT-устройств, сочетая компактность и широкие возможности подключения периферии.Технические характеристики
Полные спецификации оборудования для ESPresso Lite 2.0
Связь
Микроконтроллер
Быстрая настройка
Конфигурации для быстрого старта на ESPresso Lite 2.0 — автоматически сгенерированы из спецификаций платы.
В Arduino IDE откройте Boards Manager, установите пакет "esp8266" и выберите ESPresso Lite 2.0 в списке плат.
[env:espresso_lite_v2] platform = espressif8266 board = espresso_lite_v2 framework = arduino
; Точная конфигурация для ESPresso Lite 2.0 board_build.f_cpu = 160000000L board_build.flash_mode = dio
esp8266:
board: espresso_lite_v2
Вставьте в .yaml файл устройства. См. документацию ESPHome для настройки ESP8266.

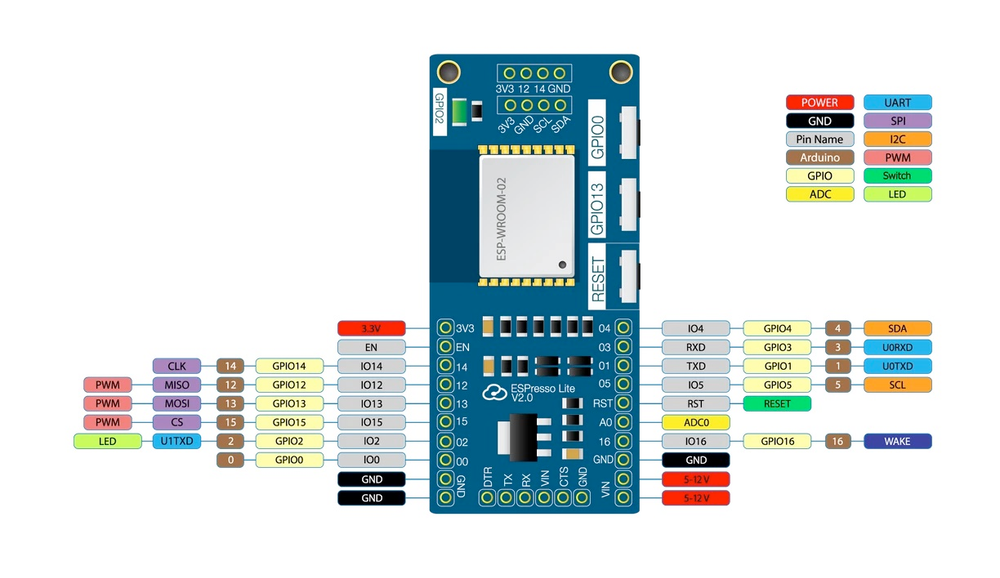

Схема распиновки ESPresso Lite 2.0
Полная справка по выводам ESPresso Lite 2.0
Маппинг пинов
Распиновка и соответствие GPIO для ESPresso Lite 2.0
| Пин | Аналог | PWM | Другое |
|---|---|---|---|
| 2 | PWM | LED_BUILTIN | |
| 4 | PWM | SDA | |
| 5 | PWM | SCL |
Инструменты и конфигурация по умолчанию
Настройки сборки и загрузки для ESPresso Lite 2.0
| Настройка | Значение |
|---|---|
| Инструмент прошивки | esptool |
| Режим Flash | dio |
| Макс. размер данных | 80 КБ |
