4D Systems gen4 IoD Range

4D Systems gen4 IoD Range — это серия дисплеев со встроенным микроконтроллером ESP8266 и архитектурой XTENSA LX106. Она обеспечивает максимальную частоту процессора 160 МГц и оснащена 4 МБ flash-памяти.

Характеристики Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Примеры кода

Конфигурации плат

Arduino IDE

PlatformIO

ESPHome

О серии 4D Systems gen4 IoD Range

Сенсорные дисплеи на базе ESP8266 — отличное решение для умных интерфейсов, HMI (человеко-машинных интерфейсов) и визуальных IoT-устройств. Серия gen4-IoD (Internet of Displays) от 4D Systems объединяет в себе компактный форм-фактор gen4 с мощностью и гибкостью модуля ESP8266, позволяя создавать графические приложения с Wi-Fi подключением в едином устройстве.

Технические характеристики

Полные спецификации оборудования для 4D Systems gen4 IoD Range

Связь

WiFi 802.11 b/g/n (2.4 GHz)

Bluetooth -

BLE -

Микроконтроллер

Модель esp8266

Частота 160 МГц

Память 4 МБ

Архитектура xtensa lx106

Быстрая настройка

Конфигурации для быстрого старта на 4D Systems gen4 IoD Range — автоматически сгенерированы из спецификаций платы.

ESP8266 160 МГц 4MB Xtensa LX106

PlatformIO

[env:gen4iod]
platform = espressif8266
board = gen4iod
framework = arduino
; Точная конфигурация железа для 4D Systems gen4 IoD Range
board_build.mcu = esp8266
board_build.f_cpu = 160000000L
board_build.flash_size = 4MB

ESPHome

esp8266:
  board: gen4iod
4D Systems gen4 IoD Range - 160 МГц ESP8266
Flash: 4MB | WiFi Built-in</code></pre>

Вставьте в .yaml файл устройства. См. документацию ESPHome для полного списка опций.

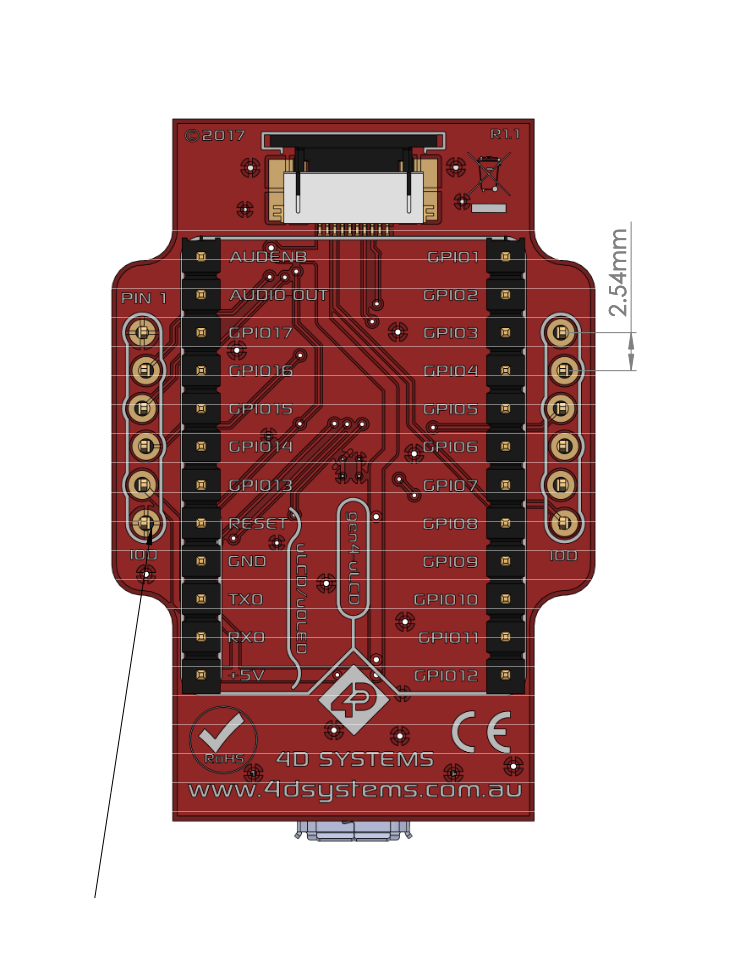

Схема распиновки 4D Systems gen4 IoD Range

Полная справка по выводам 4D Systems gen4 IoD Range







Маппинг пинов
Полная распиновка и соответствие GPIO для 4D Systems gen4 IoD Range





Пин
Аналог
Тач
PWM
Другое




1




  LED_BUILTIN
  SDA
  SCL






Легенда


A0
Аналоговый вход


T0
Сенсорный датчик


PWM
Поддержка ШИМ


RX/TX
Последовательный порт


LED
Встроенный светодиод


#
Номер пина






Инструменты и конфигурация по умолчанию
Настройки сборки и загрузки для 4D Systems gen4 IoD Range





Настройка
Значение




Инструмент загрузки
esptool


Макс. размер данных


80 КБ
(81920 байт)







Сводка конфигурации

4D Systems gen4 IoD Range использует esptool для загрузки прошивки.
Максимальный размер данных составляет 80 КБ.
