Generic ESP8266 Module

Generic ESP8266 Module — это универсальный профиль для работы с микроконтроллером ESP8266 с архитектурой Xtensa LX106. Он обеспечивает максимальную частоту процессора 160 МГц и оснащен 4 МБ flash-памяти.

Характеристики Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Примеры кода

Конфигурации плат

Arduino IDE

PlatformIO

ESPHome

О плате Generic ESP8266 Module

Generic ESP8266 Module — это гибкий профиль разработки для чипов ESP8266 с настраиваемыми параметрами flash-памяти и настроек. Идеально подходит для кастомных или неизвестных модулей на базе ESP8266. Микроконтроллер обеспечивает беспроводную связь по Wi-Fi, что делает его отличным выбором для простых IoT-проектов и датчиков.

Технические характеристики

Полные спецификации оборудования для Generic ESP8266 Module

Связь

WiFi 802.11 b/g/n (2.4 GHz)

Bluetooth -

BLE -

Микроконтроллер

Модель esp8266

Частота 160 МГц

Память 4 МБ

Архитектура Xtensa LX106

Быстрая настройка

Конфигурации для быстрого старта на Generic ESP8266 Module — автоматически сгенерированы из спецификаций платы.

ESP8266 160 МГц 4MB Xtensa LX106

PlatformIO

[env:esp8266-generic]
platform  = espressif8266
board     = esp01_1m
framework = arduino
; Точная конфигурация железа для Generic ESP8266 Module
board_build.mcu        = esp8266
board_build.f_cpu      = 160000000L
board_build.flash_size = 4MB

ESPHome

esp8266:
  board: esp01_1m
Generic ESP8266 Module - 160 МГц ESP8266
Flash: 4MB | USB: N/A</code></pre>

Вставьте в .yaml файл устройства. См. документацию ESPHome ESP8266 для полного списка опций.

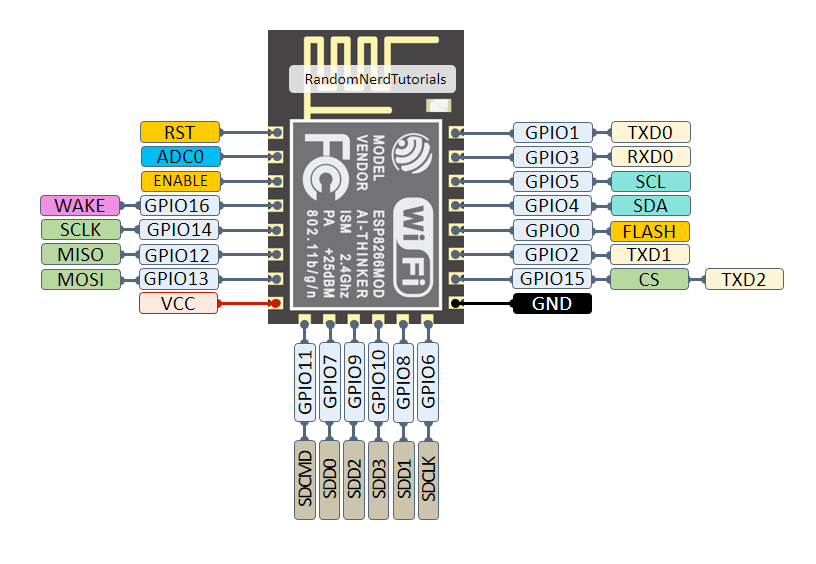

Схема распиновки Generic ESP8266 Module

Полная справка по выводам Generic ESP8266 Module





Распиновка Generic ESP8266 Module обеспечивает доступ к основным GPIO пинам микроконтроллера. Несмотря на меньшее количество выводов по сравнению с ESP32, плата поддерживает основные протоколы связи, такие как I2C и UART, а также имеет встроенный светодиод для индикации состояния.




Маппинг пинов
Полная распиновка и соответствие GPIO для Generic ESP8266 Module





Пин
Аналог
Тач
PWM
Другое




1



LED_BUILTIN


SDA



PIN_WIRE_SDA


SCL



PIN_WIRE_SCL





Легенда


A0
Аналоговый вход


T0
Сенсорный датчик


PWM
Поддержка ШИМ


RX/TX
Последовательный порт


LED
Встроенный светодиод


#
Номер пина






Инструменты и конфигурация по умолчанию
Настройки сборки и загрузки для Generic ESP8266 Module





Настройка
Значение




Инструмент загрузки
esptool


Макс. размер данных


80 КБ
(81920 байт)









Похожие платы
Другие платы разработки с микроконтроллером ESP8266

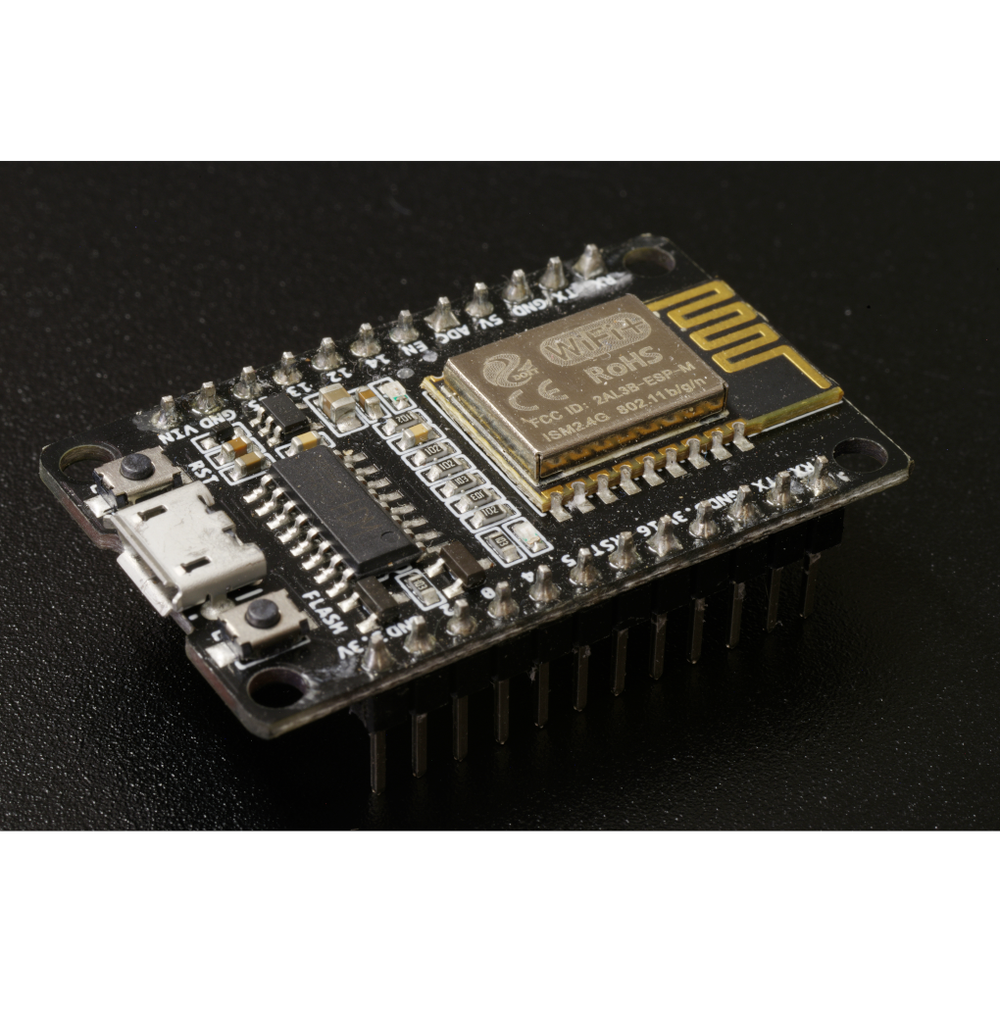

    DOIT ESP-Mx DevKit (ESP8285)
    Плата на базе ESP8285 с архитектурой Xtensa LX106.

        Подробнее









    SparkFun ESP8266 Thing
    Классическая плата ESP8266 от SparkFun для IoT проектов.

        Подробнее









    Olimex MOD-WIFI-ESP8266(-DEV)
    Индустриальное решение на базе ESP8266 от Olimex.

        Подробнее

Настройка	Значение
Инструмент загрузки	esptool
Макс. размер данных	80 КБ (81920 байт)
