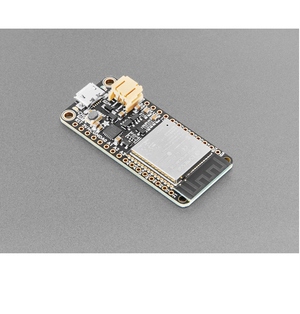

Adafruit Feather HUZZAH ESP8266
Adafruit Feather HUZZAH ESP8266 — это отладочная плата в формате Feather на базе популярного микроконтроллера ESP8266. Она обеспечивает частоту процессора до 160 МГц, оснащена 4 МБ flash-памяти и поддержкой LiPo-аккумуляторов.
О плате Adafruit Feather HUZZAH ESP8266
Feather HUZZAH ESP8266 — компактная плата на базе чипа ESP8266 в популярном форм-факторе Adafruit Feather. Главная особенность серии Feather — встроенная система зарядки LiPo аккумуляторов, что делает её идеальной для портативных Wi-Fi проектов. Плата поддерживает CircuitPython и Arduino, имеет разъем Micro-USB для прошивки и питания, а также удобное расположение пинов для использования с макетными платами.Технические характеристики
Полные спецификации оборудования для Adafruit Feather HUZZAH ESP8266
Связь
Микроконтроллер
Быстрая настройка
Конфигурации для быстрого старта на Adafruit Feather HUZZAH ESP8266 — автоматически сгенерированы из спецификаций платы.
[env:huzzah] platform = espressif8266 board = huzzah framework = arduino
; Точная конфигурация железа для Adafruit Feather HUZZAH ESP8266 board_build.mcu = esp8266 board_build.f_cpu = 160000000L board_build.flash_size = 4MB board_build.flash_mode = qio
esp8266:
board: huzzah
Adafruit Feather HUZZAH ESP8266 - 160 МГц ESP8266
Flash: 4MB | USB: Built-in CP2104</code></pre>
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP8266 для полного списка опций.
Схема распиновки Adafruit Feather HUZZAH ESP8266
Полная справка по выводам Adafruit Feather HUZZAH ESP8266
Распиновка Adafruit Feather HUZZAH ESP8266 обеспечивает доступ к GPIO и основным интерфейсам. Включает поддержку UART, I2C и SPI. Оснащена встроенной системой зарядки LiPo и удобным форм-фактором Feather для легкого расширения.
Маппинг пинов
Полная распиновка и соответствие GPIO для Adafruit Feather HUZZAH ESP8266
Пин
Аналог
Тач
PWM
Другое
0
LED_BUILTIN
SDA
2
SCL
Легенда
A0
Аналоговый вход
PWM
Поддержка ШИМ
RX/TX
Последовательный порт
LED
Встроенный светодиод
#
Номер пина
Инструменты и конфигурация по умолчанию
Настройки сборки и загрузки для Adafruit Feather HUZZAH ESP8266
Настройка
Значение
Инструмент загрузки
esptool
Режим Flash
qio
Макс. размер данных
80 КБ
(81920 байт)
Похожие платы
Другие платы разработки с микроконтроллером ESP8266
4D Systems gen4 IoD Range
Плата разработки ESP8266 специально созданная для использования с дисплеями gen4.
Подробнее
Generic ESP8285 Module
Модуль на базе ESP8285 (ESP8266 с 1 МБ встроенной Flash) для ультракомпактных решений.
Подробнее

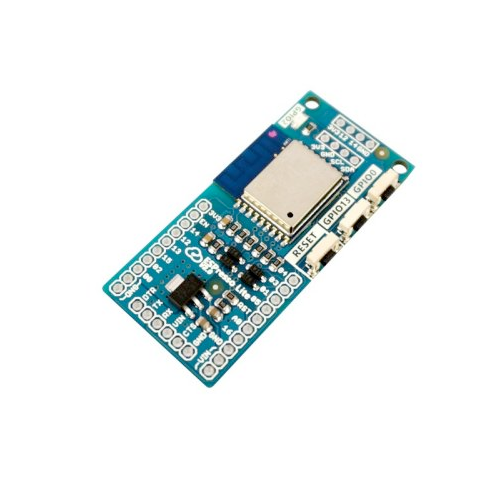

ESPresso Lite 1.0
