Olimex MOD-WIFI-ESP8266(-DEV)
Olimex MOD-WIFI-ESP8266(-DEV) — это компактная плата разработки на базе популярного микроконтроллера ESP8266 с архитектурой Xtensa. Она работает на частоте до 160 МГц и оснащена 4 МБ flash-памяти.
О плате Olimex MOD-WIFI-ESP8266(-DEV)
Olimex MOD-WIFI-ESP8266(-DEV) — это компактная и универсальная плата разработки на базе микроконтроллера ESP8266. Она идеально подходит для IoT-решений, предоставляя встроенный Wi-Fi стек. Модель (-DEV) расширяет стандартный модуль, выводя все доступные GPIO на двухрядные штыревые разъемы с шагом 2.54 мм, что делает её удобной для макетирования. Плата поддерживает работу с Arduino IDE, PlatformIO и ESPHome, обеспечивая гибкость в разработке умных устройств.Где купить Olimex MOD-WIFI-ESP8266(-DEV)
Цена от
€5 за штуку
Цены могут меняться. Информация предоставлена для ознакомления.
Технические характеристики
Полные спецификации оборудования для Olimex MOD-WIFI-ESP8266(-DEV)
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на Olimex MOD-WIFI-ESP8266(-DEV).
В Arduino IDE откройте Менеджер плат, найдите "esp8266" и установите пакет. Выберите Generic ESP8266 Module и настройте параметры памяти.
[env:mod-wifi-esp8266] platform = espressif8266 board = esp01_1m framework = arduino
; Конфигурация для Olimex MOD-WIFI-ESP8266(-DEV) board_build.mcu = esp8266 board_build.f_cpu = 160000000L board_build.flash_mode = dio
Проверьте реестр плат PlatformIO для поиска наиболее подходящего профиля.
esphome:
name: olimex_esp8266
platform: ESP8266
board: esp01_1m
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP8266 для получения подробной информации.
esptool.py \
--chip esp8266 \
--baud 115200 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x0 firmware.bin
Убедитесь, что вы используете правильный бинарный файл. Установка: pip install esptool.

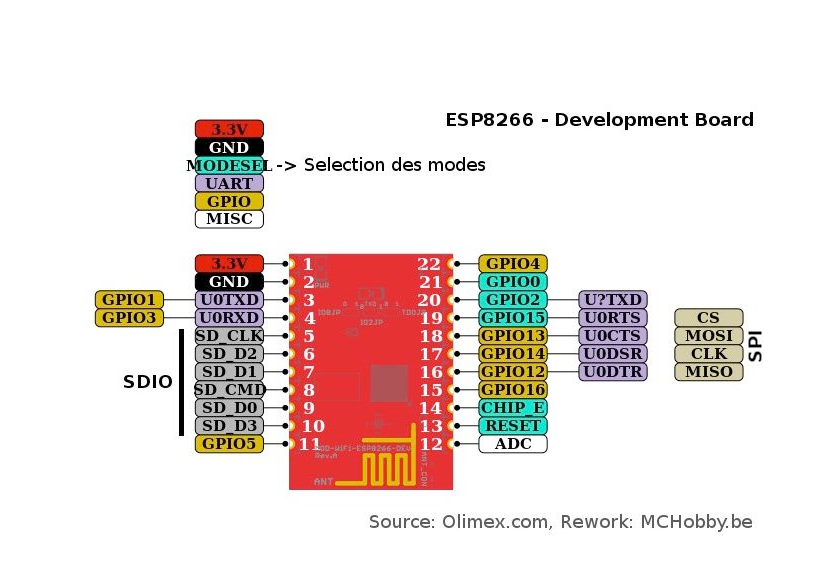

Схема распиновки Olimex MOD-WIFI-ESP8266(-DEV)
Полная справка по выводам Olimex MOD-WIFI-ESP8266(-DEV)
Полезные ссылки
Даташиты и ресурсы для Olimex MOD-WIFI-ESP8266(-DEV)
Маппинг пинов
Распиновка и соответствие GPIO для Olimex MOD-WIFI-ESP8266(-DEV)
| GPIO | Аналог | PWM | Другое |
|---|---|---|---|
| 0 | PWM | Boot Mode | |
| 1 | PWM | TX | |
| 2 | PWM | LED_BUILTIN | |
| 3 | PWM | RX | |
| 4 | PWM | SDA | |
| 5 | PWM | SCL | |
| 12 | PWM | MISO | |
| 13 | PWM | MOSI | |
| 14 | PWM | SCK | |
| 15 | PWM | SS | |
| 16 | WAKE | ||
| A0 | ADC0 | TOUT |
Инструменты и конфигурация по умолчанию
Настройки сборки и загрузки для Olimex MOD-WIFI-ESP8266(-DEV)
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool |
| Режим Flash | dio |
| Частота Flash | 40 МГц |
| Макс. размер прошивки |
1024 КБ
(зависит от разметки)
|
Olimex MOD-WIFI-ESP8266(-DEV) использует стандартный esptool для прошивки. Плата работает на базе ESP8266EX и поддерживает различные режимы разметки flash-памяти в зависимости от используемого SDK или среды разработки.
