Digistump Oak

Digistump Oak — это отладочная плата на базе микроконтроллера ESP8266 с архитектурой XTENSA LX106. Она обеспечивает максимальную частоту процессора 160 МГц и оснащена 4 МБ flash-памяти.

Характеристики Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Примеры кода

Конфигурации плат

Arduino IDE

PlatformIO

ESPHome

О плате Digistump Oak

Digistump Oak — это облачная плата на базе ESP8266 с безопасным обновлением прошивки, идеально подходящая для новичков в IoT и задач дистанционного управления. Она поддерживает Wi-Fi, что позволяет легко интегрировать её в системы умного дома и другие интернет-проекты. На плате реализованы возможности безопасного беспроводного обновления (OTA), а компактный форм-фактор позволяет встраивать её в самые разные устройства.

Технические характеристики

Полные спецификации оборудования для Digistump Oak

Связь

WiFi 802.11 b/g/n (2.4 GHz)

Bluetooth —

BLE —

Микроконтроллер

Модель esp8266

Частота 160 МГц

Память 4 МБ

Архитектура LX106

Быстрая настройка

Конфигурации для быстрого старта на Digistump Oak — автоматически сгенерированы из спецификаций платы.

ESP8266 160 МГц 4MB DIO

Arduino IDE

Плата (Board) Digistump Oak

Частота CPU 160 МГц

Размер Flash 4MB (FS:2MB OTA:~1016KB)

Flash Mode dio

Для работы с Oak в Arduino IDE необходимо добавить соответствующую ссылку на менеджер плат в настройках.

ESPHome

esp8266:
  board: oak
  framework:
    type: arduino
Digistump Oak - 160 МГц ESP8266
Flash: 4MB</code></pre>

Вставьте в .yaml файл устройства. См. документацию ESPHome ESP8266 для полного списка опций.





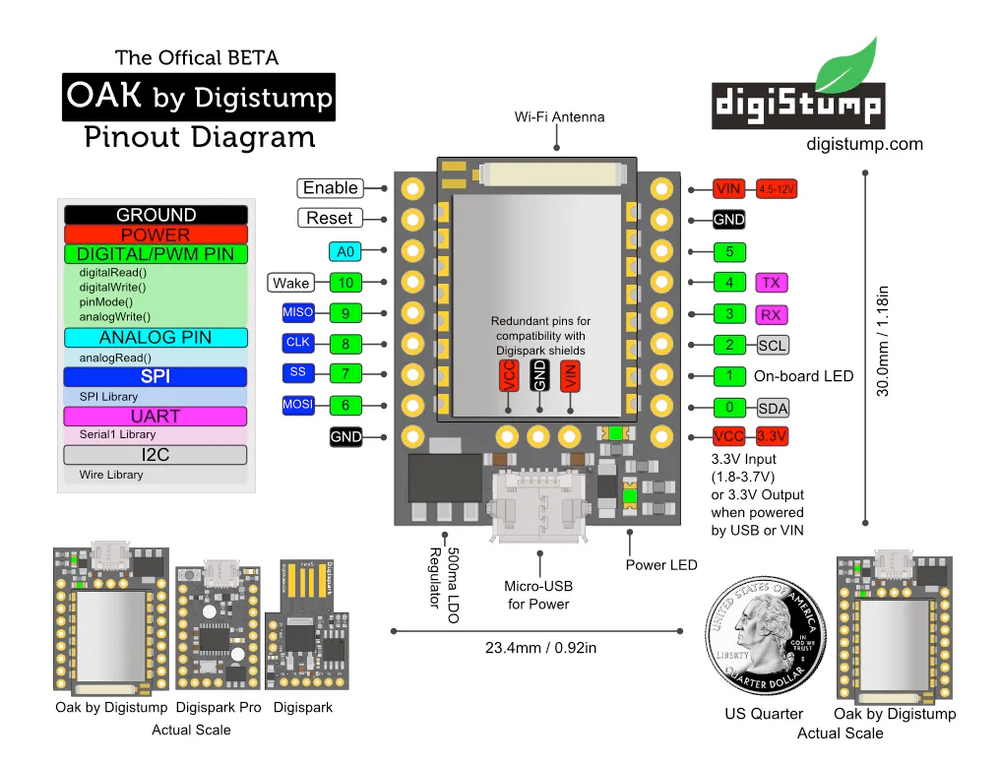

Схема распиновки Digistump Oak

Полная справка по выводам Digistump Oak





Распиновка Digistump Oak предоставляет доступ к GPIO и интерфейсам связи I2C, SPI. Основные пины SDA и SCL выведены на 17 и 18 выводы соответственно. Плата имеет встроенный светодиод на 5 пине. Компактное расположение выводов делает её удобной для использования в макетных платах и компактных проектах.




Маппинг пинов
Полная распиновка и соответствие GPIO для Digistump Oak


11
Цифровые I/O пины


1
Аналоговые входы


11
PWM пины







Пин
Аналог
PWM
Другое




0





1





2





3





4





5


LED


12





13





14





15





16





17


SDA


18


SCL





Легенда


A0
Аналоговый вход


PWM
Поддержка ШИМ


LED
Встроенный светодиод


#
Номер пина






Инструменты и конфигурация по умолчанию
Настройки сборки и загрузки для Digistump Oak





Настройка
Значение




Инструмент загрузки
esptool


Режим Flash
dio


Макс. размер прошивки


1016 КБ
(1040368 байт)




Макс. размер данных


80 КБ
(81920 байт)







Сводка конфигурации

Digistump Oak использует esptool для загрузки программ.
Режим flash: dio
Макс. размер скетча: 1016 КБ | Макс. размер данных: 80 КБ





Похожие платы
Другие платы разработки с микроконтроллером ESP8266

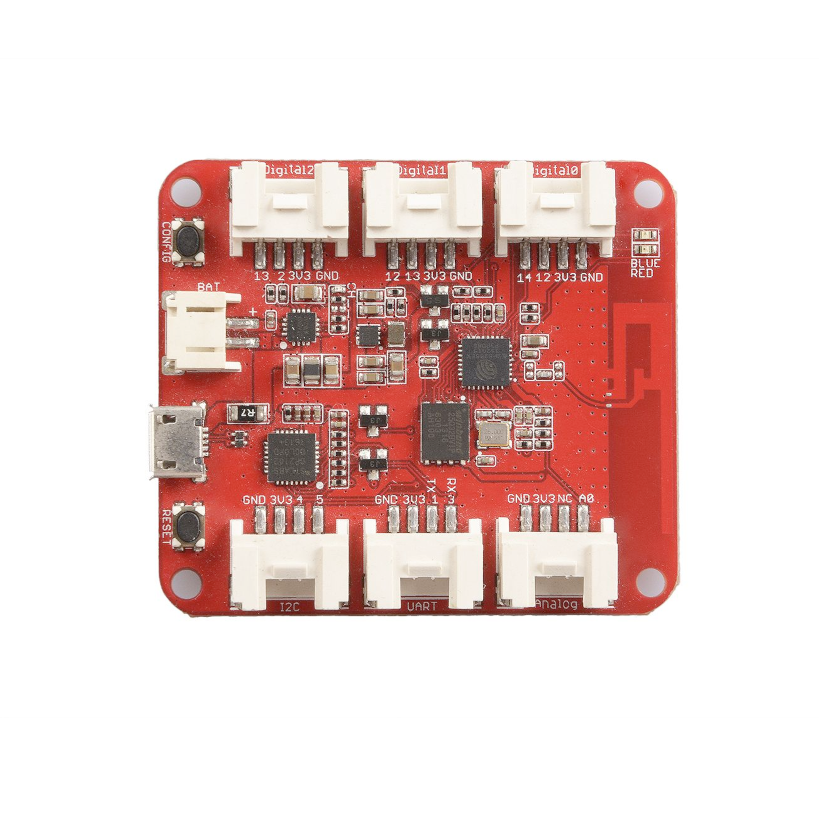

    Seeed Wio Link
    Плата разработки на базе ESP8266 с архитектурой Xtensa LX106.

        Подробнее









    Schirmilabs Eduino WiFi
    Плата разработки на базе ESP8266 с архитектурой Xtensa LX106.

        Подробнее

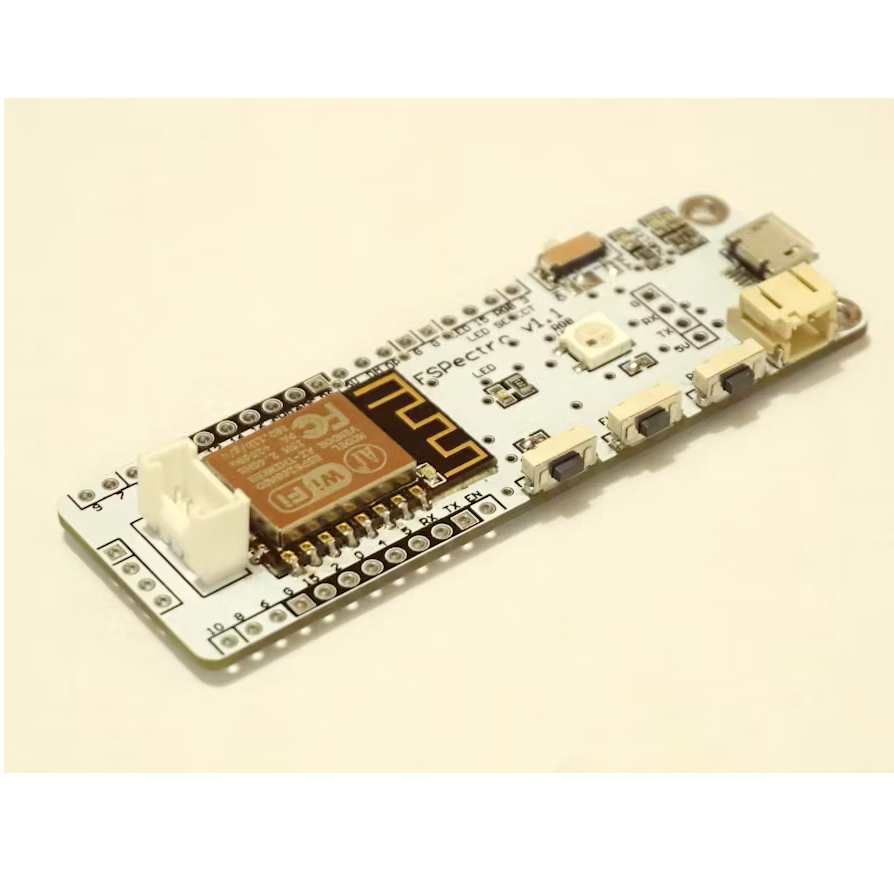

    ESPectro Core
