ITEAD Sonoff — это плата разработки на базе популярного микроконтроллера ESP8266 с архитектурой XTENSA LX106. Она обеспечивает тактовую частоту до 160 МГц и оснащена 4 МБ flash-памяти.

Характеристики Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Примеры кода

Конфигурации плат

Arduino IDE

PlatformIO

ESPHome

О плате ITEAD Sonoff

ITEAD Sonoff — это серия устройств для умного дома на базе микроконтроллера ESP8266. Отладочные версии этих плат позволяют энтузиастам перепрошивать устройства сторонним ПО (например, Tasmota, ESPHome) для интеграции в системы домашней автоматизации без привязки к облаку производителя. Благодаря встроенному Wi-Fi и компактному размеру, Sonoff стал стандартом де-факто для DIY-проектов управления питанием.

Технические характеристики

Полные спецификации оборудования для ITEAD Sonoff

Связь

WiFi 802.11 b/g/n (2.4 GHz)

Bluetooth Нет

Ethernet Нет

Микроконтроллер

Модель ESP8266

Частота 160 МГц

Память 4 МБ

Архитектура XTENSA LX106

Документация Sonoff DEV

Быстрая настройка

Конфигурации для быстрого старта на ITEAD Sonoff — оптимальные параметры для прошивки.

ESP8266 160 МГц 4MB DOUT LX106

Arduino IDE

Плата (Board) Generic ESP8266 Module

Частота CPU 160 МГц

Размер Flash 4MB

Flash Mode DOUT

Скорость загрузки 115200

Архитектура Xtensa LX106

В Arduino IDE установите пакет "esp8266" через Boards Manager. Для модулей Sonoff часто используется режим DOUT для корректной работы с flash-памятью.

PlatformIO

[env:sonoff]
platform  = espressif8266
board     = esp01_1m
framework = arduino
; Конфигурация для ITEAD Sonoff
board_build.mcu        = esp8266
board_build.f_cpu      = 160000000L
board_build.flash_mode = dout
upload_speed           = 115200

Используйте esp01_1m как базовый конфиг или настройте generic.

ESPHome

esp8266:
  board: esp01_1m
ITEAD Sonoff - 160 МГц ESP8266
Flash: 4MB | Режим: DOUT

Вставьте в .yaml файл устройства. См. документацию ESPHome ESP8266 для подробностей.

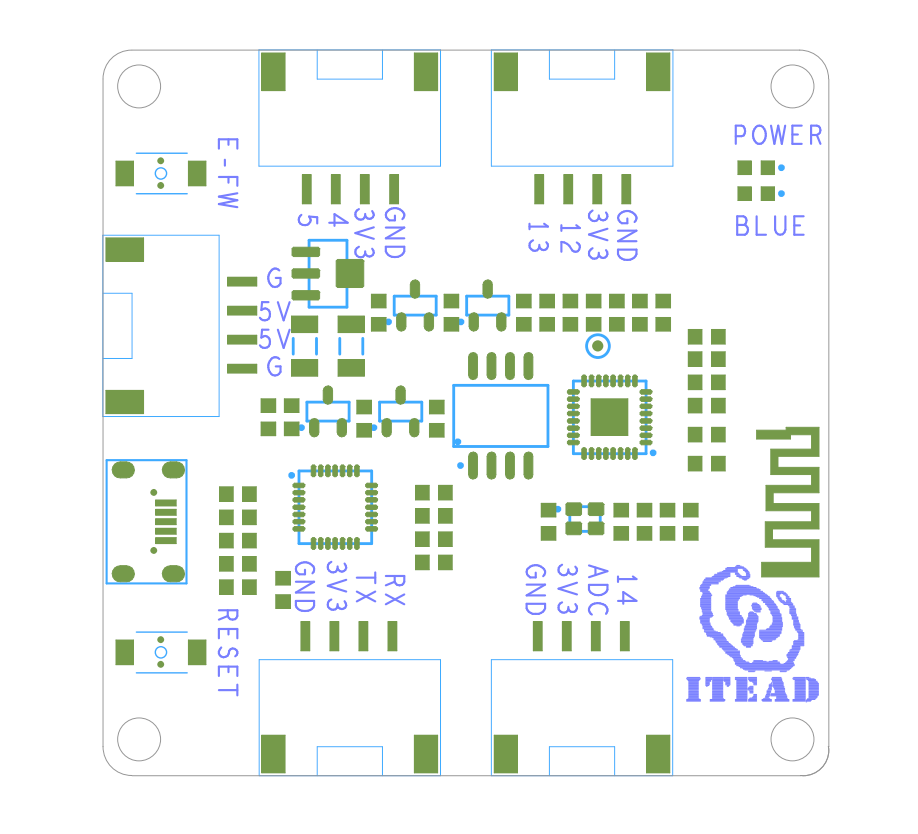

Схема распиновки ITEAD Sonoff

Основные выводы для прошивки и управления ITEAD Sonoff

Распиновка Sonoff обычно включает 4-пиновый разъем (VCC, RX, TX, GND) для программирования. GPIO0 используется для входа в режим загрузчика (BOOT), GPIO12 обычно управляет реле, а GPIO13 подключен к светодиоду состояния. В зависимости от ревизии платы (Basic, S20, Dual), назначение пинов может незначительно меняться.

Полезные ссылки

Документация и ресурсы для ITEAD Sonoff

Официальное Wiki

Спецификации от ITEAD

ESP8266 Datasheet

Справочник по чипу

Маппинг пинов

Типовое соответствие GPIO для ITEAD Sonoff (Basic/RF)

4+

Доступных GPIO

1

Встроенное реле

Пин	PWM	Другое
0	Да	Кнопка / BOOT
12	Да	Relay (Реле)
13	Да	Status LED
14	Да	Serial Clock

Инструменты и конфигурация по умолчанию

Настройки сборки для ESP8266 модулей Sonoff

Настройка	Значение
Инструмент загрузки	esptool
Режим Flash	dout
Flash Frequency	40MHz
Макс. размер данных (RAM)	80 КБ (81920 байт)
