SparkFun ESP8266 Thing
SparkFun ESP8266 Thing — это минималистичная отладочная плата на базе популярного микроконтроллера ESP8266 с архитектурой Xtensa LX106. Она работает на частоте до 160 МГц и оснащена 4 МБ flash-памяти.
О плате SparkFun ESP8266 Thing
SparkFun ESP8266 Thing — это компактная и доступная плата на базе микроконтроллера ESP8266. Она идеально подходит для бюджетных IoT-проектов с низким энергопотреблением. Плата оснащена встроенным зарядным устройством для LiPo-аккумуляторов и выведенными GPIO, что делает её отличным выбором для создания беспроводных датчиков и автономных устройств. Благодаря поддержке Wi-Fi 802.11 b/g/n, она легко интегрируется в домашнюю автоматизацию и облачные сервисы.Технические характеристики
Полные спецификации оборудования для SparkFun ESP8266 Thing
Связь
Микроконтроллер
Быстрая настройка
Конфигурации для быстрого старта на SparkFun ESP8266 Thing — автоматически сгенерированы из спецификаций платы.
В Arduino IDE откройте Boards Manager, найдите "esp8266" и установите пакет. Выберите SparkFun ESP8266 Thing в меню плат.
[env:esp8266-thing] platform = espressif8266 board = thin framework = arduino
; Точная конфигурация для SparkFun ESP8266 Thing board_build.f_cpu = 160000000L board_build.flash_mode = qio
esp8266:
board: thing
SparkFun ESP8266 Thing - 160 МГц ESP8266
Flash: 4MB | USB: N/A</code></pre>
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP8266 для полного списка опций.

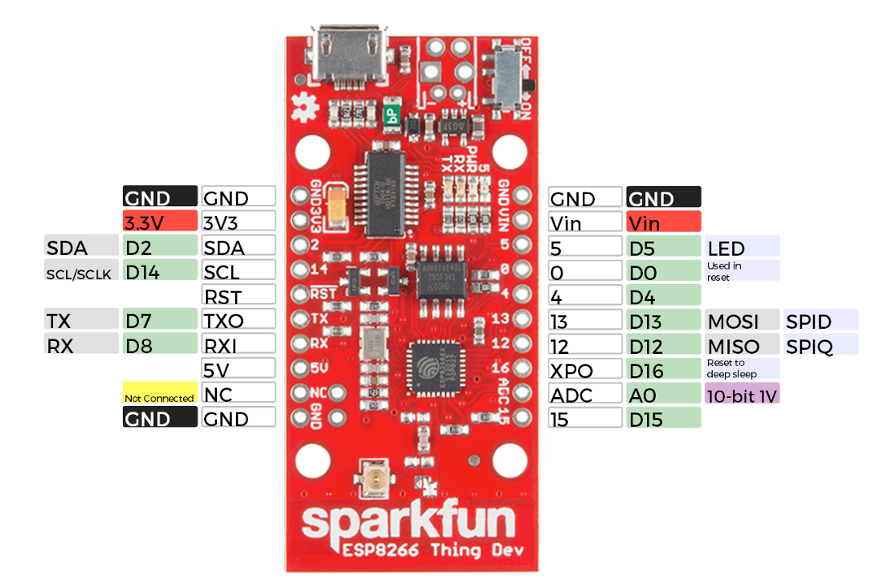

Схема распиновки SparkFun ESP8266 Thing
Полная справка по выводам SparkFun ESP8266 Thing
Плата Thing выводит большинство контактов GPIO микроконтроллера ESP8266. Она включает поддержку I2C (SDA, SCL), SPI и один аналоговый вход (A0). Обратите внимание, что логический уровень пинов составляет 3.3В.
Маппинг пинов
Распиновка и соответствие GPIO для SparkFun ESP8266 Thing
11
Цифровые I/O пины
1
Аналоговые входы
Пин
Аналог
PWM
Другое
5
LED
SDA
PIN_WIRE_SDA
SCL
PIN_WIRE_SCL
Легенда
A0
Аналоговый вход
PWM
Поддержка ШИМ
LED
Встроенный светодиод
Инструменты и конфигурация
Настройки сборки и загрузки для SparkFun ESP8266 Thing
Настройка
Значение
Инструмент загрузки
esptool
Режим Flash
qio
Макс. размер данных
80 КБ
(81920 байт)
Сводка конфигурации
SparkFun ESP8266 Thing использует esptool для загрузки прошивки.
Режим flash: qio | Архитектура: Xtensa LX106
Макс. размер данных: 80 КБ
