Amperka WiFi Slot

Amperka WiFi Slot — это уникальная модульная платформа на базе популярного микроконтроллера ESP8266 с архитектурой Tensilica LX106. Она работает на частоте процессора до 160 МГц и оснащена 4 МБ flash-памяти, предлагая удобную систему слотов для беспаечного подключения Troyka-модулей.

Где купить Характеристики Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Примеры кода

Конфигурации плат

Arduino IDE

PlatformIO

ESPHome

О плате Amperka WiFi Slot

Amperka WiFi Slot — это специализированная плата разработки на базе Wi-Fi модуля ESP8266, оптимизированная для использования в образовательных проектах и быстрой прототипизации IoT-устройств. Главной особенностью платы является наличие 12 слотов для подключения Troyka-модулей, что позволяет собирать сложные устройства как конструктор, без использования паяльника или макетных плат. Встроенный восьмиканальный аналоговый мультиплексор расширяет возможности единственного ADC-входа микроконтроллера, позволяя контролировать множество датчиков одновременно.

Где купить Amperka WiFi Slot

Цена в магазине

~1890 ₽

Amperka.ru Официальный поставщик

В магазин

Цены указаны справочно и могут изменяться в зависимости от региона и условий доставки.

Технические характеристики

Полные спецификации оборудования для Amperka WiFi Slot

Связь

WiFi 802.11 b/g/n (2.4 GHz)

Bluetooth Нет

Антенна PCB On-board

Микроконтроллер

Модель ESP8266

Частота 160 МГц

Память 4 МБ Flash

Архитектура LX106

✨ Возможности и пины

Troyka Slots 12

Analog Inputs 8 (Mux)

SDA/SCL GPIO 4/5

Voltage 5V/3.3V

Документация на Wiki Amperka

Быстрая настройка

Конфигурации для быстрого старта на Amperka WiFi Slot — проверенные параметры прошивки.

ESP8266 160 МГц 4MB DIO Tensilica

Arduino IDE

Плата (Board) Generic ESP8266 Module

Частота CPU 160 МГц (или 80)

Размер Flash 4MB (FS:2MB OTA:~1019KB)

Flash Mode DIO

Скорость загрузки 115200 / 921600

В Board Manager установите пакет "esp8266" от ESP8266 Community. Для WiFi Slot рекомендуется использовать 160 МГц для лучшей производительности встроенного мультиплексора.

PlatformIO

[env:esp12e]
platform  = espressif8266
board     = esp12e
framework = arduino
; Настройки для Amperka WiFi Slot
board_build.f_cpu = 160000000L
board_build.flash_mode = dio
upload_speed = 921600

Плата esp12e является наиболее точным аналогом используемого на WiFi Slot модуля.

ESPHome

esphome:
  name: amperka_wifi_slot
esp8266:
board: esp12e
Для работы с аналоговыми пинами (A0-A7)
необходимо управлять мультиплексором CD74HC4051M
S0: GPIO15, S1: GPIO12, S2: GPIO13

Вставьте конфигурацию в ваш .yaml файл. См. документацию ESPHome для настройки дополнительных сенсоров.

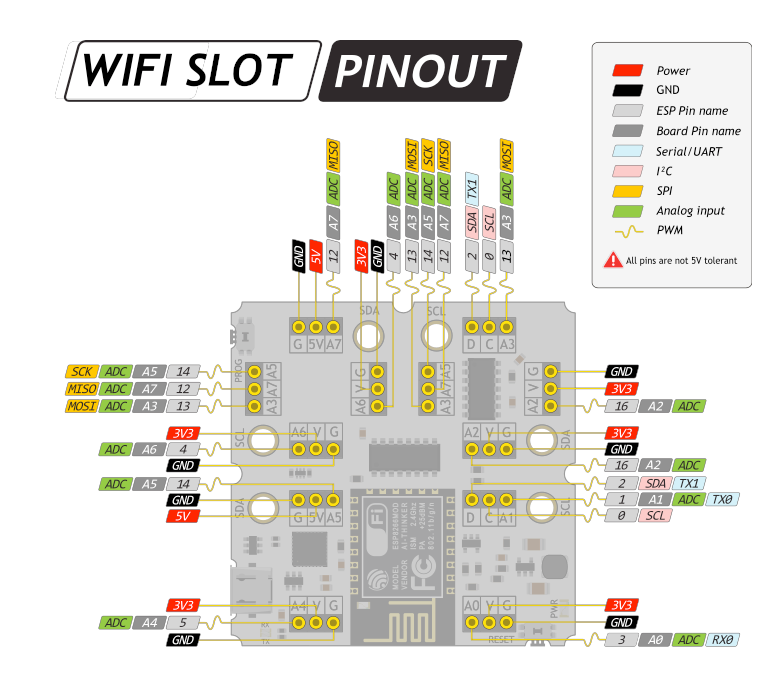

Схема распиновки Amperka WiFi Slot

Полная справочная информация по выводам и слотам Amperka WiFi Slot

Плата WiFi Slot оснащена 12 слотами Troyka, каждый из которых включает в себя питание (VCC, GND) и сигнальный пин. Особенность платы — 8 из этих слотов подключены к аналоговому мультиполексору, что позволяет считывать данные с 8 аналоговых устройств через единственный ADC пин контроллера. Выбор активного канала мультиплексора осуществляется переключением уровней на пинах GPIO 15 (S0), 12 (S1) и 13 (S2).

Полезные ссылки

Официальные ресурсы и руководства для Amperka WiFi Slot

Wiki Amperka

Основное руководство и примеры

Страница товара

Купить в магазине Amperka

Маппинг пинов

Полная распиновка и соответствие GPIO для Amperka WiFi Slot

11

Цифровые I/O пины

8

Аналоговые входы

3

Пины селектора MUX

10

Пины прерываний

Функционал	GPIO	Описание
LED_BUILTIN	2	Синий светодиод на плате (инвертированная логика)
I2C SDA	4	Линия данных I2C для модулей Troyka
I2C SCL	5	Тактовая линия I2C для модулей Troyka
MUX S0 (A)	15	Выбор канала мультиплексора (младший бит)
MUX S1 (B)	12	Выбор канала мультиплексора (средний бит)
MUX S2 (C)	13	Выбор канала мультиплексора (старший бит)
ADC0	A0	Единственный вход АЦП, подключенный к выходу мультиплексора

Легенда

A0 Аналоговый вход

GPIO Цифровой вход/выход

# Номер GPIO пина

Инструменты и конфигурация по умолчанию

Параметры прошивки для Amperka WiFi Slot

Настройка	Значение
Загрузчик	esptool.py
Режим Flash	DIO
Частота Flash	40 МГц
Объем Flash	4 МБ
