WiFiduino (ESP8266)
WiFiduino — это универсальная отладочная плата, выполненная в популярном форм-факторе Arduino Uno, но построенная на мощном чипе ESP8266. Она объединяет привычное удобство работы с периферией и встроенный Wi-Fi стек для создания IoT-проектов.
О плате WiFiduino
WiFiduino — это не просто очередная плата на базе ESP8266. Её главная особенность заключается в том, что она повторяет схему выводов Arduino Uno, что позволяет использовать многочисленные Uno-совместимые шилды (shields) с минимальными доработками (учитывая разницу в рабочем напряжении 3.3В против 5В). На борту установлен микроконтроллер ESP8266 в конфигурации ESP-12, что дает пользователю доступ к 4 МБ встроенной Flash-памяти и полноценному Wi-Fi интерфейсу. Плата отлично подходит для начинающих, так как позволяет плавно перейти от классической Arduino к созданию полноценных сетевых устройств.Где купить WiFiduino
Технические характеристики
Полные спецификации оборудования для WiFiduino (ESP8266)
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на WiFiduino — автоматически оптимизированы для этой модели.
В Arduino IDE добавьте ссылку `https://arduino.esp8266.com/stable/package_esp8266com_index.json` в настройки и установите платформу esp8266.
[env:esp12e] platform = espressif8266 board = esp12e framework = arduino
board_build.f_cpu = 160000000L board_build.flash_mode = dio upload_resetmethod = nodemcu
esphome: name: wifiduino_sensoresp8266: board: esp12e
Настройка Wi-Fi
wifi: ssid: “Your_SSID” password: “Your_Password”
Для WiFiduino в ESPHome рекомендуется использовать идентификатор esp12e.

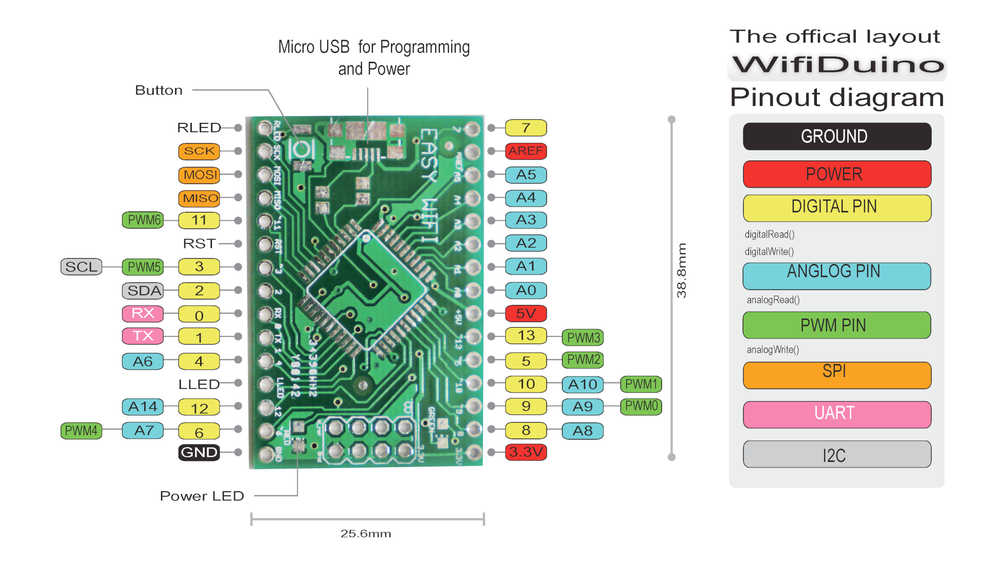

Схема распиновки WiFiduino
Полная справка по выводам и GPIO для WiFiduino (ESP8266)
Полезные ссылки
Ресурсы и документация для WiFiduino
Маппинг пинов
Полная распиновка и соответствие GPIO для WiFiduino
| Пин (Silkscreen) | GPIO | PWM | Интерфейс |
|---|---|---|---|
| D0 | GPIO16 | Нет | WAKE |
| D1 | GPIO5 | Да | SCL |
| D2 | GPIO4 | Да | SDA |
| D3 | GPIO0 | Да | FLASH |
| D4 | GPIO2 | Да | LED |

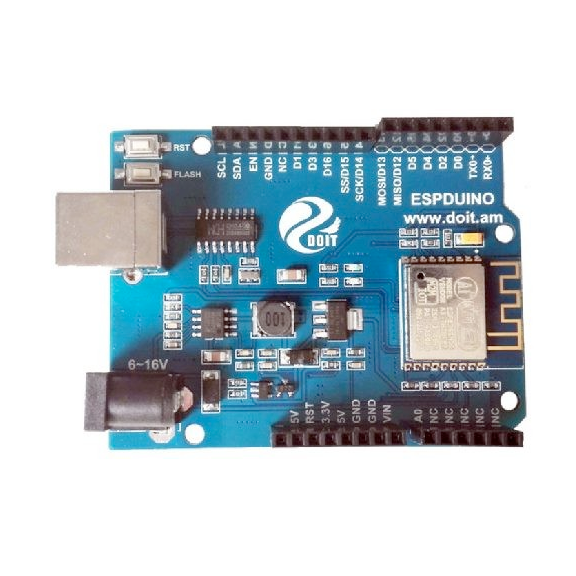

Похожие платы
