WifInfo (ESP8266)

WifInfo — это специализированная плата разработки на базе мощного микроконтроллера ESP8266. Она разработана специально для сбора данных телеинформации (TIC) с электросчетчиков и передачи их по Wi-Fi в системы умного дома.

Где купить Характеристики Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Примеры кода

Конфигурации плат

Arduino IDE

PlatformIO

ESPHome

О плате WifInfo

WifInfo — это компактное и функциональное решение для мониторинга электроэнергии, построенное на базе чипсета ESP8266. Главная особенность платы — наличие встроенной схемы для чтения сигнала телеинформации (TIC) напрямую с современных электросчетчиков. Это позволяет получать данные о текущем потреблении, тарифах и других параметрах в реальном времени. Благодаря поддержке Wi-Fi, WifInfo легко интегрируется с MQTT-брокерами, системами Home Assistant, Jeedom и Domoticz, превращая обычный счетчик в «умное» устройство.

Где купить WifInfo

Цена от

$12 за модуль

Tindie Оригинальный дизайн от Hallard

Посмотреть на Tindie

GitHub Схемы и исходный код

Открыть репозиторий

Технические характеристики

Полные спецификации оборудования для платы WifInfo

Связь

WiFi 802.11 b/g/n (2.4 GHz)

Bluetooth —

Интерфейс TIC Опторазвязка

Микроконтроллер

Модель esp8266

Частота 160 МГц

Память 4 МБ

Архитектура Xtensa LX106

✨ Возможности и пины

Цифровые I/O 11

Аналоговые входы 1 (10-бит)

PWM Все GPIO

Глубокий сон Да

Документация на GitHub

Быстрая настройка

Конфигурации для быстрого старта на WifInfo ESP8266.

ESP8266 160 МГц 4MB QIO Xtensa LX106

Arduino IDE

Плата (Board) Generic ESP8266 Module

Частота CPU 160 МГц

Размер Flash 4MB (FS:2MB OTA:~1019KB)

Flash Mode QIO

Архитектура Xtensa LX106

Для прошивки используйте USB-UART адаптер. Убедитесь, что GPIO0 подтянут к земле при включении для входа в режим программирования.

PlatformIO

[env:wifinfo]
platform = espressif8266
board = esp12e
framework = arduino
; Настройки для WifInfo
board_build.f_cpu = 160000000L
board_build.flash_mode = qio
upload_speed = 115200

ESPHome

esphome:
  name: wifinfo
esp8266:
board: esp12e
Пример конфигурации телеинформации
teleinfo:
rx_pin: GPIO13 # Стандартный пин для WifInfo
baud_rate: 1200
update_interval: 60s
sensor:

platform: teleinfo
tag_name: “PAPP”
name: “Apparent Power”

Вставьте в .yaml файл. Пин RX на плате WifInfo обычно подключен к GPIO13 через оптопару.

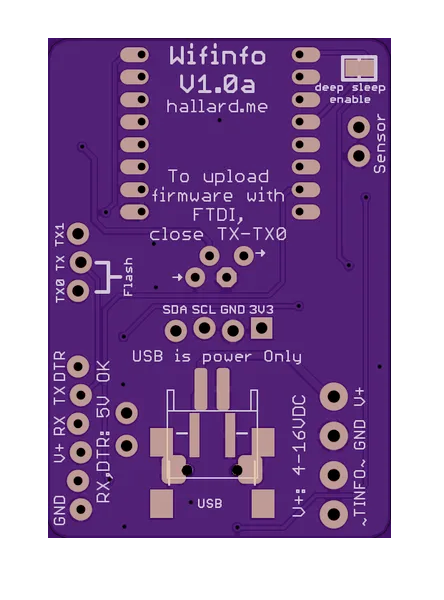

Схема распиновки WifInfo

Полная справка по выводам и периферии WifInfo

На плате WifInfo большинство GPIO модуля ESP8266 выведены на разъемы. Пин GPIO13 зарезервирован для приема данных TIC (через схему демодуляции). Также обычно присутствуют светодиоды состояния (Power/Status), подключенные к GPIO12 или GPIO2. Плата питается от 5V (через USB или клеммы) или напрямую 3.3V. Интерфейс I2C (SDA/SCL) доступен на пинах GPIO4/GPIO5 для подключения внешних дисплеев или датчиков.

Полезные ссылки

Ресурсы и репозитории для WifInfo

GitHub Репозиторий

Прошивка и схемы (Hardware)

WifInfo Wiki

Подробное описание работы TIC

Маппинг пинов

Полная распиновка и соответствие GPIO для платы WifInfo

11

Цифровые I/O пины

11

Пины прерываний

1

Аналоговые входы

11

PWM пины

Пин	Аналог	PWM	Другое
0		PWM	FLASH Button
2		PWM	LED (Status)
4		PWM	I2C SDA
5		PWM	I2C SCL
13		PWM	TIC IN
A0	ADC0		0-1.0V

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Последовательный порт

LED Встроенный светодиод

# Номер пина

Инструменты и конфигурация по умолчанию

Настройки сборки и загрузки для WifInfo ESP8266

Настройка	Значение
Инструмент загрузки	esptool
Режим Flash	qio
Макс. размер данных	80 КБ (81920 байт)

Сводка конфигурации

WifInfo ESP8266 использует esptool для загрузки прошивки.

Режим flash: qio | Макс. размер данных: 80 КБ

WifInfo — Модуль телеинформации ESP8266
