Seeed Wio Link
Seeed Wio Link — это инновационная платформа разработки на базе микроконтроллера ESP8266. Она обеспечивает стабильную работу на частоте 160 МГц, оснащена 4 МБ flash-памяти и поддерживает уникальную систему Grove для быстрого подключения периферии.
О плате Seeed Wio Link
Seeed Wio Link — это инновационная платформа разработки с открытым исходным кодом на базе Wi-Fi чипа ESP8266. Она создана для максимального упрощения разработки интернета вещей (IoT). Благодаря шести разъемам Grove (Digital, I2C, UART, Analog), пользователи могут подключать более 150 различных модулей Grove простым кабелем. Это избавляет от необходимости использовать макетные платы, перемычки и паяльник. Wio Link идеально подходит как для быстрого прототипирования, так и для образовательных целей, предоставляя надежную основу для облачных IoT-решений.Где купить Seeed Wio Link
Технические характеристики
Полные спецификации оборудования для Seeed Wio Link
Связь
Микроконтроллер
✨ Интерфейсы Grove
Быстрая настройка
Конфигурации для быстрого старта на Seeed Wio Link — оптимизированы для стабильной работы.
Для работы в Arduino IDE установите пакет ESP8266 через менеджер плат. Выберите Wio Link. Убедитесь, что установлена библиотека Seeed_Wio_Link для работы с облачными функциями.
[env:wio_link] platform = espressif8266 board = wio_link framework = arduino
; Расширенная конфигурация Seeed Wio Link board_build.mcu = esp8266 board_build.f_cpu = 160000000L board_build.flash_mode = qio upload_speed = 921600
esp8266: board: wio_link framework: type: arduinoКонфигурация портов Wio Link
status_led: pin: GPIO2 # Синий светодиод
Используйте board: wio_link для автоматического маппинга. Полная документация доступна на сайте ESPHome.

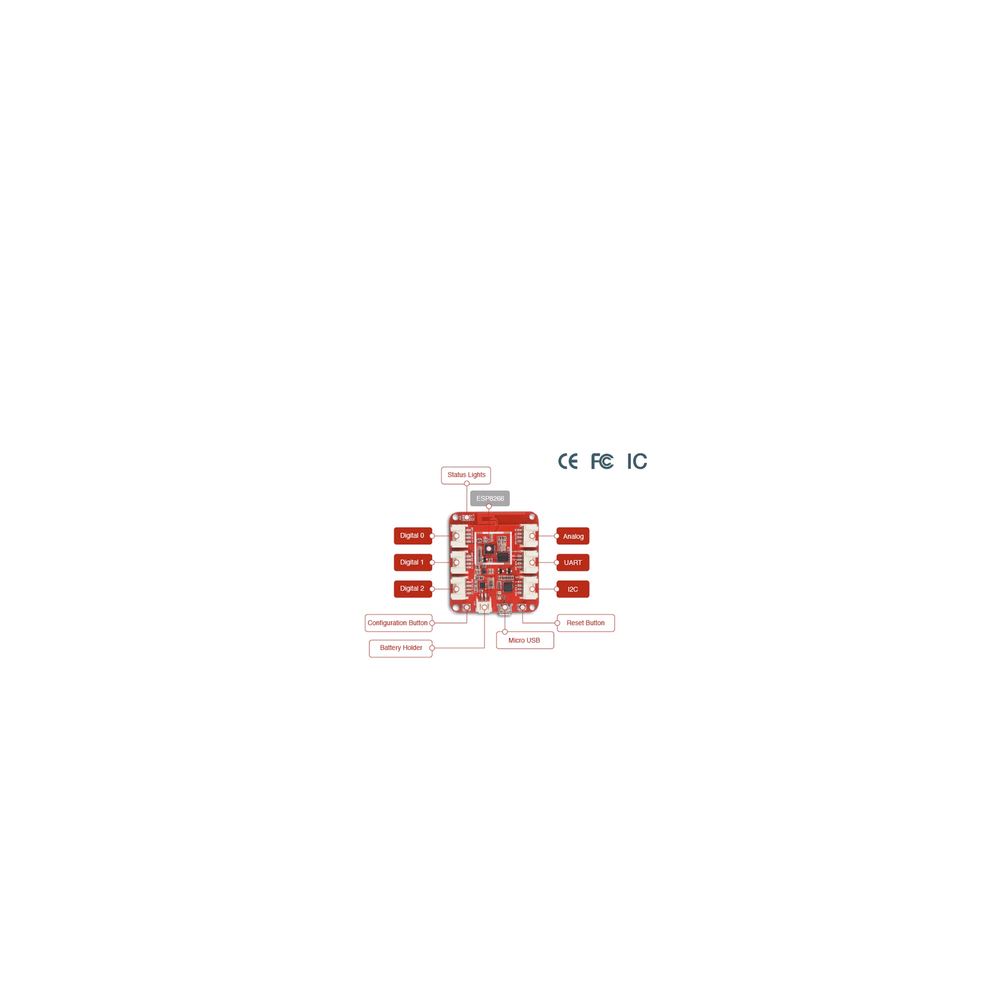

Схема распиновки Seeed Wio Link
Полная справка по выводам и портам Grove для Seeed Wio Link
Полезные ссылки
Ресурсы и документация для Seeed Wio Link
Маппинг портов Grove
Таблица соответствия портов Grove и пинов ESP8266 на Seeed Wio Link
| Порт Grove | Тип | Pin 1 (Yellow) | Pin 2 (White) | Примечание |
|---|---|---|---|---|
| Digital 0 | Цифровой | GPIO14 | GPIO12 | Общий пин GPIO12 |
| Digital 1 | Цифровой | GPIO12 | GPIO13 | Общий пин GPIO13 |
| Digital 2 | Цифровой | GPIO13 | GPIO15 | |
| I2C | I2C | GPIO4 (SDA) | GPIO5 (SCL) | Выделенная шина I2C |
| UART | UART | GPIO1 (TX) | GPIO3 (RX) | Последовательный порт |
| Analog | Аналоговый | A0 | NC | Только вход 0-1V (внутр.) или 0-3.3V |
Инструменты и конфигурация по умолчанию
Настройки сборки и загрузки для Seeed Wio Link
| Настройка | Значение |
|---|---|
| Инструмент загрузки | esptool |
| Режим Flash | qio |
| Частота Flash | 40 МГц |
| Макс. размер данных |
80 КБ
(81920 байт)
|
