Циклоидальный робот-манипулятор на ROS 2

Детальный разбор полнофункционального прототипа учебного манипулятора: от расчета крутящего момента и 3D-печати редукторов до управления через ROS 2 и MoveIt.


Проект ученика 9 класса Скибы Радомира Александровича (ГБОУ Школа №2009) под руководством Мырадова Мырата Вепаевича.

Эта работа — не просто создание робота, а глубокое инженерное исследование. Проект направлен на решение проблемы дефицита доступного и профессионального учебного оборудования, которое могло бы полноценно готовить студентов к работе в современной промышленности.

Итоговый собранный манипулятор в лаборатории


1. Исследование и концепция

Большинство дешевых учебных манипуляторов имеют грузоподъемность до 250 г и радиус зоны до 30 см, при этом они лишены возможности полноценной интеграции с ROS.

Техническое задание проекта Радомира:

  • Оси: 4 независимых степени свободы.
  • Грузоподъемность: не менее 800 грамм (факт — свыше 1 кг).
  • Радиус рабочей зоны: более 50 см.
  • Стек: Полная интеграция с ROS 2 Humble.
  • Механика: Собственные безлюфтовые редукторы.

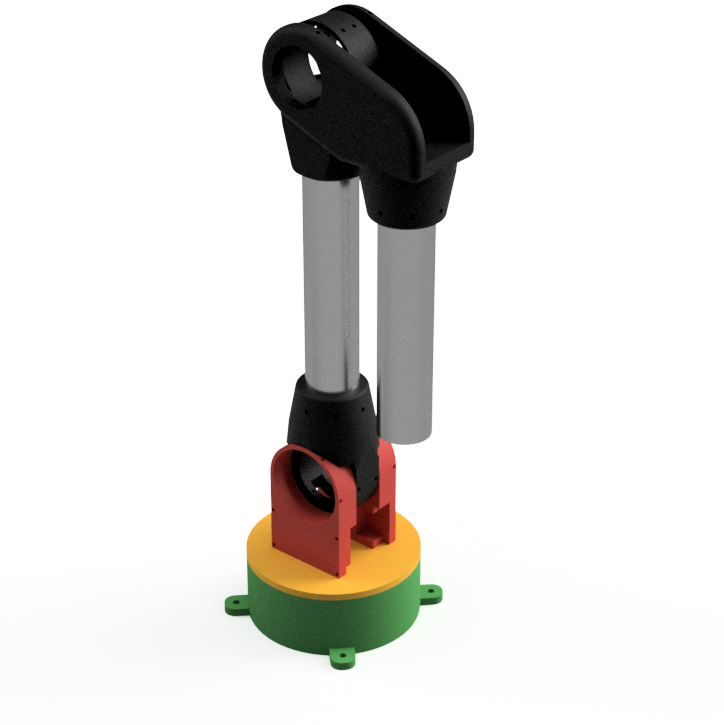

Проектирование основания и поворотного стола во Fusion 360


2. Сердце механики: Циклоидальный редуктор

Для обеспечения высокого крутящего момента при компактных размерах был выбран тип циклоидального редуктора (передаточное число 1:15). Родомир самостоятельно спроектировал и рассчитал геометрию диска во Fusion 360.

Инновации в конструкции:

  1. Гибридные материалы: Корпус и циклоидальный диск напечатаны из PLA-пластика, но кольцевые штифты изготовлены из алюминиевых трубок для снижения трения и повышения ресурса.
  2. Безподшипниковая база: Применено нестандартное решение — вместо тяжелых промышленных подшипников на ведомом валу использованы металлические шарики 5 мм в специально спроектированных пазах.
  3. Тестирование КПД: Для проверки расчетов был собран отдельный измерительный стенд. Экспериментально подтвержденный КПД составил 81%.

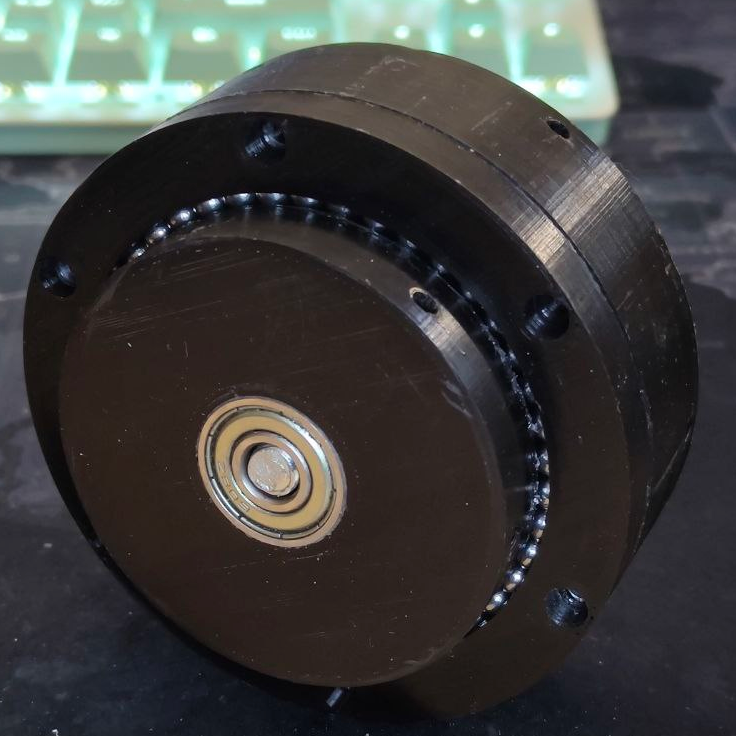

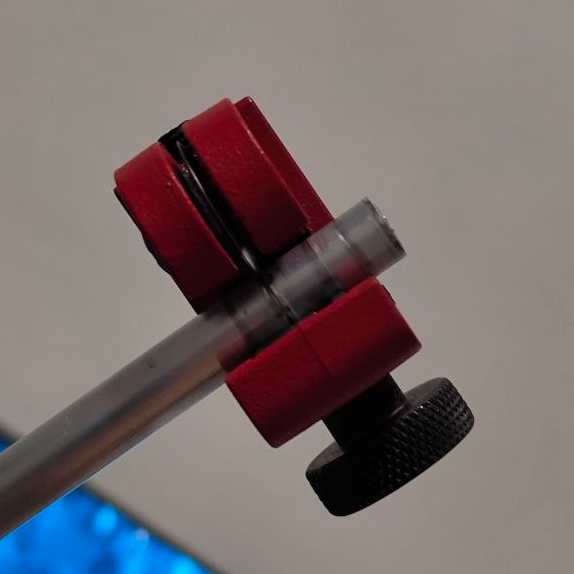

Стенд для измерения КПД редуктора Собранный узел редуктора крупным планом


3. Расчет и электродинамика

Для выбора двигателей был проведен детальный расчет крутящих моментов с учетом длин звеньев и веса груза. Суммарный момент на системе составил 22.7 Н⋅м. С учетом КПД и передаточного числа, был выбран двигатель Nema 23 с моментом 2.2 Н⋅м для первого звена.

Система питания:

  • 36V 6A: Питание силовых двигателей Nema 23.
  • 12V 8A: Питание двигателей Nema 17.
  • 5V 6A: Питание вычислительного узла и датчиков.

Структурная схема электрических соединений Э1 Принципиальная схема Э3


4. Процесс сборки и монтажа

Конструкция сочетает 3D-печать и алюминиевый профиль (труба 60 мм). Внутри труб проходят не только провода, но и ременные передачи, что позволило вынести тяжелые двигатели в основание робота.

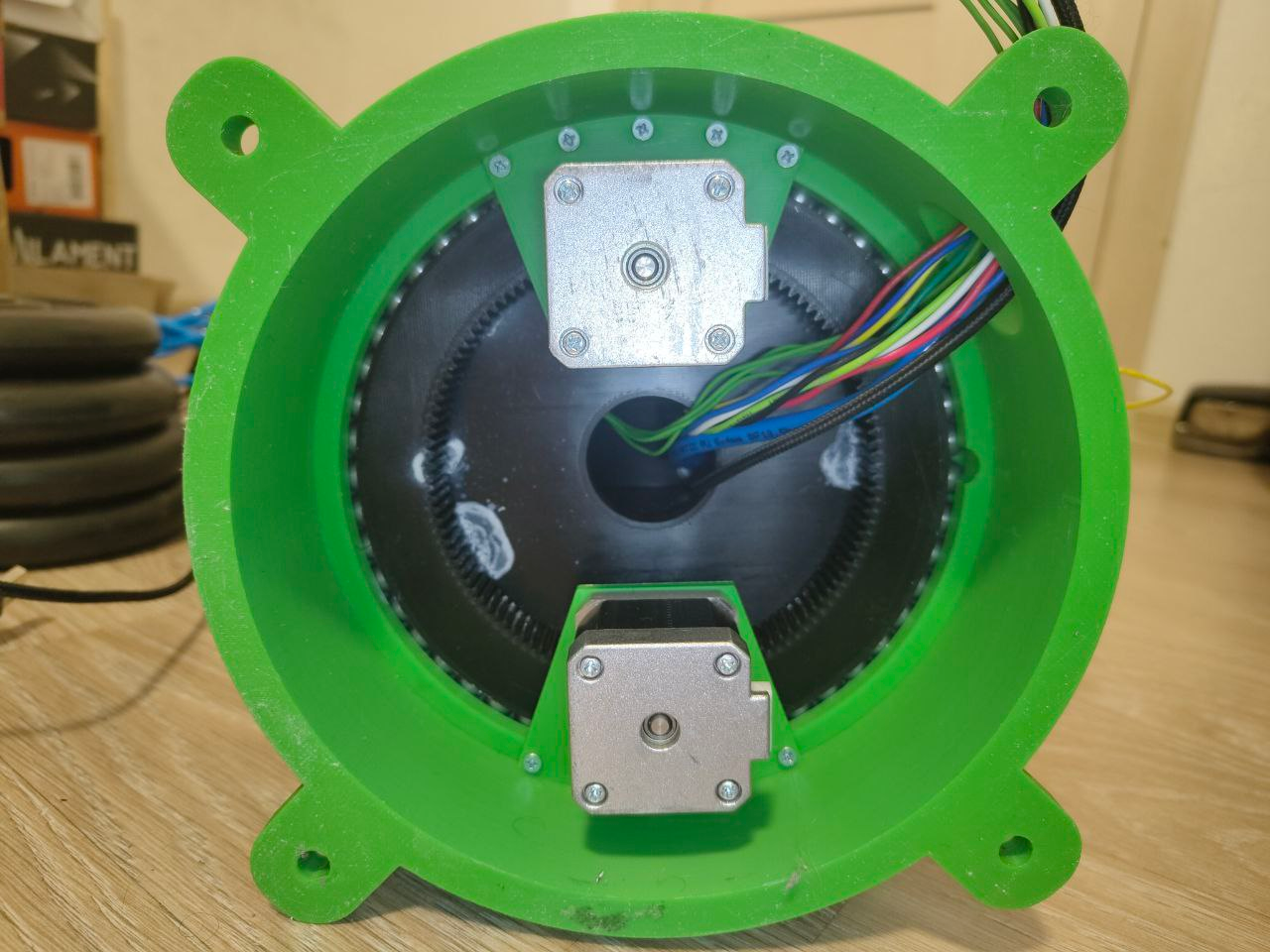

  • Этап 1: Сборка поворотного стола на шарикоподшипниковой базе.
  • Этап 2: Установка направляющих для кабелей и пневматической трубки захвата.
  • Этап 3: Монтаж магнитных энкодеров AS5600 на каждую ось для контроля углов.

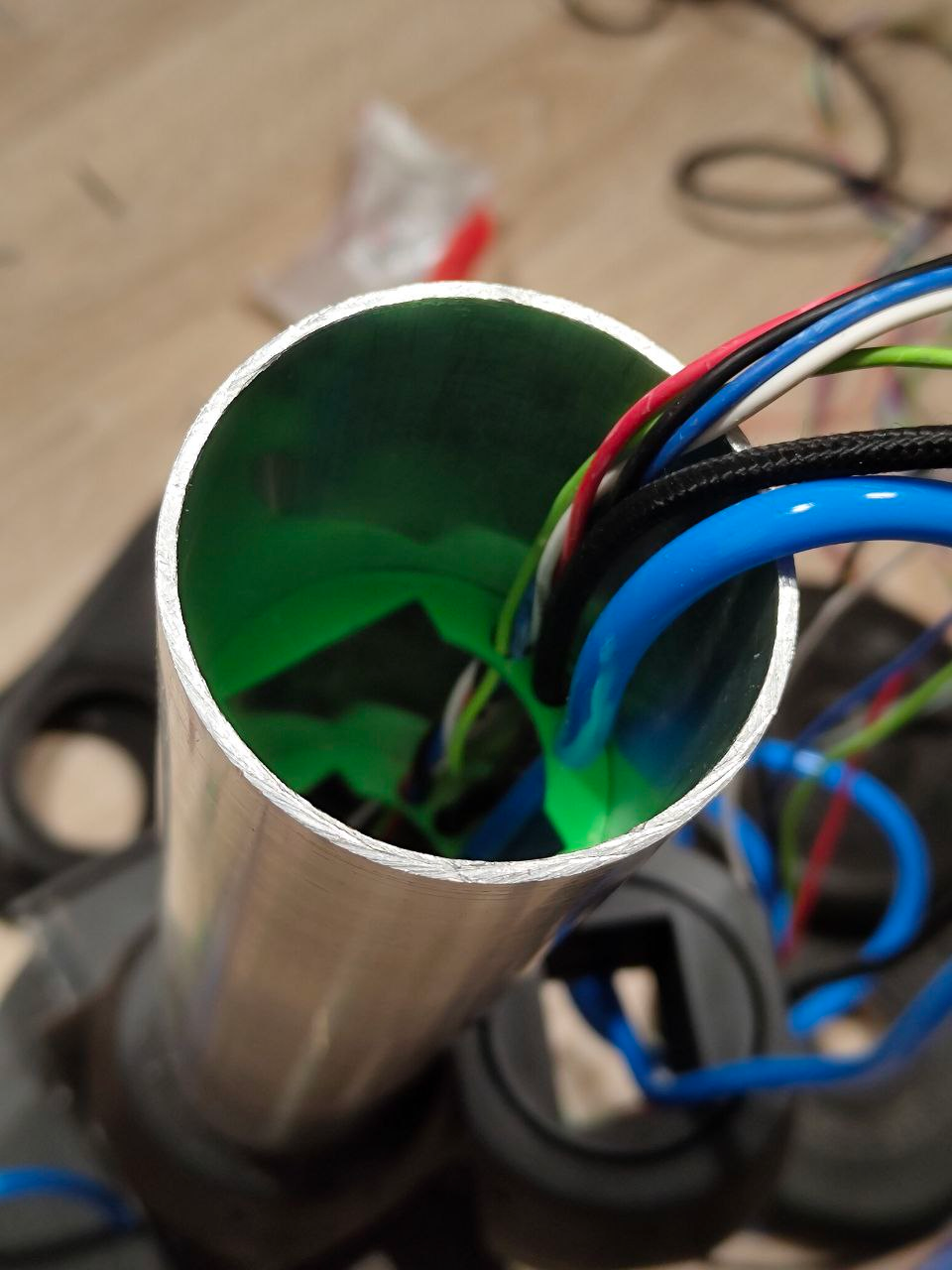

Монтаж первого узла на поворотный стол Система прокладки кабелей и трубки захвата внутри звеньев


5. Программный комплекс и ROS 2

Управление роботом реализовано по двухуровневой архитектуре: Nvidia Jetson Nano (High-Level) и ESP32 (Low-Level).

Логика управления:

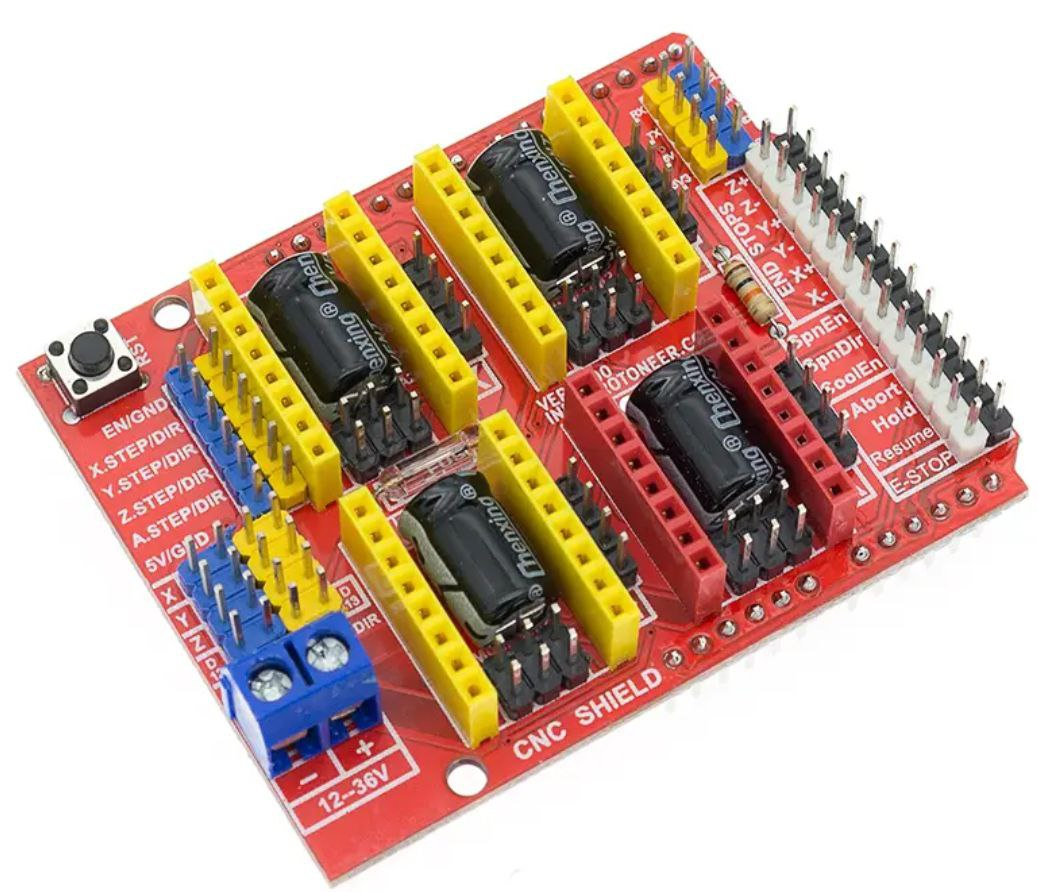

На Jetson Nano развернут ROS 2 Humble и фреймворк MoveIt 2, который отвечает за планирование траекторий. ESP32 принимает команды по UART и транслирует их в Step/Dir сигналы для драйверов.

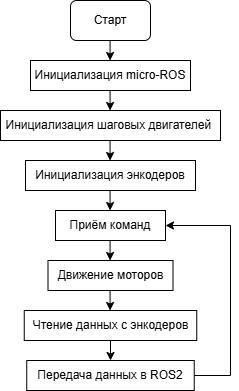

Блок-схема алгоритма работы прошивки ESP32 Фрагмент программного кода управления на C++

🎥 Демонстрация работы и сборка

Ниже представлены видеоматериалы, демонстрирующие процесс сборки и финальный результат работы манипулятора.

Процесс сборки и отладки
Демонстрация плавности движений

🏁 Итоги разработки

Манипулятор Скибы Радомира — это полноценный инженерный продукт. Проект доказал, что школьники способны решать задачи промышленного уровня, интегрируя сложные механические решения с передовым ПО для робототехники.
