AGS10 датчик качества воздуха

Обзор

AGS10 — это компактный и эффективный MEMS-датчик качества воздуха, специально разработанный для обнаружения летучих органических соединений (ЛОС/VOC). Благодаря современной технологии производства полупроводников, он обеспечивает высокую стабильность и чувствительность в течение длительного времени. Использование протокола I2C делает его идеальным выбором для современных систем мониторинга параметров окружающей среды на базе ESP32 и Arduino.

AGS10 — это цифровой датчик газа TVOC с интерфейсом I2C. Он калибруется на заводе и оснащен встроенным алгоритмом компенсации температуры и влажности, что позволяет получать точные данные о концентрации газов без сложной дополнительной обработки. Компактный размер корпуса (SMD или модульное исполнение) позволяет интегрировать его в портативные устройства и бытовую технику.

Где купить Характеристики Примеры кода

Быстрая навигация

Основные разделы статьи

Обзор Характеристики Распиновка Подключение Отладка и ошибки

Примеры кода

Приобретите AGS10

Специализированный магазин

Широкий выбор электронных компонентов

Найти →

Характеристики

Характеристики AGS10

Интерфейс

I2C (0x2A)

Рабочее питание

3.0 ± 0.1 В DC

Диапазон ЛОС

0 ~ 99999 ppb

Время разогрева

≤ 120 сек

Скачать полный даташит

Распиновка

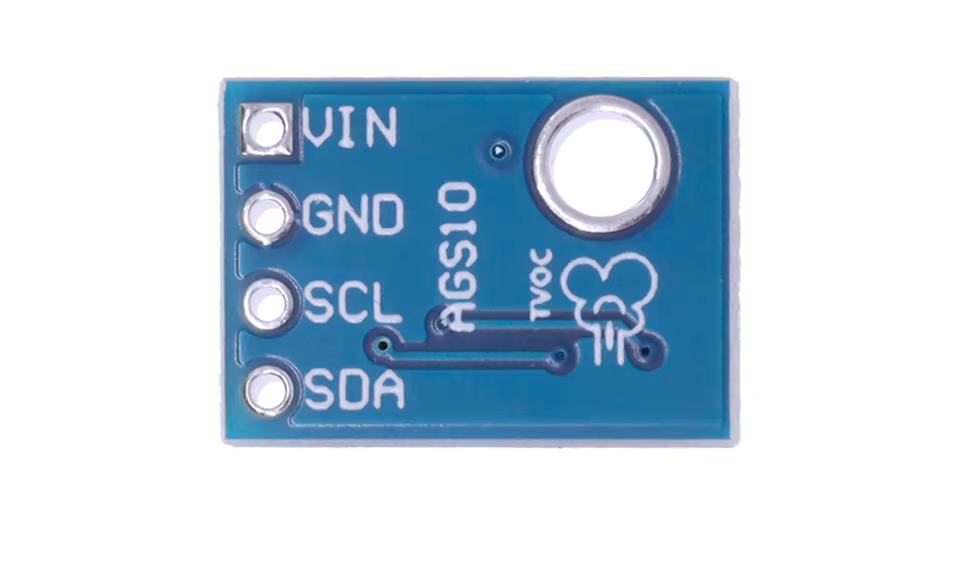

Распиновка AGS10

VCC

Питание (строго 3.0В ±0.1В)

GND

Общий провод (земля)

SDA

I2C Последовательные данные

SCL

I2C Последовательное тактирование

Пин	Название	Тип	Описание
1	VCC	Power	Питание (3.0 В)
2	GND	Ground	Общий
3	SDA	I/O	Данные I2C
4	SCL	Input	Такты I2C

Подключение

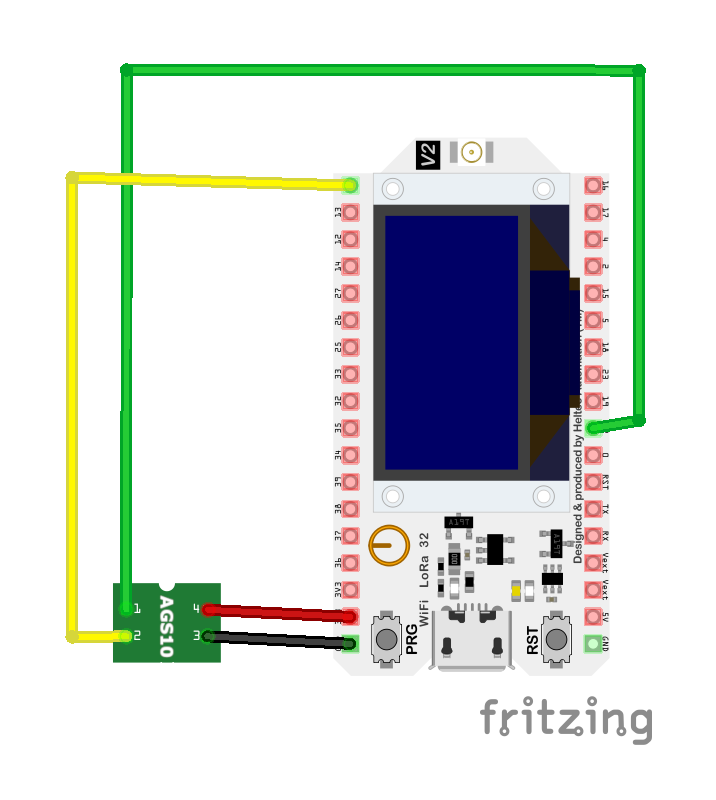

Подключение AGS10 к ESP32

Всего линий

Минимум

Сложность

Легко

I2C интерфейс

Вывод AGS10	К пину ESP32	Описание
VCC	3.3V / 3V	Питание модуля
GND	GND	Общий минус
SDA	GPIO 21	Шина данных I2C
SCL	GPIO 22	Шина тактирования I2C

Важные примечания

📍 Частота шины — AGS10 чувствителен к скорости. Установите частоту I2C на 15 кГц или ниже.
🔧 Подтяжка (Pull-up) — Для работы требуются резисторы на линиях SDA и SCL (обычно 4.7-10 кОм).
⚡ Стабильность — Используйте конденсатор 0.1 мкФ между VCC и GND для фильтрации помех.

Устранение неполадок

Устранение неполадок AGS10

Ошибка CRC на ESP32/ESP8266

Проблемы с частотой I2C шины

Проблема: Сообщение в логах The crc check failed или невозможность прочитать данные.

Причина: AGS10 — это медленное I2C устройство. Он требует частоту 30 кГц или даже 15 кГц. По умолчанию контроллеры часто используют 100 кГц или 400 кГц.

Решение: Явно установите частоту в настройках Wire (Wire.setClock(15000)) или в YAML файле ESPHome (frequency: 15kHz).

Показания зависли на одном значении

Датчику требуется прогрев

Проблема: Сенсор выдает одно и то же число в течение нескольких минут после включения.

Причина: MEMS газовым датчикам необходимо время разогрева для стабилизации химических реакций на поверхности сенсора.

Решение: Подождите не менее 2 минут после подачи питания перед считыванием рабочих данных. Для получения максимально точных показаний при первом включении может потребоваться до 24-48 часов "обжига".

Примеры кода

Примеры программирования AGS10

Arduino / ESP32

Базовое чтение данных TVOC

C++

#include <Wire.h>
#include <Adafruit_AGS10.h>

Adafruit_AGS10 ags10;

void setup() {
  Serial.begin(115200);

  // Важно: настраиваем I2C на низкую частоту для стабильности AGS10
  Wire.begin();
  Wire.setClock(15000);

  if (!ags10.begin()) {
    Serial.println("Датчик AGS10 не найден!");
    while (1) delay(10);
  }
}

void loop() {
  // Чтение концентрации TVOC в ppb
  uint32_t tvoc = ags10.readTVOC();

  if (tvoc == 0) {
    Serial.println("Датчик прогревается...");
  } else {
    Serial.print("Качество воздуха (TVOC): ");
    Serial.print(tvoc);
    Serial.println(" ppb");
  }

  delay(1000); // Опрос раз в секунду
}

В этом примере мы используем библиотеку Adafruit AGS10. Ключевым моментом является команда Wire.setClock(15000), которая переводит шину I2C в режим пониженной скорости, обеспечивая надежную работу контроллера внутри сенсора.

ESPHome

Интеграция в Home Assistant

YAML

# Настройка глобальной шины I2C
i2c:
  sda: GPIO21
  scl: GPIO22
  frequency: 15kHz # Обязательно для AGS10

sensor:
  - platform: ags10
    tvoc:
      name: "Качество воздуха (ЛОС)"
      unit_of_measurement: "ppb"
    update_interval: 30s

Для ESPHome достаточно указать платформу ags10. Датчик автоматически появится в Home Assistant с правильными единицами измерения (ppb — частей на миллиард).

MicroPython

Прямое считывание из регистров

Python

from machine import I2C, Pin
import time

# Инициализация I2C (частота 15кГц)
i2c = I2C(0, scl=Pin(22), sda=Pin(21), freq=15000)
AGS10_ADDR = 0x2A

def get_tvoc():
    try:
        # Чтение 5 байт (Data + CRC)
        # Регистр данных TVOC обычно 0x00
        i2c.writeto(AGS10_ADDR, b'\x00')
        time.sleep(0.1)
        res = i2c.readfrom(AGS10_ADDR, 5)

        # Данные находятся в 2, 3 и 4 байтах
        tvoc = (res[1] << 16) | (res[2] << 8) | res[3]
        return tvoc
    except:
        return None

while True:
    value = get_tvoc()
    print(f"TVOC: {value} ppb")
    time.sleep(2)

Итоги AGS10

Датчик AGS10 является бюджетным и надежным решением для мониторинга летучих органических соединений. Благодаря наличии готовых библиотек и интеграций, он отлично подходит как для DIY-проектов, так и для серийных устройств контроля микроклимата.

Калибровка

Датчик имеет функцию авто-калибровки нуля. Для её корректной работы устройство должно регулярно (раз в несколько суток) оказываться в условиях чистого свежего воздуха.

Готовы интегрировать?

Используйте примеры кода выше для быстрого старта. AGS10 — один из самых простых в подключении датчиков для мониторинга ЛОС.

Примеры кода Даташит PDF

Похожие варианты

Похожие датчики

Ищете альтернативы для измерения параметров воздуха? Обратите внимание на эти популярные сенсоры.

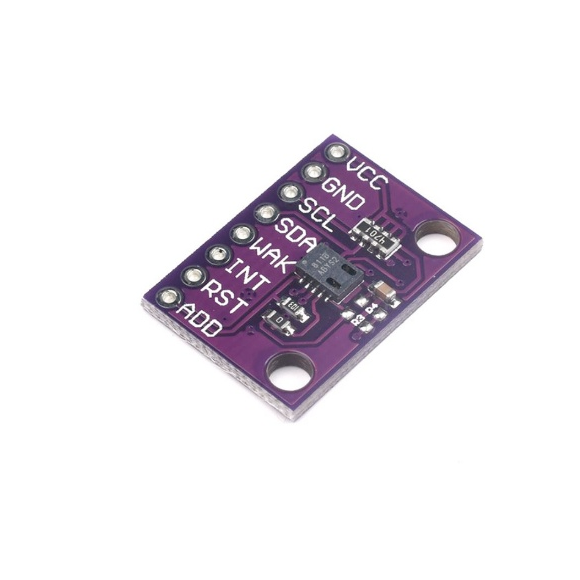

CCS811 Датчик TVOC
