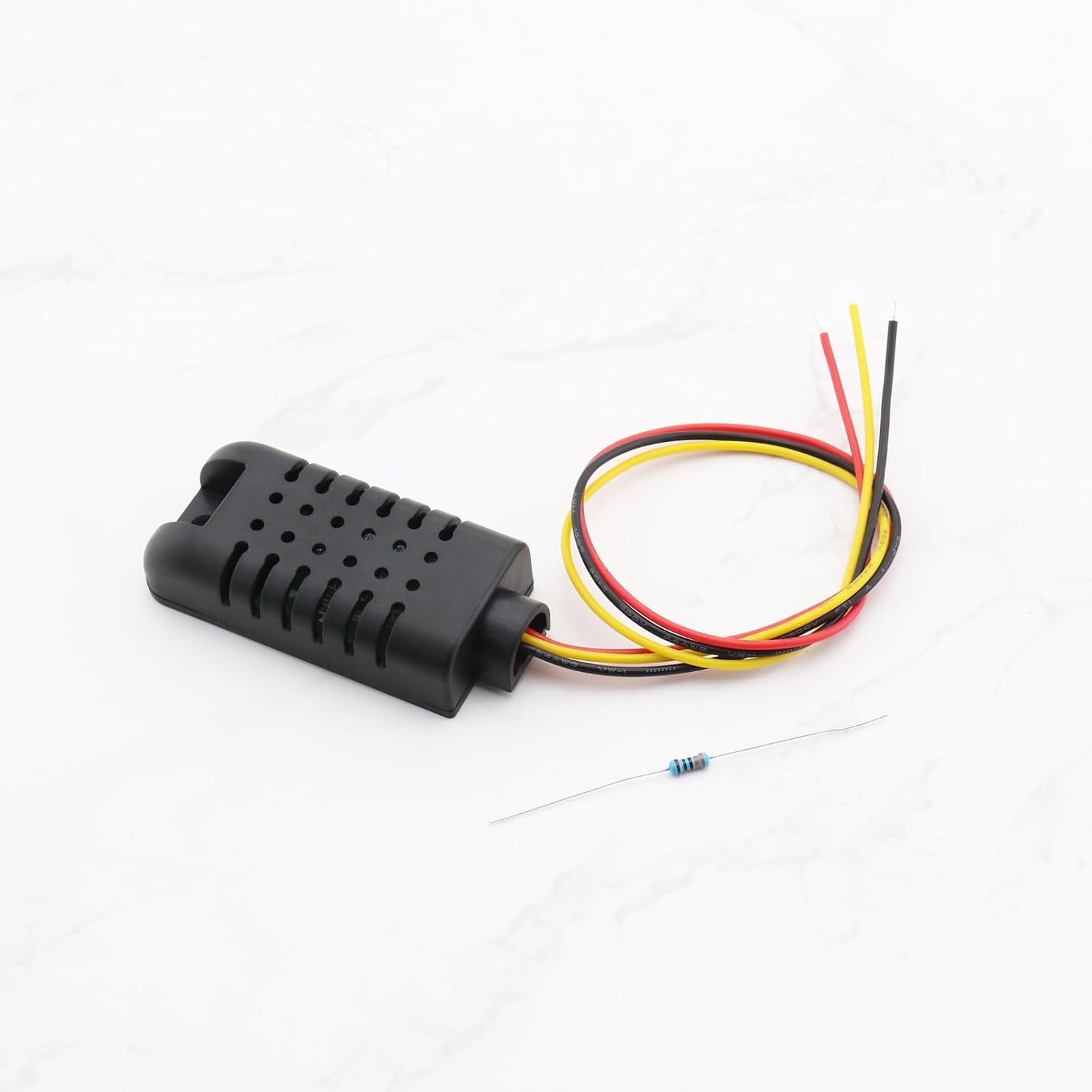

Датчик температуры и влажности DHT21 / AM2301A

Где купить

Приобретите Датчик температуры и влажности DHT21 / AM2301A

Ozon

Доставка по России

Специализированный магазин

Широкий выбор электронных компонентов

Найти →

Обзор

DHT21 (также известный как AM2301) — это надежный цифровой датчик для измерения температуры и влажности, обеспечивающий калиброванный цифровой выход и простоту интеграции с микроконтроллерами.

DHT21 / AM2301A использует емкостный датчик влажности и термистор для обеспечения точных и стабильных измерений. Он идеально подходит для мониторинга климата в умных домах, системах вентиляции и промышленной автоматизации.

DHT21 / AM2301A Датчик температуры и влажности

Где купить Характеристики Примеры кода

Быстрая навигация

📊 Спеки 🔌 Пины 🛠️ Схемы 💻 Код

Отладка и ошибки

Примеры кода

Где купить DHT21 / AM2301A

Ориентировочная цена

от $5.00

Amazon.com

Доставка по всему миру

Цены могут меняться. Мы получаем комиссию за покупки по партнерским ссылкам Amazon.

Технические параметры

Характеристики DHT21 / AM2301A

Интерфейс

Single-Bus (OneWire)

Точность

Темп: ±0.5°C | Влажн: ±3% RH

Диапазон

-40°C ... 80°C | 0 ... 100% RH

Питание

3.3 В - 5.5 В (реком. 5 В)

PDF

DHT21 Datasheet

Скачать PDF

Подключение пинов

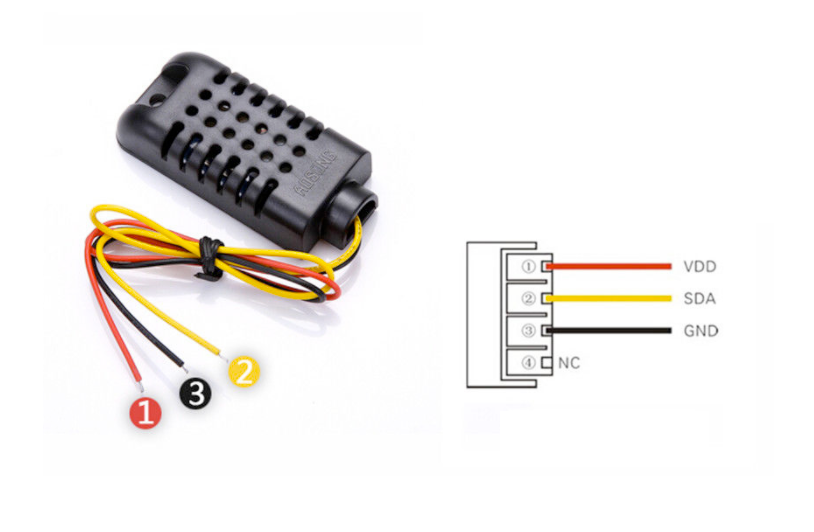

Распиновка DHT21 / AM2301A

💡

Важный совет

Для надежной передачи данных требуется подтягивающий резистор 5-10 кОм между пинами VCC и DATA.

⏱️

Частота опроса

Минимальный интервал между чтениями данных составляет 2 секунды.

Таблица назначения контактов

Пин #	Название	Тип	Описание
1	VCC	Power	Питание (3.3В - 5.5В)
2	DATA	I/O	Цифровой выход данных
3	NC	None	Не используется (No Connection)
4	GND	Power	Общий (Земля)

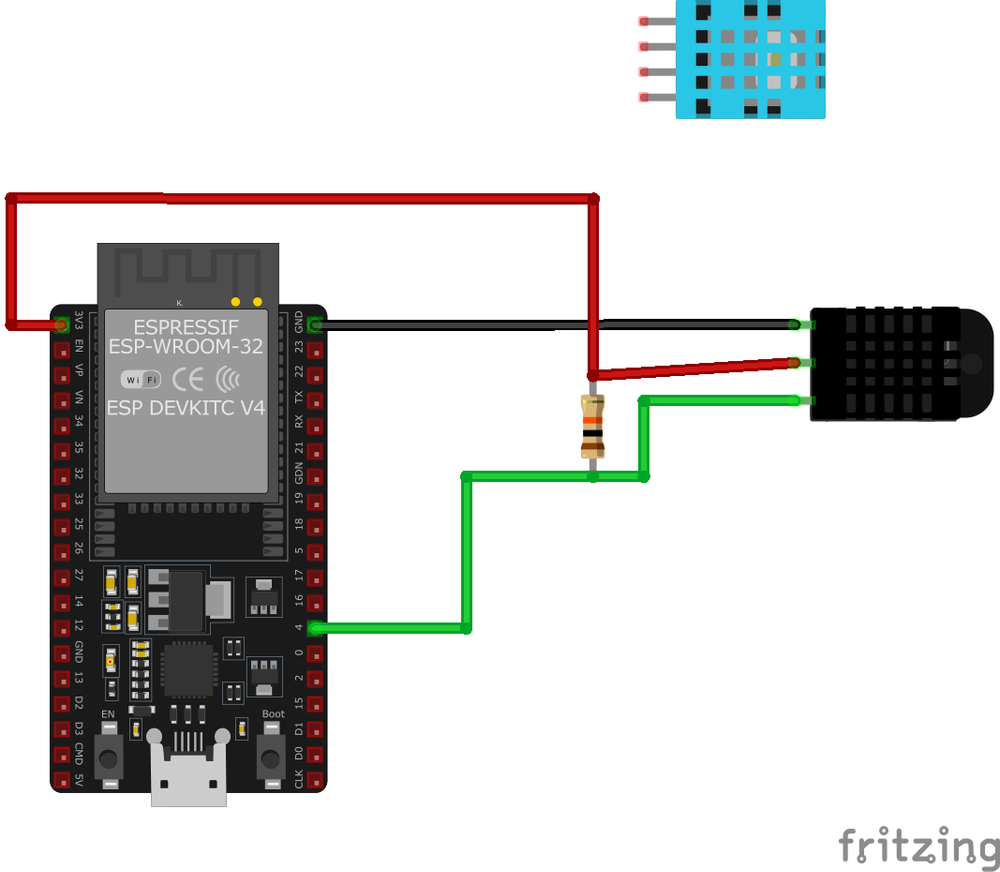

Схема подключения

Подключение DHT21 к ESP32

⚡

Протокол

OneWire

1 цифровой пин

📍

GPIO

GPIO4

Можно использовать любой свободный GPIO

Таблица соединений

Датчик DHT21	ESP32 Пин	Описание
1 VCC	3.3V / 5V	Питание датчика (рекомендуется 3.3В для ESP32)
2 DATA	GPIO4	Линия передачи данных
4 GND	GND	Общий провод

Устранение неполадок

Типичные проблемы и решения

⚠️

Неверные показания температуры

Проблема: Датчик возвращает аномальные значения, например, 225°C.

Решение: Проверьте инициализацию в коде. Убедитесь, что выбран тип DHT21 или AM2301. Также проверьте стабильность питания и качество контактов.

💧

Влажность застыла на 99.9%

Решение: Это часто случается при насыщении сенсора влагой или выпадении конденсата. Просушите датчик в сухом месте. Если показания не меняются, возможно, сенсор поврежден.

Ошибки "NaN" в консоли

Решение: Проверьте наличие подтягивающего резистора (5-10 кОм) на линии DATA. Также увеличьте задержку между измерениями до 2-3 секунд.

Примеры программирования

Примеры кода для DHT21 / AM2301A

Arduino Framework

Библиотека Adafruit DHT

C++

#include "DHT.h"

#define DHTPIN 4     // Пин подключения DATA
#define DHTTYPE DHT21   // Тип датчика DHT 21 (AM2301)

DHT dht(DHTPIN, DHTTYPE);

void setup() {
  Serial.begin(115200);
  Serial.println("DHT21 Sensor Example");
  dht.begin();
}

void loop() {
  delay(2000); // Минимум 2 секунды между чтениями

  float humidity = dht.readHumidity();
  float temperature = dht.readTemperature();

  if (isnan(humidity) || isnan(temperature)) {
    Serial.println("Failed to read from DHT sensor!");
    return;
  }

  Serial.printf("Humidity: %.1f %% | Temperature: %.1f °C\n", humidity, temperature);
}

Этот скетч инициализирует датчик на пине 4 и выводит данные в Serial Monitor каждые 2 секунды.

ESP-IDF

Native Development Framework

C / C++

#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/gpio.h"
#include "dht.h"

#define DHT_PIN GPIO_NUM_4

void app_main() {
    setDHTgpio(DHT_PIN);
    while (1) {
        printf("Reading DHT21 sensor...\n");
        int ret = readDHT();
        errorHandler(ret);
        printf("Humidity: %.1f%%\n", getHumidity());
        printf("Temperature: %.1f°C\n", getTemperature());
        vTaskDelay(2000 / portTICK_PERIOD_MS);
    }
}

ESPHome

Конфигурация Home Assistant

YAML

sensor:
  - platform: dht
    pin: GPIO4
    model: DHT21
    temperature:
      name: "Температура в комнате"
    humidity:
      name: "Влажность в комнате"
    update_interval: 60s

MicroPython

Python для ESP32

Python

from machine import Pin
from time import sleep
import dht

# Инициализация DHT21
sensor = dht.DHT21(Pin(4))

while True:
    try:
        sensor.measure()
        temp = sensor.temperature()
        hum = sensor.humidity()
        print('Temp: {:.1f}°C, Hum: {:.1f}%'.format(temp, hum))
    except OSError as e:
        print('Failed to read sensor.')
    sleep(2)
