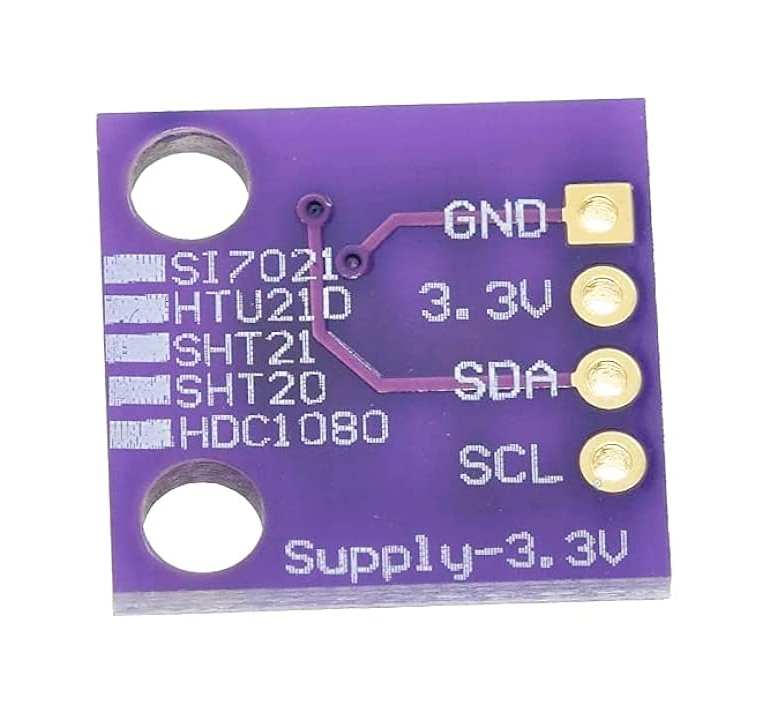

HDC1080 / GY-213V-HDC1080 Датчик Температуры и Влажности

Этот скетч использует библиотеку `ClosedCube_HDC1080` для чтения данных каждые 2 секунды.

#include <Wire.h>
#include "ClosedCube_HDC1080.h"

ClosedCube_HDC1080 hdc1080;

void setup() {
  Wire.begin();
  Serial.begin(115200);   // Установите скорость 115200 в Serial Monitor

  // Инициализация датчика (адрес по умолчанию 0x40)
  hdc1080.begin(0x40);
  Serial.println("HDC1080 инициализирован.");
}

void loop() {
  // Чтение температуры в градусах Цельсия
  float temperature = hdc1080.readTemperature();
  // Чтение влажности в процентах
  float humidity = hdc1080.readHumidity();

  Serial.print("Температура: ");
  Serial.print(temperature, 2);
  Serial.println(" °C");

  Serial.print("Влажность: ");
  Serial.print(humidity, 2);
  Serial.println(" %");

  delay(2000); // Ожидание 2 секунды
}

Реализация прямого управления шиной I2C через стандартный драйвер ESP-IDF.

#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/i2c.h"

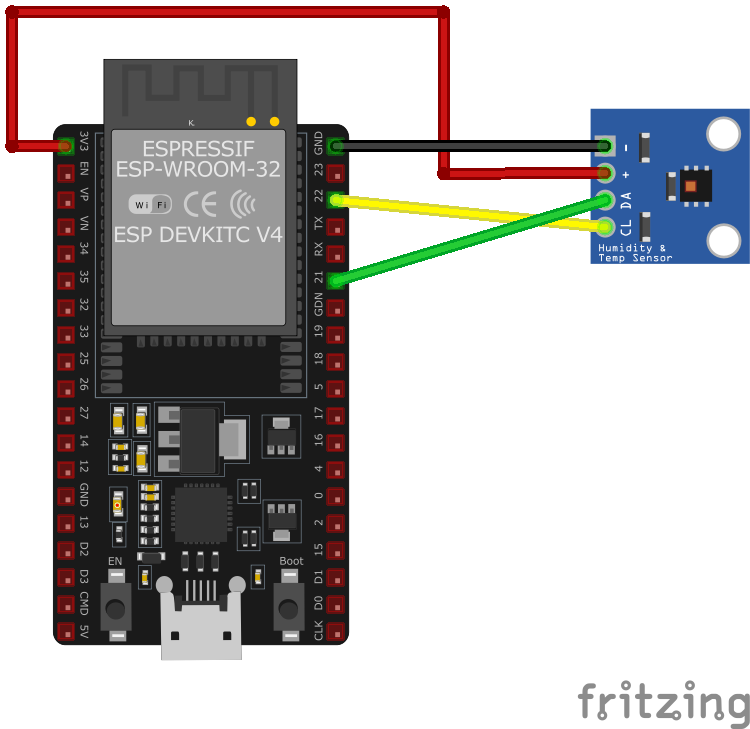

#define I2C_MASTER_SCL_IO    22    /*!< Пин для I2C тактового сигнала */
#define I2C_MASTER_SDA_IO    21    /*!< Пин для I2C данных */
#define I2C_MASTER_NUM       I2C_NUM_0
#define I2C_MASTER_FREQ_HZ   100000
#define HDC1080_SENSOR_ADDR  0x40

static esp_err_t i2c_master_init(void) {
    i2c_config_t conf = {
        .mode = I2C_MODE_MASTER,
        .sda_io_num = I2C_MASTER_SDA_IO,
        .scl_io_num = I2C_MASTER_SCL_IO,
        .sda_pullup_en = GPIO_PULLUP_ENABLE,
        .scl_pullup_en = GPIO_PULLUP_ENABLE,
        .master.clk_speed = I2C_MASTER_FREQ_HZ,
    };
    i2c_param_config(I2C_MASTER_NUM, &conf);
    return i2c_driver_install(I2C_MASTER_NUM, conf.mode, 0, 0, 0);
}

void read_hdc1080() {
    uint8_t data[4];
    uint8_t cmd = 0x00; // Указатель на регистр температуры

    // Запуск измерения
    i2c_master_write_to_device(I2C_MASTER_NUM, HDC1080_SENSOR_ADDR, &cmd, 1, pdMS_TO_TICKS(100));
    vTaskDelay(pdMS_TO_TICKS(15)); // Ждем завершения измерения

    // Чтение 4 байт (2 байта температуры + 2 байта влажности)
    i2c_master_read_from_device(I2C_MASTER_NUM, HDC1080_SENSOR_ADDR, data, 4, pdMS_TO_TICKS(100));

    uint16_t raw_temp = (data[0] << 8) | data[1];
    uint16_t raw_humidity = (data[2] << 8) | data[3];

    float temp = (raw_temp / 65536.0) * 165.0 - 40.0;
    float hum = (raw_humidity / 65536.0) * 100.0;

    printf("Температура: %.2f °C, Влажность: %.2f %%\n", temp, hum);
}

void app_main() {
    ESP_ERROR_CHECK(i2c_master_init());
    while (1) {
        read_hdc1080();
        vTaskDelay(pdMS_TO_TICKS(2000));
    }
}

Конфигурация для быстрого добавления HDC1080 в вашу систему умного дома.

i2c:
  sda: 21
  scl: 22

sensor:
  - platform: hdc1080
    temperature:
      name: "Температура в комнате"
    humidity:
      name: "Влажность в комнате"
    update_interval: 60s

from machine import I2C, Pin
import time

# Инициализация I2C
i2c = I2C(0, scl=Pin(22), sda=Pin(21))
ADDR = 0x40

def read_data():
    # Отправляем команду измерения
    i2c.writeto(ADDR, b'\x00')
    time.sleep_ms(20) # Ждем готовности

    # Читаем 4 байта
    data = i2c.readfrom(ADDR, 4)

    raw_temp = (data[0] << 8) | data[1]
    raw_hum = (data[2] << 8) | data[3]

    t = (raw_temp / 65536.0) * 165.0 - 40.0
    h = (raw_hum / 65536.0) * 100.0
    return t, h

while True:
    temp, hum = read_data()
    print("Температура: {:.2f} °C".format(temp))
    print("Влажность: {:.2f} %".format(hum))
    time.sleep(2)
