HTE501 Датчик температуры и влажности

Назад к сенсорам

окружающая среда I2C

Обзор

E+E HTE501 — это цифровой датчик влажности и температуры, разработанный для высокой точности в требовательных средах. Компактный корпус DFN (2,5x2,5 мм) обеспечивает точность ±1,8% RH и ±0,2 °C, а также оснащен нагревателем постоянного тока и запатентованным покрытием для стабильности.

HTE501 — высокоточный цифровой датчик влажности и температуры от E+E Elektronik, предназначенный для бытовых и промышленных систем климат-контроля.

Где купить Характеристики Примеры кода

Быстрая навигация

Характеристики Распиновка Подключение Код Отладка и ошибки

<div class="rounded-2xl border border-slate-200 dark:border-slate-800 bg-white dark:bg-slate-900 p-6">
  <h3 class="text-sm font-semibold text-slate-900 dark:text-white uppercase tracking-wider mb-4 mt-0">Примеры кода</h3>
  <div class="space-y-2">
    <a href="#arduino" class="flex items-center gap-3 p-2 rounded-xl hover:bg-slate-50 dark:hover:bg-slate-800 transition-colors group">
      <div class="w-8 h-8 rounded-lg bg-emerald-100 dark:bg-emerald-900/40 flex items-center justify-center text-emerald-600 dark:text-emerald-400 shrink-0">
        <img src="/img/UacrygeoB1-40.png" alt="Arduino" class="w-5 h-5 !my-0" />
      </div>
      <div class="min-w-0 flex-1">
        <div class="text-xs font-bold text-slate-900 dark:text-white">Arduino</div>
        <div class="text-[10px] text-slate-500 dark:text-slate-400 truncate">C++ Framework</div>
      </div>
    </a>
    <a href="#esp-idf" class="flex items-center gap-3 p-2 rounded-xl hover:bg-slate-50 dark:hover:bg-slate-800 transition-colors group">
      <div class="w-8 h-8 rounded-lg bg-blue-100 dark:bg-blue-900/40 flex items-center justify-center text-blue-600 dark:text-blue-400 shrink-0">
        <img src="/img/32WN7tz--V-40.png" alt="ESP-IDF" class="w-5 h-5 !my-0" />
      </div>
      <div class="min-w-0 flex-1">
        <div class="text-xs font-bold text-slate-900 dark:text-white">ESP-IDF</div>
        <div class="text-[10px] text-slate-500 dark:text-slate-400 truncate">Native Framework</div>
      </div>
    </a>
    <a href="#esphome" class="flex items-center gap-3 p-2 rounded-xl hover:bg-slate-50 dark:hover:bg-slate-800 transition-colors group">
      <div class="w-8 h-8 rounded-lg bg-purple-100 dark:bg-purple-900/40 flex items-center justify-center text-purple-600 dark:text-purple-400 shrink-0">
        <img src="/img/CvS9ia05Te-40.png" alt="ESPHome" class="w-5 h-5 !my-0" />
      </div>
      <div class="min-w-0 flex-1">
        <div class="text-xs font-bold text-slate-900 dark:text-white">ESPHome</div>
        <div class="text-[10px] text-slate-500 dark:text-slate-400 truncate">YAML Configuration</div>
      </div>
    </a>
  </div>
</div>

Приобретите HTE501 Датчик температуры и влажности

Характеристики HTE501

Полные технические спецификации датчика температуры и влажности HTE501.

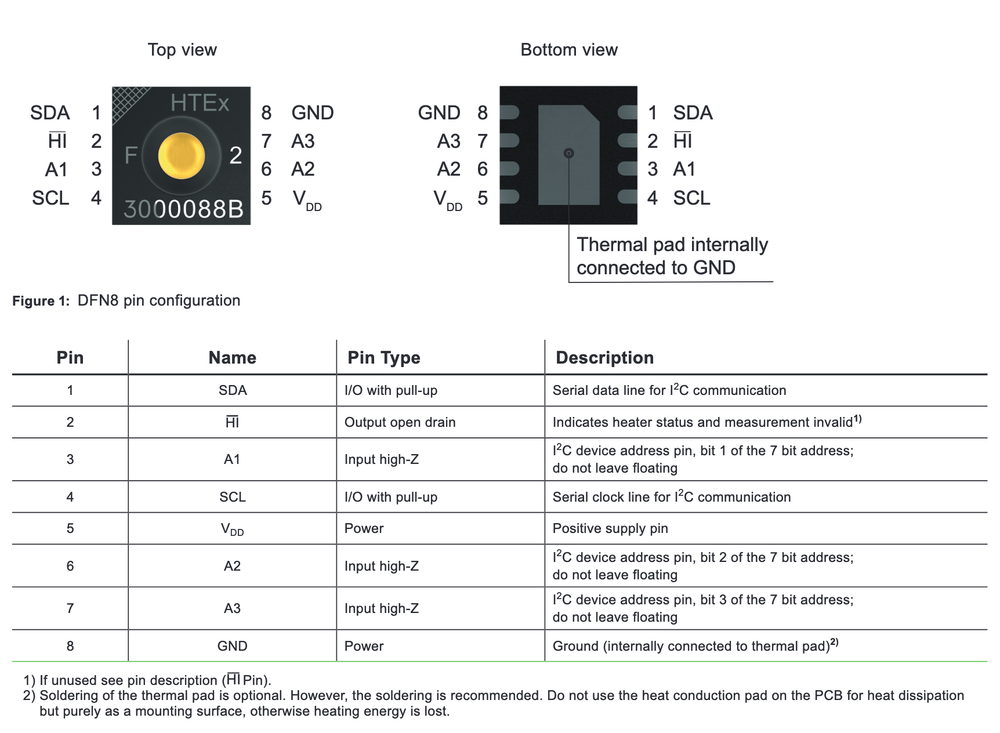

Распиновка HTE501

HTE501 выполнен в 8-контактном DFN корпусе. Ниже представлена схема выводов.

Советы

• Компактный DFN корпус требует аккуратной пайки.
• Имеется встроенный нагреватель для устранения конденсата.

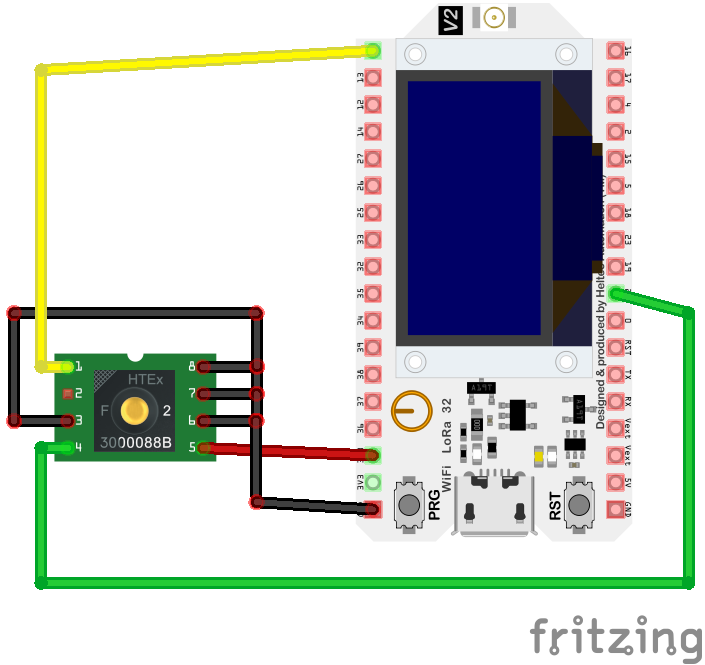

Подключение HTE501 к ESP32

Для работы с ESP32 используйте стандартные пины I2C. Обязательно добавьте подтягивающие резисторы.

Протокол

I2C (0x44)

Статус

Протестировано

Устранение неполадок HTE501

Ниже разобраны типичные ошибки при работе с HTE501.

Примеры программирования HTE501

Arduino

Использование библиотеки Adafruit SHT31 (совместима по протоколу).

#include <Wire.h>
#include <Adafruit_SHT31.h> // Библиотека Adafruit для датчиков SHT3x

Adafruit_SHT31 sht31 = Adafruit_SHT31();

void setup() {
  Serial.begin(115200);   // Настройка скорости монитора порта
  Wire.begin();           // Инициализация I2C

  // Поиск датчика по адресу 0x44
  if (!sht31.begin(0x44)) {
    Serial.println("HTE501 не найден!");
    while (1) delay(1);
  }
}

void loop() {
  float t = sht31.readTemperature(); // Чтение температуры
  float h = sht31.readHumidity();    // Чтение влажности

  if (!isnan(t) && !isnan(h)) {
    Serial.printf("Температура: %.2f *C, Влажность: %.2f %%\n", t, h);
  }
  delay(2000); // Задержка 2 секунды
}

ESP-IDF

Низкоуровневая реализация для профессиональной разработки.

#include <stdio.h>
#include "driver/i2c.h"
#include "esp_log.h"

#define I2C_MASTER_SCL_IO 22               // Номер GPIO для SCL
#define I2C_MASTER_SDA_IO 21               // Номер GPIO для SDA
#define I2C_MASTER_NUM I2C_NUM_0
#define HTE501_SENSOR_ADDR 0x44            // Адрес датчика
#define HTE501_CMD_MEASURE 0x2C06          // Команда измерения

static const char *TAG = "HTE501_APP";

void i2c_master_init() {
    i2c_config_t conf = {
        .mode = I2C_MODE_MASTER,
        .sda_io_num = I2C_MASTER_SDA_IO,
        .sda_pullup_en = GPIO_PULLUP_ENABLE,
        .scl_io_num = I2C_MASTER_SCL_IO,
        .scl_pullup_en = GPIO_PULLUP_ENABLE,
        .master.clk_speed = 100000,
    };
    i2c_param_config(I2C_MASTER_NUM, &conf);
    i2c_driver_install(I2C_MASTER_NUM, conf.mode, 0, 0, 0);
}

void app_main() {
    i2c_master_init();
    // Логика чтения данных (см. документацию I2C ESP-IDF)
    ESP_LOGI(TAG, "Датчик HTE501 инициализирован");
}

ESPHome (YAML)

Конфигурация для Home Assistant.

sensor:
  - platform: hte501
    temperature:
      name: "Office Temperature"
    humidity:
      name: "Office Humidity"
    address: 0x44
    update_interval: 60s

Итоги

HTE501 — современная альтернатива классическим датчикам SHT, предлагающая отличную точность и встроенные механизмы защиты.
