ИК-датчик обхода препятствий KY-032: характеристики, подключение, код

Обзор

KY-032 — это модуль инфракрасного датчика обхода препятствий, который обнаруживает объекты путем излучения и приема инфракрасного света. Он выдает цифровой сигнал при обнаружении объекта, что делает его идеальным для робототехники, систем навигации и автоматизации.

KY-032 — это универсальный датчик препятствий, работающий в инфракрасном диапазоне. Он обнаруживает препятствия на расстоянии до 20-30 см и выдает сигнал низкого уровня (LOW) при срабатывании. Модуль оснащен двумя потенциометрами для точной настройки дистанции и чувствительности.

Где купить Характеристики Примеры кода

Быстрая навигация

Основные разделы статьи

Обзор Характеристики Распиновка Подключение Отладка и ошибки

Примеры кода

Популярные платформы

Arduino

C++ Framework

ESP-IDF

Native Framework

ESPHome

YAML Config

PlatformIO

IDE & Toolchain

MicroPython

Python Core

О ИК-датчике обхода препятствий KY-032

Модуль ИК-датчика KY-032 предназначен для обнаружения препятствий с помощью инфракрасного излучения. Он состоит из инфракрасного светодиода-излучателя и фотодиода-приемника. Излучатель посылает ИК-импульсы определенной частоты, которые при встрече с объектом отражаются и улавливаются приемником. Затем модуль обрабатывает сигнал и выдает цифровое значение на выходной пин.

⚡ Ключевые особенности

• Регулируемая дистанция — С помощью потенциометров можно настроить расстояние обнаружения от 2 до 30 см.
• Цифровой выход — Выдает сигнал LOW при обнаружении объекта, что упрощает работу с микроконтроллерами.
• Защита от помех — Модуль работает на определенной частоте (38 кГц), что делает его устойчивым к фоновому свету.
• Наличие пина EN — Позволяет программно включать или отключать датчик.

Приобретите KY-032

Характеристики KY-032

Полные технические характеристики ИК-модуля датчика обхода препятствий KY-032.

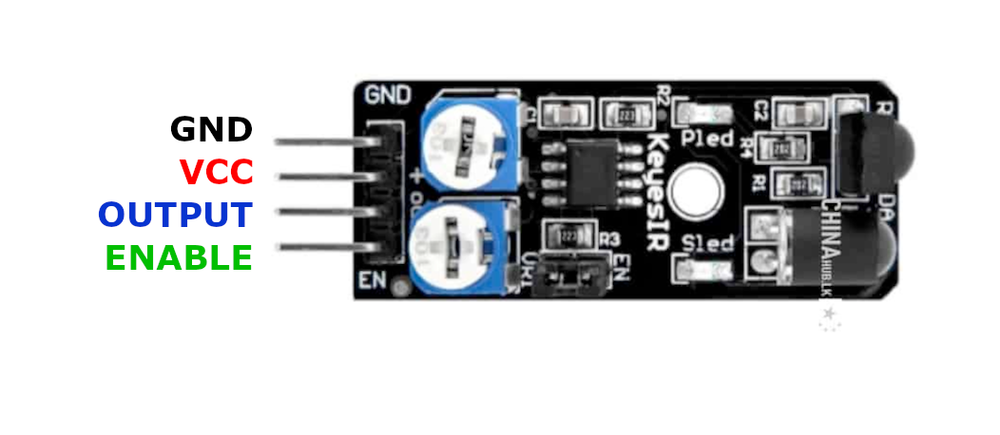

Распиновка KY-032

Модуль KY-032 имеет 4 вывода для подключения. Важно правильно соблюдать полярность питания, чтобы не повредить микросхему NE555, расположенную на плате.

Схема распиновки

Визуальное руководство

Пинов

4

Интерфейс

Digital OUT

Советы

• S (OUT) — переходит в LOW при обнаружении.
• EN (Enable) — для работы должен быть замкнут на VCC (перемычкой) или управляться через GPIO (HIGH — вкл).
• Регулировка — левый подстроечник настраивает яркость ИК (дальность), правый — частоту (чувствительность).

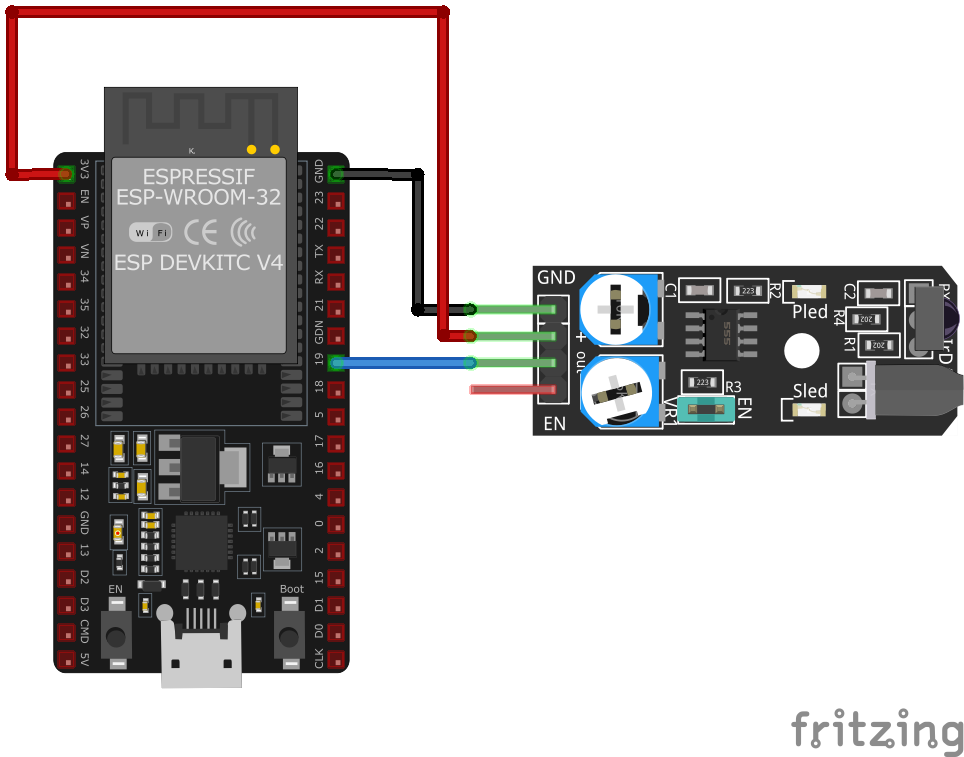

Подключение KY-032 к ESP32

Для работы датчика с ESP32 необходимо подключить пин S (OUT) к любому цифровому входу GPIO. Питание можно брать напрямую от 3.3В ESP32.

Схема подключения

Рекомендуемая схема (ESP32)

Подключений

3-4

Протокол

Digital

Устранение неполадок KY-032

Распространенные проблемы

Программирование датчика KY-032

Примеры кода для считывания состояния датчика на различных платформах.

Arduino Core

Скетч для Arduino IDE или ESP32 Arduino Core

C++

const int sensorPin = 16; // Вывод S (OUT) датчика

void setup() {
  pinMode(sensorPin, INPUT);
  Serial.begin(115200);
  Serial.println("Тест датчика KY-032");
}

void loop() {
  int val = digitalRead(sensorPin);

  if (val == LOW) {
    Serial.println("Препятствие обнаружено!");
  } else {
    Serial.println("Путь свободен");
  }

  delay(200);
}

Этот код просто считывает цифровой сигнал с пина датчика. Логика основана на том, что датчик активен при низком уровне (LOW).

ESPHome

YAML конфигурация для Home Assistant

YAML

binary_sensor:
  - platform: gpio
    pin:
      number: GPIO16
      mode: INPUT_PULLUP
    name: "Датчик препятствий KY-032"
    device_class: motion
    filters:
      - invert:

Фильтр invert необходим, так как датчик выдает LOW при обнаружении движения (препятствия).

MicroPython

Скрипт для MicroPython

Python

from machine import Pin
import time

sensor = Pin(16, Pin.IN, Pin.PULL_UP)

while True:
    if sensor.value() == 0:
        print("Обнаружено препятствие!")
    else:
        print("Чисто")
    time.sleep_ms(200)
