Датчик пульса KY-039

Обзор

KY-039 — это модуль датчика сердцебиения, который использует инфракрасный светодиод и фототранзистор для обнаружения сигналов пульса. Он формирует аналоговый выходной сигнал, соответствующий сердцебиению, что делает его подходящим для мониторинга состояния здоровья и смежных областей.

KY-039 — это аналоговый датчик для измерения частоты сердечных сокращений. Модуль работает по принципу просвечивания пальца ИК-излучением и фиксации изменений кровотока, что позволяет использовать его в фитнес-трекерах и проектах биообратной связи.

Где купить Характеристики Примеры кода

Быстрая навигация

Основные разделы

Обзор ТТХ Пины Схема Отладка и ошибки

Примеры кода

Платформы

Arduino

C++

ESP-IDF

C/C++

ESPHome

YAML

MicroPython

Python

О датчике пульса KY-039

Модуль датчика сердцебиения KY-039 предназначен для обнаружения пульса путем измерения изменений кровотока в пальце. Он использует инфракрасный (ИК) светодиод и фототранзистор для фиксации этих изменений. Когда палец помещается между ИК-светодиодом и фототранзистором, модуль выдает аналоговое напряжение, соответствующее обнаруженному сердцебиению. Этот датчик обычно используется в проектах мониторинга здоровья, фитнес-приложениях и системах биологической обратной связи.

Приобретите Датчик пульса KY-039

Характеристики KY-039

Технические параметры модуля датчика сердцебиения KY-039:

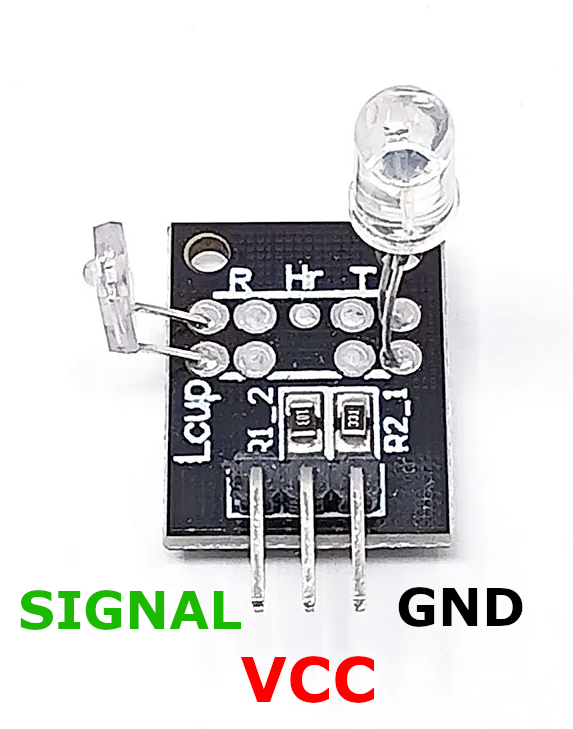

Распиновка KY-039

KY-039 — это 3-контактный оптический модуль датчика сердцебиения:

Всего пинов

3

Интерфейс

Аналог S

Советы

• ❤️ Нужен палец между ИК и фототранзистором.
• 🔌 3.3В для ESP32, 5В для Arduino.
• 📊 Аналоговый сигнал требует фильтрации в коде.

Подключение KY-039 к ESP32

Для сопряжения KY-039 с ESP32 для обнаружения сердцебиения:

Устранение неполадок KY-039

Распространенные проблемы и их решения для датчика KY-039:

Примеры программирования KY-039

Готовые примеры кода для различных платформ и сред разработки.

Arduino

Универсальный скетч

C++

#define SENSOR_PIN A0

void setup() {
    Serial.begin(9600);
    pinMode(SENSOR_PIN, INPUT);
    Serial.println("KY-039 Heartbeat Sensor Test");
}

void loop() {
    int sensorValue = analogRead(SENSOR_PIN);
    Serial.println(sensorValue);
    delay(10);
}

Этот код считывает аналоговое значение с датчика каждые 10 мс. Используйте «Serial Plotter» в Arduino IDE для визуализации графика пульса.

ESP-IDF

Native C++ Framework

C++

#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/adc.h"

#define SENSOR_CHANNEL ADC1_CHANNEL_6 // GPIO34

void app_main(void) {
    adc1_config_width(ADC_WIDTH_BIT_12);
    adc1_config_channel_atten(SENSOR_CHANNEL, ADC_ATTEN_DB_11);
    printf("KY-039 Heartbeat Sensor Test\n");
    while (1) {
        int raw = adc1_get_raw(SENSOR_CHANNEL);
        float voltage = raw * (3.3 / 4095.0);
        printf("Analog Voltage: %.2f V\n", voltage);
        vTaskDelay(pdMS_TO_TICKS(10));
    }
}

MicroPython

Python for esp32

Python

import machine
import time

SENSOR_PIN = machine.ADC(machine.Pin(34))
SENSOR_PIN.atten(machine.ADC.ATTN_11DB)

while True:
    sensor_value = SENSOR_PIN.read()
    voltage = (sensor_value / 4095) * 3300  # мВ
    print("Analog Voltage:", voltage, "mV")
    time.sleep(0.01)

Итоги

KY-039 — это простой и недорогой датчик для базового мониторинга пульса. Несмотря на чувствительность к помехам, он отлично подходит для обучения и DIY-проектов.
