Двойной датчик газа MiCS-4514

Обзор

MiCS-4514 — это компактный двойной датчик газа, способный обнаруживать как окисляющие газы (например, NO₂), так и восстанавливающие газы (например, CO, NH₃). Он имеет два независимых чувствительных элемента с аналоговыми выходами, что делает его идеальным для мониторинга качества воздуха в помещениях, систем HVAC и промышленной безопасности.

MiCS-4514 — это двойной модуль обнаружения газов, предназначенный для мониторинга качества воздуха. Он одновременно определяет окисляющие газы (NO₂) и восстанавливающие газы (CO, NH₃, CH₄, этанол, водород), что делает его универсальным решением для экологического мониторинга.

Где купить Характеристики Примеры кода

Быстрая навигация

Основные разделы статьи

Обзор Характеристики Распиновка Подключение Отладка и ошибки

Примеры кода

Популярные платформы

Arduino

C++

ESP-IDF

C/C++

ESPHome

YAML

PlatformIO

Arduino

MicroPython

Python

О двойном датчике газа MiCS-4514

MiCS-4514 — это современный модуль с двумя чувствительными элементами, разработанный для мониторинга качества воздуха и промышленного применения. Он может одновременно обнаруживать окисляющие газы (NO₂) и восстанавливающие газы (CO, NH₃, CH₄, этанол, водород), что делает его незаменимым в умных системах вентиляции и мониторинга окружающей среды.

⚡ Ключевые особенности

• Двойная конструкция — Обнаруживает как окисляющие, так и восстанавливающие газы в одном корпусе.
• Независимые элементы — Каждый элемент имеет собственный нагреватель и чувствительный слой для точности измерений.
• Аналоговый выход — Выдает напряжение, пропорциональное концентрации газа, которое легко считывается через АЦП.
• Идеально для мониторинга воздуха — Широко используется в портативных устройствах, системах климат-контроля и IoT.

🔗 Для расширенного мониторинга также рассмотрите CCS811, который определяет TVOC и eCO₂.

Приобретите MiCS-4514

Характеристики MiCS-4514

Полные технические характеристики двойного датчика газа MiCS-4514.

Распиновка MiCS-4514

Модуль MiCS-4514 имеет 6 пинов: питание, земля, два аналоговых выхода (для восстанавливающих и окисляющих газов) и управление нагревателем.

Схема распиновки

Визуальная диаграмма

Всего выводов

6

Интерфейс

Аналоговый

Советы

• Два независимых чувствительных элемента.
• Для работы требуется управление нагревателем.
• Используйте точный АЦП для стабильных показаний.

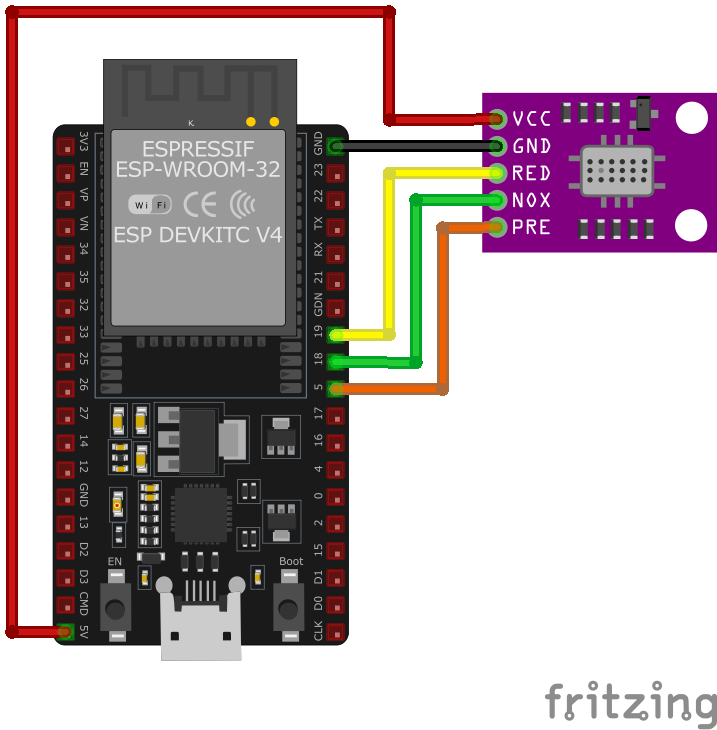

Подключение MiCS-4514 к ESP32

Для работы с ESP32 подключите VCC к 5В, GND к земле, а выходы датчика к пинам АЦП (например, GPIO 34 и 35). Управление нагревателем осуществляется через любой GPIO с поддержкой ШИМ.

Схема подключения

Рекомендуемая с ESP32

Соединений

6

Статус

Все обязательны

Протокол

Аналоговый

Устранение неполадок MiCS-4514

Частые проблемы при работе с датчиком и способы их решения.

Примеры программирования MiCS-4514

Готовые к использованию примеры кода для различных платформ.

Пример для Arduino

Чтение аналоговых значений

C++

// Определяем пины
const int reducingGasPin = 34;  // Аналоговый вход для восстанавливающих газов (CO)
const int oxidizingGasPin = 35; // Аналоговый вход для окисляющих газов (NO2)
const int heaterPin = 25;       // Пин управления нагревателем (PWM)

void setup() {
    Serial.begin(115200);

    // Включаем нагреватель (на максимум для прогрева)
    pinMode(heaterPin, OUTPUT);
    digitalWrite(heaterPin, HIGH);

    Serial.println("Датчик MiCS-4514 прогревается...");
}

void loop() {
    // Чтение сырых значений АЦП
    int redValue = analogRead(reducingGasPin);
    int oxValue = analogRead(oxidizingGasPin);

    // Преобразование вольтаж (для 3.3В АЦП ESP32)
    float redVoltage = redValue * (3.3 / 4095.0);
    float oxVoltage = oxValue * (3.3 / 4095.0);

    Serial.print("Reducer Voltage: ");
    Serial.print(redVoltage);
    Serial.print("V | Oxidizer Voltage: ");
    Serial.print(oxVoltage);
    Serial.println("V");

    delay(1000); // Опрос каждую секунду
}

Этот скетч включает нагреватель MiCS-4514 и считывает аналоговые напряжения с обоих каналов. Значения выводятся в монитор порта для дальнейшей калибровки.

Пример для MicroPython

Скрипт на Python

Python

from machine import ADC, Pin
import time

# Настройка АЦП (пины 34 и 35)
red_adc = ADC(Pin(34))
ox_adc = ADC(Pin(35))
red_adc.atten(ADC.ATTN_11DB) # Для диапазона до 3.6В
ox_adc.atten(ADC.ATTN_11DB)

# Настройка нагревателя
heater = Pin(25, Pin.OUT)
heater.value(1) # Включаем нагреватель

while True:
    # Чтение значений
    red_val = red_adc.read()
    ox_val = ox_adc.read()

    # Перевод в напряжение
    v_red = red_val * (3.3 / 4095)
    v_ox = ox_val * (3.3 / 4095)

    print("RED: {:.2f}V, OX: {:.2f}V".format(v_red, v_ox))
    time.sleep(1)

Похожие варианты

Другие датчики газа

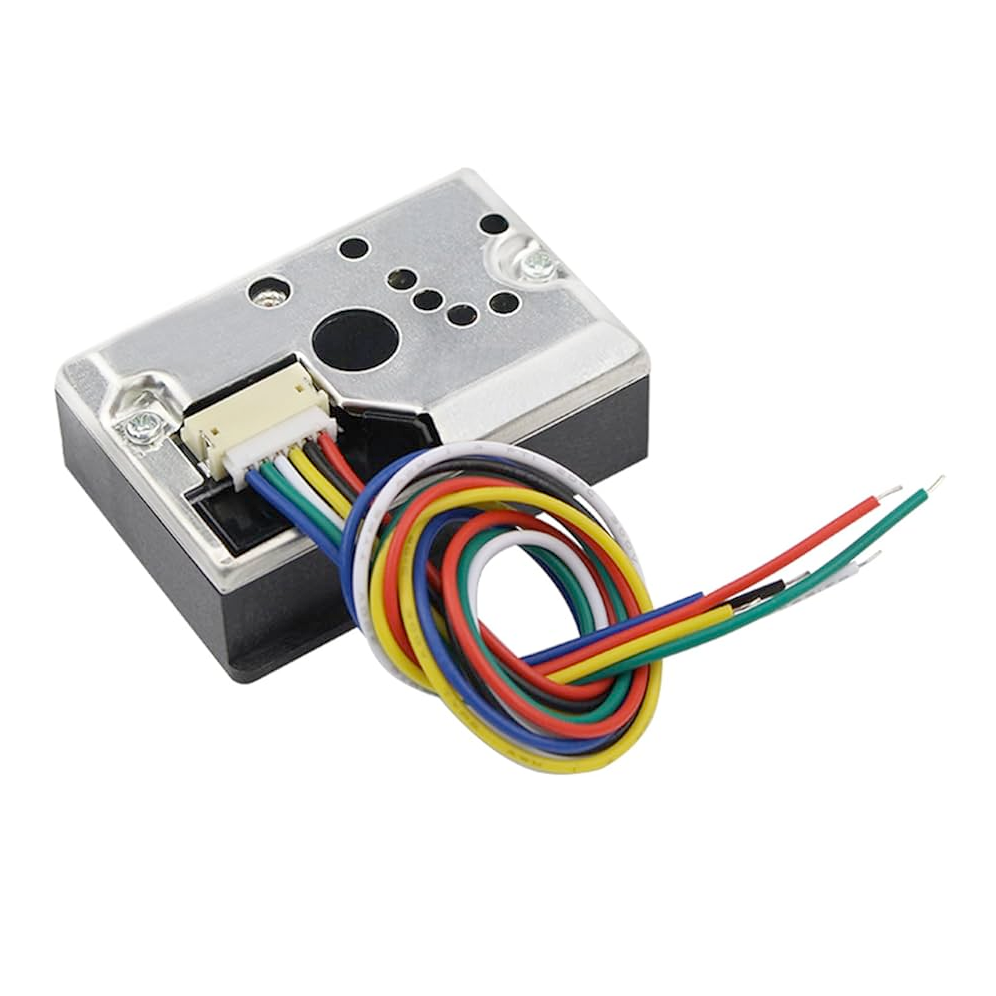

Sharp GP2Y1010AU0F — Оптический датчик пыли

КАЧЕСТВО ВОЗДУХА

Датчик для обнаружения очень мелких частиц, таких как сигаретный дым, в воздухе.

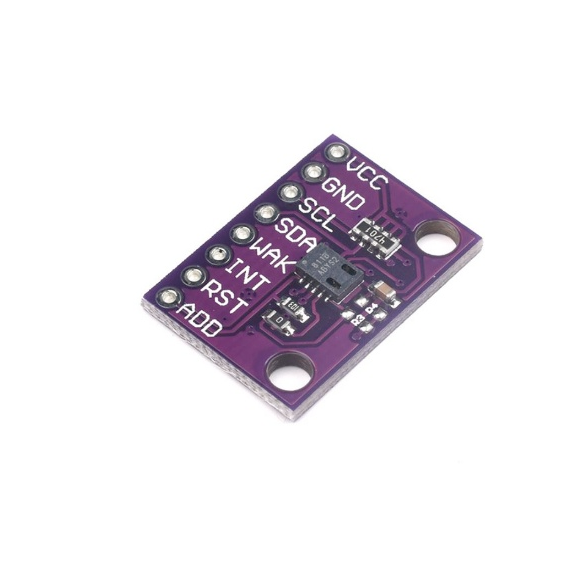

CCS811 — Цифровой датчик газа
