PCA9685 16-канальный 12-битный ШИМ-контроллер / Сервопривод

Обзор

PCA9685 — это мощный 16-канальный ШИМ-контроллер с 12-битным разрешением, управляемый по интерфейсу I2C. Он идеально подходит для управления множеством сервоприводов, светодиодов и других устройств, требующих точного управления длительностью импульса.

PCA9685 позволяет освободить ресурсы микроконтроллера, взяв на себя генерацию 16 независимых ШИМ-сигналов. Благодаря возможности менять I2C адрес, можно объединить до 62 таких модулей на одной шине, управляя почти 1000 сервоприводами.

Где купить Характеристики Примеры кода

Быстрая навигация

ТТХ Пины Схема Ошибки

Библиотеки

Arduino C++ MicroPython

О PCA9685 16-Channel 12-bit PWM Driver

Модуль обладает следующими ключевыми особенностями:

• 16 каналов для одновременного управления сервоприводами или яркостью светодиодов.
• 12-битное разрешение (4096 шагов), что обеспечивает плавное движение серво.
• Настраиваемая частота ШИМ (от 24 Гц до 1526 Гц).
• Каскадирование: до 62 модулей на одной шине (до 992 выходов).
• Питание: логика 2.3V–5.5V, силовое питание до 6V.

Характеристики

Характеристики PCA9685

Полные технические параметры модуля для проектирования ваших систем.

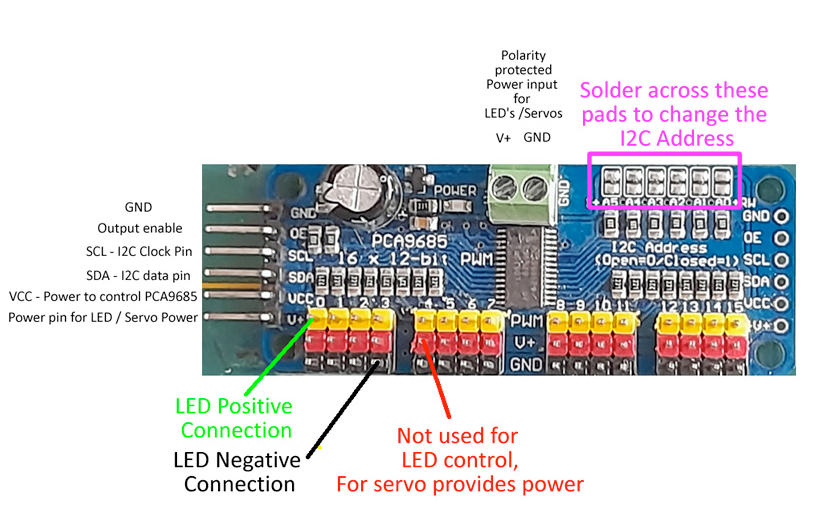

Распиновка PCA9685

Модуль имеет разъемы для подключения к контроллеру и отдельный терминал для силового питания сервоприводов.

Совет по питанию

Для управления сервоприводами обязательно подключайте внешнее питание 5V через клеммник. Не используйте 5V пин Arduino для питания мощных нагрузок.

Назначение пинов

Пин	Тип	Описание
VCC	Power	Питание логики (3.3В - 5В)
GND	GND	Общий провод
SDA	I2C	Данные I2C
SCL	I2C	Такты I2C
V+	Power	Внешнее питание нагрузок (до 6В)
OE	Control	Output Enable (инверсный)

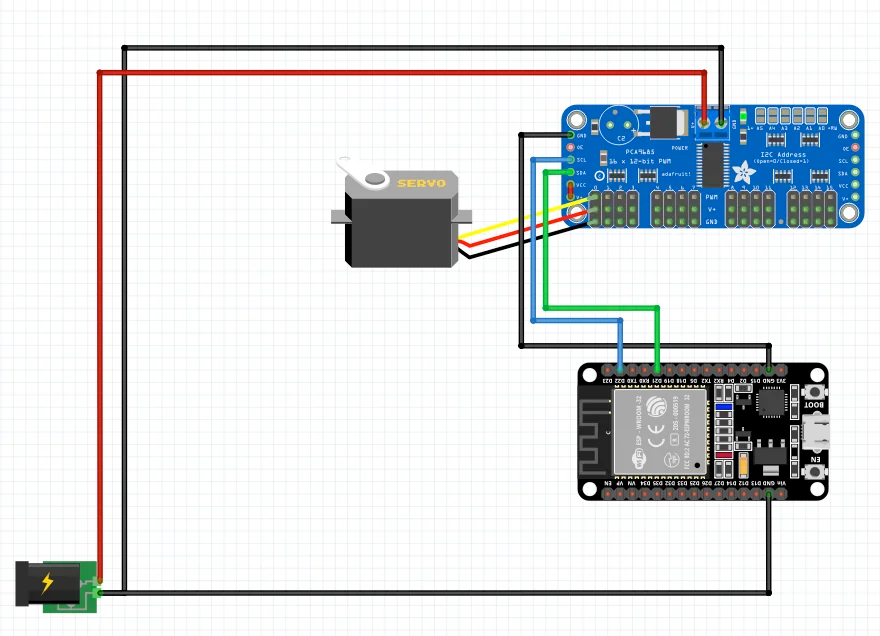

Подключение PCA9685 к ESP32

Для работы с ESP32 используйте стандартные пины I2C (GPIO 21 и 22) и не забудьте соединить земли (GND) внешнего блока питания и контроллера.

Таблица соединений

PCA9685	ESP32 Пин	Примечание
VCC	3.3V	Только логика!
GND	GND	Общая земля
SDA	GPIO 21	Data
SCL	GPIO 22	Clock
V+	Ext. 5V-6V	Для сервоприводов

Устранение неполадок

Примеры программирования PCA9685

Ниже приведены примеры для популярных платформ и языков программирования.

Arduino IDE

C++ Framework • Библиотека Adafruit PWM

Код примера

main.cpp / sketch.ino

#include <Wire.h>
#include <Adafruit_PWMServoDriver.h>

// Создаем объект PCA9685
Adafruit_PWMServoDriver pwm = Adafruit_PWMServoDriver();

#define SERVOMIN  150 // Минимальная длина импульса
#define SERVOMAX  600 // Максимальная длина импульса
#define SERVO_FREQ 50 // Частота для аналоговых серво (50 Гц)

void setup() {
  Serial.begin(115200);
  pwm.begin();
  pwm.setPWMFreq(SERVO_FREQ);
}

void loop() {
  // Двигаем серво на канале 0 туда-обратно
  for (int pulselen = SERVOMIN; pulselen <= SERVOMAX; pulselen++) {
    pwm.setPWM(0, 0, pulselen);
    delay(10);
  }
  for (int pulselen = SERVOMAX; pulselen >= SERVOMIN; pulselen--) {
    pwm.setPWM(0, 0, pulselen);
    delay(10);
  }
}

MicroPython

Python • Библиотека pca9685

Код примера

from machine import Pin, I2C
from pca9685 import PCA9685
import time

# Инициализация I2C
i2c = I2C(0, scl=Pin(22), sda=Pin(21), freq=100000)

# Инициализация PCA9685
pwm = PCA9685(i2c)
pwm.freq(50)

while True:
    # Пример управления каналом 0
    pwm.duty(0, 150) # Минимум
    time.sleep(1)
    pwm.duty(0, 600) # Максимум
    time.sleep(1)

Итоги

PCA9685 — это стандарт де-факто для робототехники на базе ESP32 и Arduino.

• Рекомендация: Используйте электролитический конденсатор (470-1000 мкФ) на силовом входе модуля для сглаживания скачков напряжения.
• Безопасность: Следите за нагревом модуля при работе с мощными светодиодами, суммарный ток на чип не должен превышать 400 мА.
