GSM/GPRS модуль SIM800A

Обзор

SIM800A — это популярный и надежный двухдиапазонный GSM/GPRS модуль, широко используемый в DIY-проектах и промышленной автоматизации. Он обеспечивает стабильную передачу голоса, SMS и данных (GPRS), являясь отличным балансом между ценой, размерами и функциональными возможностями.

SIM800A работает в диапазонах 900/1800 МГц и поддерживает GPRS multi-slot class 12. Модуль оснащен встроенным стеком TCP/IP, поддерживает HTTP, FTP и другие протоколы, что делает его незаменимым при создании систем удаленного мониторинга, безопасности и интернета вещей (IoT).

Где купить Характеристики Примеры кода

Быстрая навигация

Спецификации Распиновка Подключение Код

Отладка и ошибки

<!-- Micro-cards for Platforms -->
<div class="rounded-2xl border border-slate-200 dark:border-slate-800 bg-white dark:bg-slate-900 p-5">
  <h3 class="text-sm font-semibold text-slate-900 dark:text-white mb-4 mt-0 uppercase tracking-wider">Примеры кода</h3>
  <div class="space-y-2">
    <a href="#arduino" class="flex items-center gap-3 p-2 rounded-lg hover:bg-slate-50 dark:hover:bg-slate-800 transition-colors group !no-underline">
      <div class="w-8 h-8 rounded-md bg-teal-100 dark:bg-teal-900/30 flex items-center justify-center">
        <img src="/img/UacrygeoB1-40.png" class="w-5 h-5 !my-0" alt="Arduino" />
      </div>
      <div>
        <div class="text-xs font-bold text-slate-900 dark:text-white uppercase">Arduino</div>
        <div class="text-[10px] text-slate-500 dark:text-slate-400">C++ Framework</div>
      </div>
    </a>
    <a href="#esp-idf" class="flex items-center gap-3 p-2 rounded-lg hover:bg-slate-50 dark:hover:bg-slate-800 transition-colors group !no-underline">
      <div class="w-8 h-8 rounded-md bg-red-100 dark:bg-red-900/30 flex items-center justify-center">
        <img src="/img/32WN7tz--V-40.png" class="w-5 h-5 !my-0" alt="ESP-IDF" />
      </div>
      <div>
        <div class="text-xs font-bold text-slate-900 dark:text-white uppercase">ESP-IDF</div>
        <div class="text-[10px] text-slate-500 dark:text-slate-400">Native V5.x</div>
      </div>
    </a>
  </div>
</div>

Где купить

Приобретите GSM/GPRS модуль SIM800A

Специализированный магазин

Широкий выбор электронных компонентов

Найти →

Технические параметры

Характеристики модуля SIM800A

SIM800A предлагает надежные характеристики для работы в сетях 2G.

Диапазоны

Dual-band 900/1800 МГц

Питание

3.4В ... 4.4В (Пик 2А)

Данные GPRS

Class 12, макс. 85.6 кбит/с

Размеры

24 x 24 x 3 мм

Параметр	Значение
Потребление (Sleep)	1.0 мА
SIM-интерфейс	1.8В / 3В
Температура	-40°C ... +85°C
Управление	АТ-команды

Скачать полный Datasheet (PDF)

Схема пинов

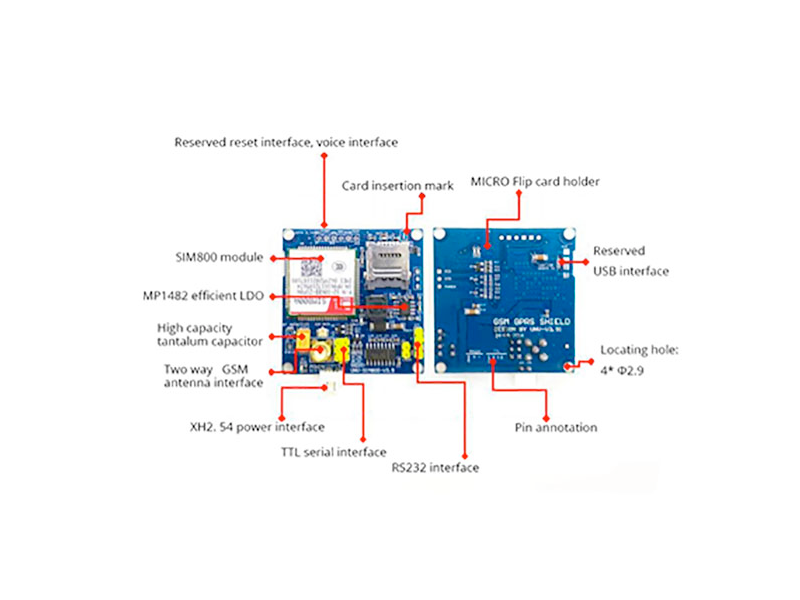

Распиновка SIM800A

Распиновка SIM800A включает основные выводы для питания, управления через UART, индикацию статуса сети и разъем для антенны.

Широкий UART

Поддерживает стандартный набор AT-команд. Для корректной работы с ESP32 не забудьте соединить GND обоих устройств.

<div class="p-5 rounded-2xl border border-slate-200 dark:border-slate-800 bg-white dark:bg-slate-900 shadow-sm">
  <h4 class="text-sm font-bold text-slate-900 dark:text-white uppercase mb-3 flex items-center gap-2">
    <span class="w-2 h-2 rounded-full bg-red-500"></span> Кнопка PWRKEY
  </h4>
  <p class="text-slate-600 dark:text-slate-400 text-sm leading-relaxed mb-0">
    Вывод для программного управления состоянием модуля. Удержание кнопки на 1 секунду включает или выключает чип.
  </p>
</div>

Pin	Имя	Тип	Описание
1	VBAT	Power	Питание 3.4В-4.4В. Требует токовых импульсов до 2А.
2	GND	Ground	Общий минус питания и сигналов.
3	TXD	UART TX	Передача данных от модуля. К RX контроллера.
4	RXD	UART RX	Прием данных модулем. К TX контроллера.
5	PWRKEY	Control	Управление включением. Удерживать LOW на 1+ сек.

Схема соединений

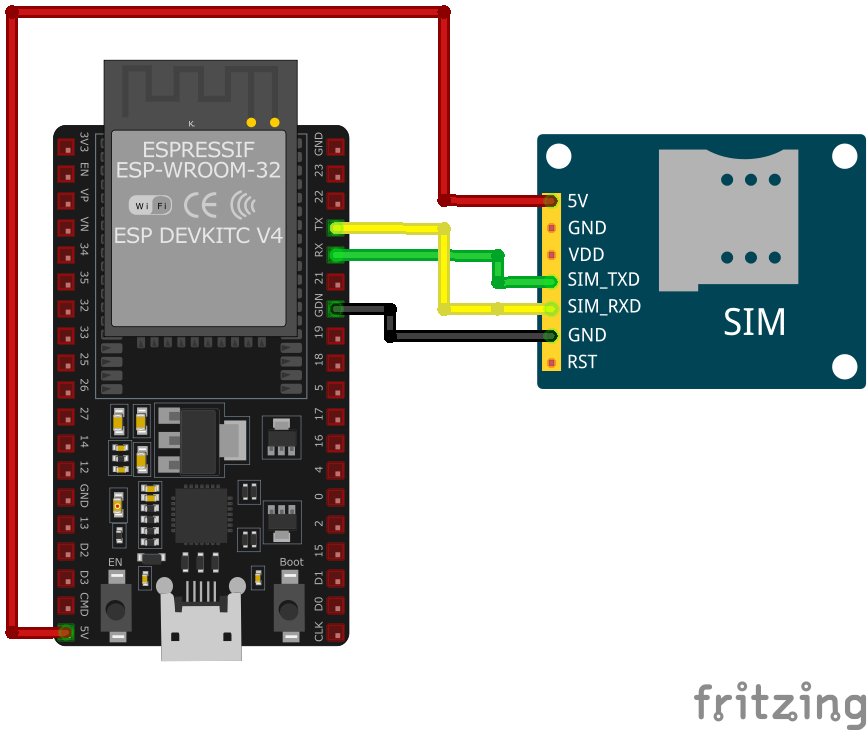

Подключение SIM800A к ESP32

Для работы с SIM800A на базе ESP32 мы используем аппаратный UART порт (Serial2). Очень важно обеспечить раздельное и мощное питание для GSM модуля.

Протокол

UART

Статус

Active

Критическое предупреждение!

Никогда не питайте SIM800A напрямую от выходных пинов ESP32 (3.3В / VIN). Модуль требует внешнего источника 4В / 2А и общей точки земли (GND) с ESP32.

Pin SIM800A	ESP32 Pin	Функция
VBAT	VEXT (4V)	Питание модуля
TXD	GPIO16 (RX2)	Передача данных к контроллеру
RXD	GPIO17 (TX2)	Прием данных от контроллера
PWRKEY	GPIO4	Программное включение

Отладка и ошибки

Устранение неполадок SIM800A

Типичные проблемы и способы их решения.

Бесконечные перезагрузки

Обычно это признак слабого питания. В момент поиска сети модуль потребляет много тока. Решение: используйте блок питания минимум на 2 ампера и добавьте электролитический конденсатор 1000мкФ на пины VBAT и GND.

SIM-карта не обнаруживается

Проверьте ориентацию карты в слоте. Убедитесь, что PIN-код на карте отключен через телефон. Также проверьте исправность антенны — без нее регистрация невозможна.

Программирование

Примеры кода для SIM800A

Реализация базового функционала на популярных платформах.

Arduino (ESP32 Serial2)

C++ / SIM Management

Этот код инициализирует Serial2 на ESP32 для отправки AT-команд в модуль и получения ответов.

#include <Arduino.h>

void setup() {
  Serial.begin(115200);
  // Используем GPIO16(RX) и GPIO17(TX) для Serial2
  Serial2.begin(9600, SERIAL_8N1, 16, 17);

  delay(1000);
  Serial.println("Тест SIM800A начат...");
  Serial2.println("AT"); // Проверка связи
}

void loop() {
  if (Serial2.available()) {
    Serial.write(Serial2.read());
  }
}

</div>

ESP-IDF Native

C / Driver API

```c #include "driver/uart.h"

void init_gsm_module() { uart_config_t uart_cfg = { .baud_rate = 9600, .data_bits = UART_DATA_8_BITS, .parity = UART_PARITY_DISABLE, .stop_bits = UART_STOP_BITS_1, .flow_ctrl = UART_HW_FLOWCTRL_DISABLE }; uart_param_config(UART_NUM_1, &uart_cfg); uart_set_pin(UART_NUM_1, 17, 16, -1, -1); uart_driver_install(UART_NUM_1, 2048, 0, 0, NULL, 0); }

    </div>
  </div>
</details>

<div id="summary"></div>

## Итоги

SIM800A — это надежное и проверенное временем решение для добавления функций сотовой связи в ваши проекты. Благодаря поддержке широкого спектра AT-команд и стабильной работе в 2G сетях, он остается актуальным инструментом для IoT-разработчиков.
